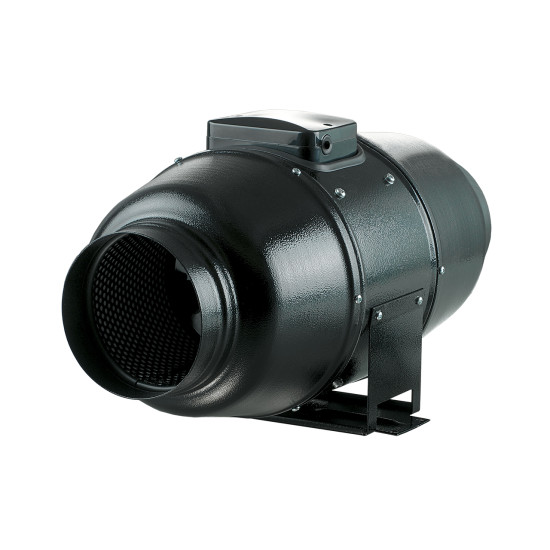

Канальний вентилятор Vents ТТ Сайлент-М 250

Канальний вентилятор Вентс ТТ Сайлент-М 250

Канальний вентилятор Вентс ТТ Сайлент-М 250 призначений для використання у системах вентиляції. У даній моделі використовується шумоізоляція корпусу, що дозволяє використовувати вентилятор для вентиляції приміщень, де потрібний мінімальний рівень шуму. Вентилятор обладнаний однофазним багатошвидкісним двигуном. Максимальна продуктивність до 1330 м3/год. З'єднується з повітропроводами діаметром 250 мм.

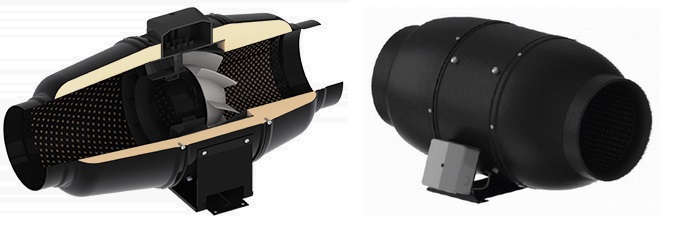

Конструкція

Корпус вентилятора Vents ТТ Сайлент-М 250 виготовлений із конструкційної сталі з полімерним покриттям. Усередині в корпусі виготовлена перфорація, яка пропускає звукові хвилі, спрямовуючи їх під певним кутом на шар шумопоглинаючого матеріалу. Шумо- та теплоізоляція корпусу виконані з шару мінеральної вати завтовшки 50 мм. Спеціальна перфорація корпусу та шумопоглинаючий матеріал забезпечують згасання звуку у широкому діапазоні частот. Внутрішній корпус та крильчатка виготовляються з високоякісного та міцного пластику.

Завдяки конічній формі крильчатки Vents ТТ Сайлент-М 250 та спеціально спрофільованими лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск та продуктивність у порівнянні зі звичайними осьовими вентиляторами. Дифузор, спеціально спроектована крильчатка і апарат, що спрямовує на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму. Вентилятор канальний оснащений зовнішньою клемною герметичною коробкою для підключення електроживлення. Для герметичного з'єднання з повітропроводами приєднувальні патрубки вентилятора мають гумові ущільнювачі.

Двигун

Використовуються однофазні Vents ТТ Сайлент-М 250 високоефективні двошвидкісні двигуни з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи). Клас захисту двигуна – IP X4.

Регулювання швидкості Vents ТТ Сайлент-М 250

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей (придбається окремо). При необхідності плавного регулювання швидкості можна використовувати тиристорний регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна.

Якщо необхідне ступінчасте регулювання швидкості, підійде регулятор П2-1-300. З його допомогою також можна, крім регулювання продуктивності вентилятора, одночасно вмикати або вимикати освітлення.

Приклад монтажу вентилятора Вентс ТТ Сайлент-М 250
Приклад 1: Встановлення вентилятора у витяжній системі ванної кімнати
Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення
Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

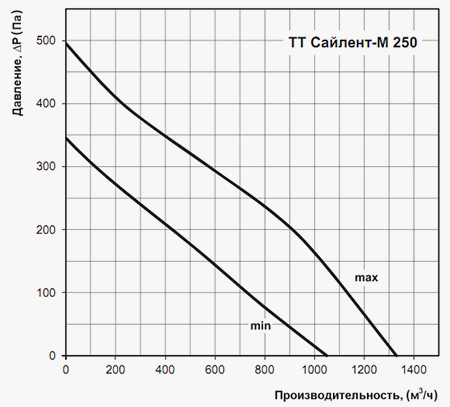

Технічні характеристики Vents ТТ Сайлент-М 250

Параметр Розмір min max

Напруга, 230

Частота струму, Гц 50

Потужність, що споживається, Вт 127 178

Продуктивність, м3/год 1050 1330

Струм, А 0,52 0,79

Швидкість обертання, мін-1 1965 2495

Рівень шуму з відривом 3 м, дБ(А) 34 38

Максимальна температура повітря, що переміщається, З 60

Вага, кг 15

Захист, клас IPХ4

Розмір патрубка, мм 250видкість обертання, мін-1 2015 2445

Рівень шуму з відривом 3 м, дБ(А) 31 36

Максимальна температура повітря, що переміщається, З 60

Вага, кг 8

Захист, клас IPХ4

Розмір патрубка, мм 200
