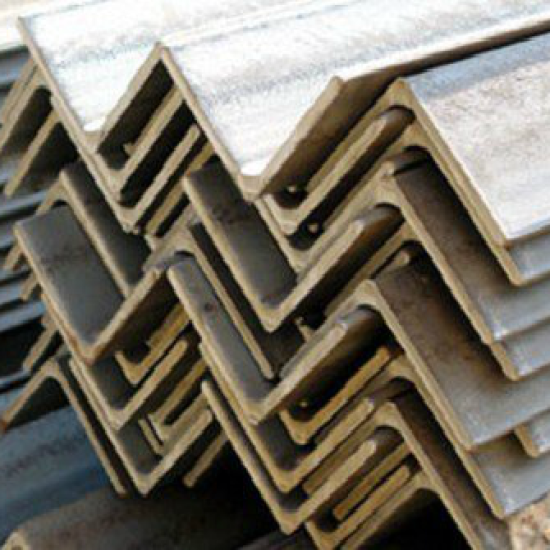

Уголок 20х3

Уголок стальной

Стальной уголок – еще один распространенный вид металлопроката, представляющий собой Г-образный металлический профиль, полученный путем горячей прокатки стальной квадратной заготовки (уголок горячекатаный) или же путем профилирования стальной полосы (уголок гнутый). Широко применим в составе металлоконструкций, где может выполнять роль как опорного, так и связующего элемента. Активно используется для укрепления несущих частей зданий, проемов, переходов.

Исходя из соотношения параметров длины полок, сортамент стальных уголков (ГОСТ 8509-93) можно представить в виде двух обширных групп:

• уголки равнополочные;
• уголки неравнополочные.

Уголок равнополочный

Это наиболее востребованный и доступный по цене тип стального уголка, охватывающий широкую сферу применения. Отличается равными размерами длины полок и повышенной продольной жесткостью.

Условные обозначения:

• A – ширина полки;
• t – толщина полки;
• r внутр. – радиус внутреннего закругления;
• r внешн. – радиус внешнего закругления полок.

Уголок неравнополочный

Отличается различными вариантами соотношения длины полок и используется в качестве уголка специального назначения.

Условные обозначения:

• А – ширина большей полки;
• B – ширина меньшей полки;
• t – толщина полки;
• r внутр. – радиус внутреннего закругления;
• r внешн. – радиус внешнего закругления полок.

Длина уголков может составлять от 4 до 12 м.

В зависимости от этого показателя, различают уголки:

• мерной длины;
• немерной длины;
• кратной мерной длины.

Помимо этого, в пределах партии с мерной и кратной мерной длиной допускается наличие уголков немерной длины в количестве, не превышающем 5 % общей массы, а в партиях с немерной длиной могут наблюдаться уголки ограниченной длины.

Толщина полок может изменяться от 3 до 100–125 мм и более. Большое значение для качества продукции имеет точность прокатки, в соответствии с чем выделяют два класса точности:

• класс А – высокой точности;
• класс В – обычной точности.

При этом максимальное отклонение кривизны уголка не должно превышать 0,4 % от его длины.
