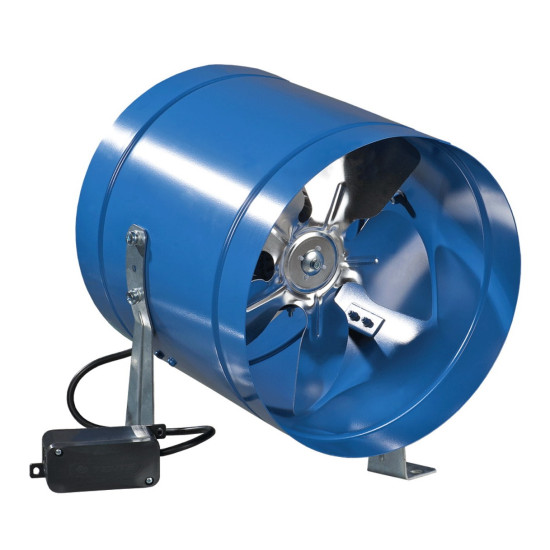

Осевой вентилятор Вентс ВКОМ 200

Осевой вентилятор Вентс ВКОМ 200 предназначен для работе в составе канальной вытяжной или приточной вентиляции. К вентилятору можно подсоединять относительно небольшие по длине воздуховоды. Вентилятор осевой канальный способен развивать хорошую производительность с высоким КПД и малыми затратами на потребление энергии, но имеет очень небольшой напор. Данная модель способна перемещать воздух с производительностью 405 м3/ч и максимальной температурой до +40°С. В комплект поставки входят крепежные кронштейны.

Габаритные размеры и Диаграмма Вентс ВКВ 4Е 450

Конструкция Вентс ВКВ 4Е 450

Корпус вентилятора Вентс ВКОМ 200 изготовлен из стали с полимерным покрытием. Корпус вентилятора ВКОМц изготовлен из оцинкованной стали, крыльчатка – из алюминия. Клеммная коробка имеет шнур для выносного подключения.

Двигатель Вентс ВКВ 4Е 450

Используется асинхронный однофазный двигатель с внешним ротором, оснащенный встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости Вентс ВКВ 4Е 450

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж Вентс ВКВ 4Е 450

В комплект поставки ВКОМк входят монтажные кронштейны. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

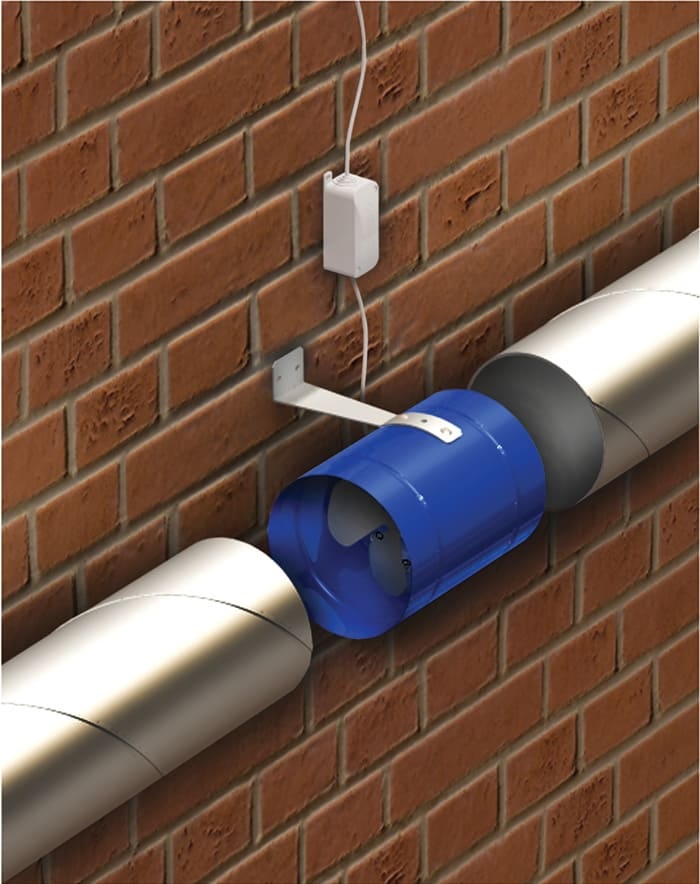

Пример установки вентилятора Вентс ВКВ 4Е 450

Характеристики Вентс ВКВ 4Е 450

Параметр     Величина

Напряжение, В    230

Ток, А     0,28

Частота тока, Гц     50

Максимальная мощность, Вт    43

Производительность, м3/ч    405

Скорость вращения, мин-1    1300

Уровень шума на расстоянии 3 м, дБ(А)    32

Максимальная температура перемещаемого воздуха, С    +40

Вес, кг     2,4

Защита, класс    IPХ4

Размер патрубка, мм    208
