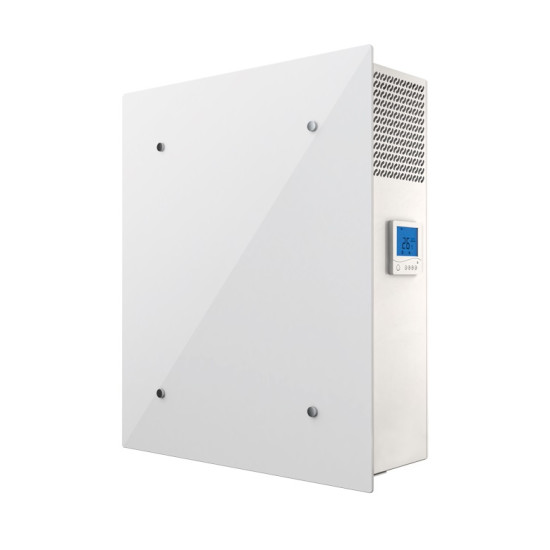

Приточно-вытяжная установка Blauberg FRESHBOX E-100

Рекуператор Blauberg FRESHBOX E-100

СОБЕННОСТИ

Эффективная приточно-вытяжная вентиляция отдельных помещений.

Для работы в условиях холодного климата доступна модификация с электрическим преднагревом или догревом.

Для работы в условиях влажного и жаркого климата доступна модификация с рекуператором из энтальпийной мембраны.

ЕС-двигатели с низким энергопотреблением.

Бесшумная работа.

Очистка приточного воздуха с помощью двух встроенных фильтров G4 и F8. Опционально доступен фильтр H13.

Возможность подсоединения вытяжного воздуховода для вытяжки из ванной комнаты.

Простой монтаж.

Компактные размеры.

КОНСТРУКЦИЯ Blauberg FRESHBOX E-100

Корпус выполнен из металла со специальным полимерным покрытием и акриловой лицевой панелью. Тепло- и звукоизоляция установки выполнена из слоя вспененного синтетического каучука толщиной 10 мм.

Лицевая панель легко открывается для обслуживания фильтров и оснащена замком.

Установка оборудована двумя патрубками ∅ 100 мм для забора свежего воздуха и выброса отработанного на улицу. Также может быть подсоединен третий патрубок ∅ 100 мм (входит в комплект) для подключения вытяжного воздуховода из ванной комнаты.

ДВИГАТЕЛИ Blauberg FRESHBOX E-100

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные рабочими колесами с загнутыми вперед лопатками. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90 %).

ВОЗДУШНЫЕ ЗАСЛОНКИ  Blauberg FRESHBOX E-100

Для предотвращения сквозняков при выключенной установке предусмотрены автоматические приточная и вытяжная воздушные заслонки.

РЕКУПЕРАТОР  Blauberg FRESHBOX E-100

Установка Freshbox 100 оборудована противоточным рекуператором, выполненным из полистирола.

    В холодный период года тепло вытяжного воздуха передается приточному, что снижает потери тепла за счет вентиляции. При этом возможно образование конденсата, который собирается в специальном поддоне и отводится на улицу через вытяжной воздуховод.

    В теплый период года прохлада вытяжного воздуха передается приточному воздуху. Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.


Установка Freshbox 100 ERV оборудована противоточным рекуператором, выполненным из энтальпийной мембраны.

    В холодный период года тепло и влага вытяжного воздуха передаются приточному через энтальпийную мембрану, что снижает потери тепла за счет вентиляции.

    В теплый период года прохлада и сухость вытяжного воздуха передаются сквозь энтальпийную мембрану приточному воздуху. Таким образом, приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.

ФИЛЬТРАЦИЯ ВОЗДУХА Blauberg FRESHBOX E-100

Очистка приточного воздуха осуществляется панельными фильтрами G4 и F8 (PM2.5 > 75 %). При повышенных требованиях к чистоте воздуха вместо фильтра F8 можно установить фильтр H13 (PM2.5 > 99 %) (приобретается отдельно). Очистка вытяжного воздуха осуществляется кассетным фильтром G4.


НАГРЕВАТЕЛЬ ВОЗДУХА Blauberg FRESHBOX E-100

ПРЕДНАГРЕВ

Установки Freshbox E-100 оборудованы электрическим преднагревом для защиты рекуператора от обмерзания.

НАГРЕВАТЕЛЬ ДЛЯ ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ КОНДЕНСАТА

При работе в условиях холодного климата есть риск замерзания конденсата в вытяжном воздуховоде и наружном колпаке. Для предотвращения образования льда необходимо установить нагреватель ЕН Freshbox 100 (приобретается отдельно).

ПРИНЦИП РАБОТЫ   Blauberg FRESHBOX E-100

Поступающий с улицы холодный воздух проходит через фильтры и рекуператор и подается в помещение с помощью приточного центробежного вентилятора.

Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и выбрасывается через стену на улицу с помощью вытяжного центробежного вентилятора.

Потоки приточного и вытяжного воздуха не смешиваются, благодаря чему исключается передача одним потоком другому загрязнений, запахов и микробов.


 УПРАВЛЕНИЕ     Blauberg FRESHBOX E-100

Установка оборудована панелью управления.

В комплект поставки входит пульт дистанционного управления.

ФУНКЦИИ Blauberg FRESHBOX E-100
  Freshbox E-100
Включение/выключение догрева           •
Переключение скоростей     •
Индикация необходимости замены фильтров      •
Индикация аварий    •
Настройка скоростей     •
Таймер    •
Недельный график     •


ЗАЩИТА ОТ ОБМЕРЗАНИЯ

Предусмотрено два типа защиты рекуператора от обмерзания в холодный период года.

В установке Freshbox 100 по датчику температуры вытяжного воздуха на выходе из рекуператора происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператор. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Установка Freshbox E-100 оборудована электрическим преднагревом, который подогревает приточный воздух перед входом в рекуператор, предотвращая его обмерзание. При этом обеспечивается непрерывный сбалансированный воздухообмен.

ВАРИАНТ ПРИМЕНЕНИЯ      Blauberg FRESHBOX E-100

В каждом помещении, требующем вентиляции, устанавливается одна или несколько установок Freshbox 100.

Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 75 м².

К установке Freshbox E-100 можно подсоединить воздуховод для вытяжки из ванной комнаты. Для этого установка может быть оборудована опциональным патрубком ∅ 100 мм (входит в комплект поставки).


ПРИМЕНЕНИЕ УСТАНОВОК Blauberg FRESHBOX E-100 В ОФИСНОМ ПОМЕЩЕНИИ

ПРИМЕНЕНИЕ УСТАНОВКИ Blauberg FRESHBOX E-100 В МАЛОГАБАРИТНОМ ЖИЛЬЕ

Характеристики Blauberg FRESHBOX E-100

Параметр     Freshbox E-100

Скорость I II III     Единица измерения

Напряжение питания [Электрическое напряжение в сети]     230     В

Фазность     1     ˜

Частота тока     50/60     Гц

Макс. потребляемая мощность без нагревателя     12     21     45     Вт

Мощность нагревателя догрева     -     Вт

Макс. потребляемый ток без нагревателя     0.4     А

Макс. потребляемый ток с нагревателем     3.6     А

Мощность нагревателя преднагрева     700     Вт

Частота вращения     2200     мин-1

Максимальная производительность     8     17     28     л/с

Максимальная производительность     30     60     100     м³/ч

Уровень звукового давления на расстоянии 3 м в соответствии с ISO 3741:2004     13     27     39     дБА

Температура перемещаемого воздуха     -20...+40     °С

Вытяжной фильтр     G4     -

Приточный фильтр     G4, F8 (опция: F8 C, H13)     -

Изоляция     10     мм

Эффективность рекуперации тепла     98     92     89     %

ЕС-двигатель     да     -

Дистанционная панель управления     LCD     -

Тип рекуператора     противоточный     -

Функции     Индикация замены фильтра, Таймер, Недельный график     -

Материал рекуператора     полистирол     -

Диаметр подключаемого воздуховода     100     мм

Нагрев     электрический преднагрев     -

Материал корпуса     сталь с полимерным покрытием     -

Класс энергоэффективности     A     -

Масса     31     кг

Монтаж     настенный     -

* Эффективность рекуперации тепла указана в соответствии с EN 13141–8     -
