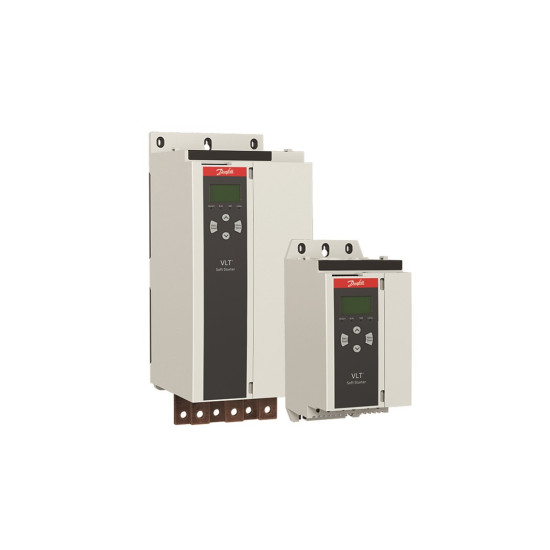

Устройство плавного пуска Danfoss VLT Soft Starter MCD 600

Новое поколение устройств плавного пуска MCD 600 представляет собой современное решение с интеллектуальным управлением и усовершенствованной защитой электропривода. Его применение обеспечивает наивысшие эксплуатационные характеристики оборудования, работающего с фиксированной скоростью.

Среди новых функций – «очистка насоса», способствующая удалению мусор с рабочего колеса без дополнительных устройств. Режим PowerThrough предназначен для управления двухфазным режимом при повреждении одной из трех фаз, например, при коротком замыкании. Расширены возможности защиты привода и контроллера при перегрузке и скачках напряжения. Встроенный байпас гарантирует работу без гармонических искажений на максимальной скорости.

Конструкция MCD 600 предусматривает широкий выбор дополнительных плат интерфейса и специализированных смарт-карт. Устройство русифицировано. Меню журнала регистрирует до 348 отдельных событий. Экранные и динамические QR-коды предоставляют полную информацию об УПП, включая заводской номер и неполадки.

В серии предусмотрено два диапазона напряжений – 3х200-525В и 3х380-690В, работа с токами от 20 до 579 А, возможна степень защиты IP00 или IP 20.


Превосходные показатели плавного пуска в системах с фиксированной скоростью



Объединяя в себе новейшие разработки в сфере управления и защиты и более высокий уровень интеллектуальных возможностей, устройство плавного пуска VLT® Soft Starter MCD 600 идеально подходит для использования в системах с фиксированной скоростью.

MCD 600 обеспечивает уникальную гибкость при установке благодаря широкому выбору коммуникационных плат на базе последовательного интерфейса и Ethernet, специализированных смарт-карт и поддержке восьми языков.

Встроенный байпас обеспечивает чрезвычайно высокую эффективность и работу без гармонических искажений на максимальных оборотах, снижая энергопотребление и требуемую мощность охлаждения. Использование этого оборудования значительно упростилось благодаря таким новым возможностям, как функция очистки насоса, режим PowerThrough и планирование по календарю/времени. Кроме того, усовершенствованная защита двигателя и устройства плавного пуска обеспечивает более продолжительное время безотказной работы.

Напряжения питания и диапазоны мощности

Диапазон значений напряжения сети

    3 x 200–525 В перем. тока (T5)
    3 x 380–690 В перем. тока (T7)

Диапазон тока и корпус

    IP20: 20–129 А (номинал)
    IP00: 144–579 А (номинал)


Технические характеристики и преимущества



    Функция очистки насоса помогает удалить мусор с рабочего колеса без каких-либо дополнительных устройств

    Обеспечивается регистрация до 348 отдельных событий. Экранные QR-коды предоставляют информацию о серийном номере и событиях

    Простой доступ к операционным данным и сокращение времени запуска и обновления за счет встроенного порта USB

    Повышенная надежность и более длительное время бесперебойной работы вследствие комплексной защиты двигателя и контроллера

    Гибкие возможности применения в системах с низкой скоростью за счет функции фиксации частоты

    Более длительное время бесперебойной работы благодаря режиму PowerThrough, который предназначен для управления двухфазным режимом при повреждении одной из трех фаз, например при коротком замыкании

    Простота соединения устройства плавного пуска с Ethernet-сетями, такими как PROFINET и EtherNet/IP

    Быстрое и удобное программирование благодаря наличию трех систем меню (быстрое меню, настройка применения и главное меню), четырехстрочного графического дисплея и логично скомпонованной клавиатуры

    Адаптивное управление ускорением (AAC) — устройство плавного пуска автоматически адаптируется к выбранному профилю пуска и остановки

    Сокращение затрат на монтаж и увеличение срока службы двигателя за счет применения торможения постоянным током, равномерно распределяемого по трем фазам

    Встроенные байпасные контакторы и регулируемые шины, обеспечивающие как верхний, так и нижний ввод, позволяют экономить место, уменьшить расходы на проводку и облегчить переоборудование

Руководство по эксплуатации MCD600
