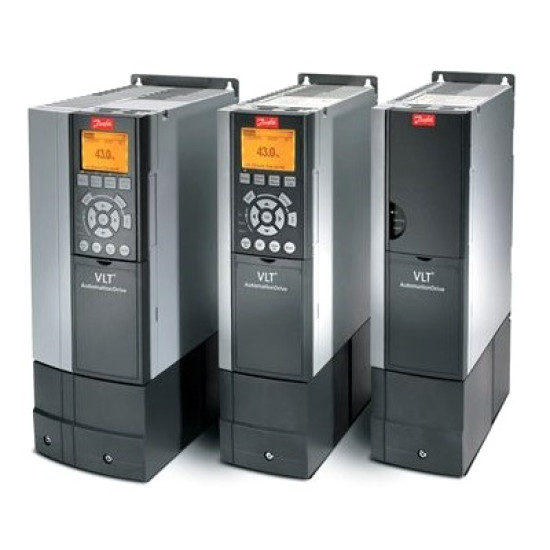

131B0991 Danfoss VLT Automation Drive FC-301 4 кВт
- Stock: В наличии
- Модель: 00000055883
VLT AUTOMATION DRIVE FC 301/302 – преобразователь частоты Danfoss
Преобразователь частоты VLT Automation Drive – электронный регулятор питания электродвигателей, который выполняет функцию преобразования переменного тока сети в переменный ток с частотой и формой колебаний, необходимой для управляемого вращения вала электродвигателя. Это универсальный, надежный инвертор, предназначенный для стабильной работы в эксплуатационных условиях различной сложности, подходящий для решения любой прикладной задачи.
В преобразователе VLT® AutomationDrive в полной мере реализованы все новые возможности современных цифровых технологий, благодаря чему он полностью соответствует требованиям областей целевого применения и помогает вам оптимизировать рабочие процессы.
Благодаря прогрессивной конструкции системы охлаждения и уникальной схеме охлаждения через обратный канал преобразователи частоты VLT® AutomationDrive являются одними из самых компактных и экономически эффективных преобразователей на рынке. А новые интеллектуальные функции технического обслуживания и ряд услуг DrivePro® активно повышают производительность, улучшают эксплуатационные характеристики, увеличивают время бесперебойной работы.
Частотный преобразователь этой серии предназначен для регулирования скорости вращения: подходящего для решения любой прикладной задачи
- асинхронных двигателей всех видов
- синхронных двигателей на постоянных магнитах
- машин на магнитном сопротивлении.
Внедренные Современные цифровые технологии дают новые возможности для реализации процессов: легкого ввода в эксплуатацию, настройки параметров, оптимизации рабочего процесса и мониторинга текущих значений.
Частотный преобразователь VLT Automation Drive:
- автоматически запускает/останавливает двигатель
- отслеживает состояние электродвигателя и всей системы в целом
- выдает предупреждения и сигнализирует при возникновении неисправностей и в аварийных ситуациях.
снижает энергопотребление системы за счет оптимизации работы электродвигателя
Данная модель представлена двумя версиями:
- Стандартная - FC-301
- С дополнительными возможностями - FC-302 (версия имеет повышенные динамические характеристики)
Отличительной функцией VLT Automation Drive FC 302 является наличие встроенного контролера перемещения (IMC), позволяющего частотнику выполнять функцию высокоточного позиционирования и синхронизации без использования дополнительных модулей и оборудования. Настройка IMC производится непосредственно в программном обеспечении VLT Automation Drive FC 302.
Данное оборудование применимо для оптимизации управления многими промышленными машинами и производственными линиями, особенно актуально применение преобразователя частоты FC 302 в сферах, где есть необходимость в точном позиционировании и синхронизации:
- упаковочные машины
- этикетировочные машины
- конвейерные линии
- экструдеры
- паллетизаторы, др.
Особенности и преимущества
VLT Automation Drive разработан в соответствии со всеми современными промышленными требованиями к автоматизации. Главными достоинствами концепции являются: низкая стоимость эксплуатации, высокое качество, надежность работы.
- Конструкция преобразователя частоты - открытая модульная платформа.
Быстрая адаптация для любого приложения, Большой набор опций позволяет легко усовершенствовать привод, добавляя новые опции при переналадке или модернизации
- Широкий диапазон мощностей
Диапазоны мощности
Диапазоны мощности — преобразователи частоты с низкими гармониками
- Высокая надежность работы в интервале температур окружающей среды от -25 до +50°C.
Возможность применения в экстремальных условиях без снижения характеристик.
- Прогрессивная конструкция системы охлаждения. Интеллектуальное управление отводом тепла производится по уникальной схеме - охлаждения через обратный канал преобразователя частоты
- Класс защиты корпуса IP 20, 21, 55 и 66 исполнения
Подходит для использования в загрязненных и влажных зонах
- Интегрированные дроссели постоянного тока, фильтры высокочастотных помех во всех моделях защищают устройства, сводят к минимуму гармоничные искажения, электромагнитные помехи.
- Интеллектуальный логический контроллер (SLC) • Снижение требований к внешнему ПЛК
- Встроенный контроллер перемещения позволяет преобразователю VLT AutomationDrive FC 302 осуществлять позиционирование, синхронизацию асинхронных и синхронных двигателей с энкодером и без него
- Наличие функции Safe Torque O.ff обеспечивает безопасный останов
- Возможность применения новой панели местного управления VLT Wireless Communication Panel LCP обеспечивает беспроводную связь с MyDrive Connect.
- VLT® Motion Control Tool MCT 10 – программа управления движением для эффективного оперативного ввода в эксплуатацию.
- Система автоматической оптимизации энергопотребления (АОЭ) (не используется для двигателей с постоянными магнитами) снижает потребление электроэнергии, выделяемого тепла и издаваемого шума вследствие снижения напряжения, подаваемого на двигатель, до необходимого минимального
- Система автоматической адаптации двигателя (AАД) представляет собой построение частотником математической модели двигателя для регулировки выходного тока электродвигателя.
- Возможность управления несколькими двигателями, включенными параллельно
Панель местного управления LCP. Описание
Панель местного управления (LCP) для VLT Automation Drive - комбинация дисплея и клавиатуры и расположена на передней части преобразователя. дистанционное подключение производится при помощи кабеля LCP. Демонтаж панели можно производить без отключения частотного преобразователя.
LCP выполняет несколько функций:
- Управление скоростью преобразователя частоты в режиме местного управления.
- Пуск и останов в режиме местного управления.
- Отображение рабочих данных, состояния, предупреждений и аварийных сигналов.
- Программирование функций преобразователя частоты и активного фильтра.
- Ручной сброс преобразователя частоты или активного фильтра после сбоя если автоматический сброс отключен.
LCP разделена на четыре функциональные зоны:
- Область экрана – графический дисплей для отображения информации в соответствии с требованиями конкретного применения
- Кнопки меню дисплея обеспечивают доступ к установке параметров, позволяют переключать режимы дисплея состояния во время работы и просматривать данные журнала отказов
- Навигационные кнопки и световые индикаторы (светодиоды) используются для программирования функций и перемещения курсора на дисплее и контроля скорости в режиме ручного управления. Три световых индикатора сигнализируют о состоянии преобразователя.
- Кнопки управления и сброса:
- Ручной режим
- Внешний сигнал останова,
- Автоматический режим
- Сброс преобразователя частоты или активного фильтра вручную после устранения причины ошибки.
Панель VLCP от Danfoss LCP 103
Новая беспроводная коммуникационная панель VLCP от Danfoss LCP 103 позволяет легко настраивать и контролировать преобразователи. VLT HVAC Drive, VLT AQUA Drive и VLT Automation Drive используя формат передачи цифровых данных по радиоканалам Wi-Fi.
Благодаря интуитивно понятному графическому представлению на смартфонах и планшетах повышается удобство использования и ввод в эксплуатацию или параметризация труднодоступных накопителей
В сочетании с приложением MyDrive Connect этот новый модуль позволяет отображать те же функции на любом современном планшете или смартфоне, что и полнофункциональная локальная панель управления (LCP 102), но без проводного соединения.
На совместимых устройствах MyDrive Connect предоставляет такие функции:
- отображение сообщений о состоянии
- меню быстрого запуска
- параметризация
- журналы аварийных сигналов
- функция сброса
MyDrive Connect может отображать графики трендов, чтобы документировать производительность диска с течением времени.
Он интуитивно понятен в использовании и включает в себя обширную справочную функциональность, режим симуляции и специальную графику для простого и четкого представления всей информации, такой как состояние двигателя.
Устройство с классом защиты IP 66 имеет встроенную резервную память для резервного копирования данных и многое другое. Используя MyDrive Connect, обслуживающий персонал может также получать сообщения об ошибках в реальном времени от устройства посредством push-сообщений и, при необходимости, подтверждать их.
Технические характеристики
