Котел газовый конденсационный Protherm Гепард 23 MOV (0010015308)

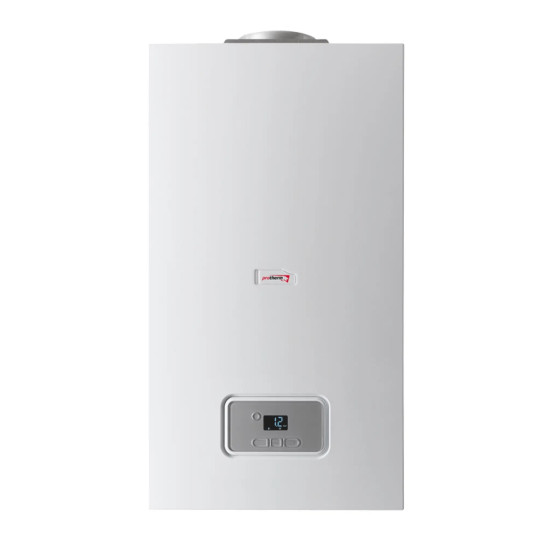

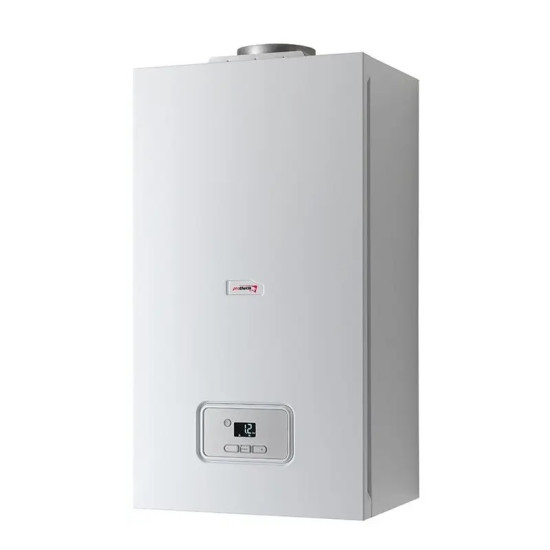

Настенный газовый котел Protherm Гепард 23 MOV

Настенный двухконтурный газовый котел с функцией приготовления горячей воды мощностью 23 кВт. Модель представлена с естественным отводом продуктов сгорания (23MOV).

Данный котел Protherm Гепард 23 MOV предназначен для установки в квартирах, жилых домах, дачных домиках и отличается удобством в использовании и обслуживании.

Есть возможность управления работой отопительного котла через комнатный термостат и (или) датчик наружной температуры. А с помощью жидкокристаллического экрана можно непрерывно контролировать весь процесс работы устройства автономного отопления.

Гидравлический модуль из сверхпрочного композитного материала удобен для обслуживания с частотным циркуляционным насосом и пластинчатым теплообменником (двухконтурные модели) для приготовления горячей воды. Функция горячего старта – нагрев горячей воды через 2 сек. после начала водоразбора.

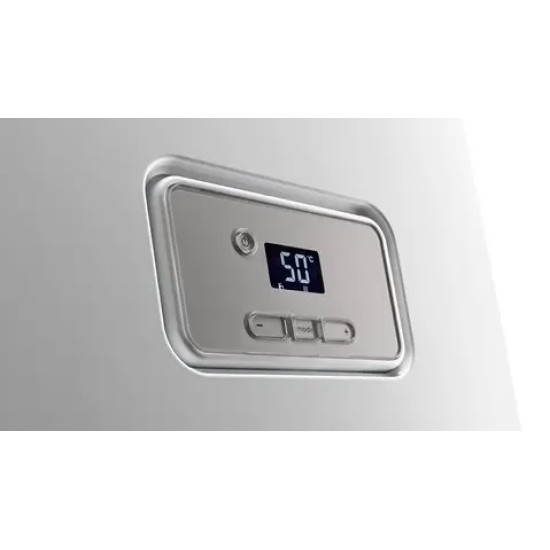

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла Protherm Гепард 23 MOV. Дисплей позволяет постоянно контролировать весь процесс работы.

Модель Protherm Гепард 23 MOV оснащена коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. В режиме приготовления горячей воды управление мощностью аппарата происходит по расходу нагреваемой воды, что позволяет поддерживать постоянную температуру горячей воды.

Котлы Protherm "Гепард" оборудованы простым и информативным дисплеем с приятной подсветкой. Система автоматики со встроенной шиной eBus позволяет интегрировать котлы в сложные отопительные системы с регуляторами Protherm, что повышает эффективность его работы. Доступна функция диагностики неисправностей, настройка параметров и история ошибок.

Все котлы Protherm Гепард 23 MOV тестируются на заводе более чем по 300 параметрам. Безопасность эксплуатации гарантирована наличием функций защиты от замерзания, перегрева, функцией контроля наличия пламени и тяги в дымоходе.

Техническое описание Protherm Гепард 23 MOV

Первичный теплообменник из неокрашенной оребренной медной трубы. Не имеет тонких трубок, которые при засорении могут блокировать проток в системе отопления.

Гидравлический модуль состоит из частотного циркуляционного насоса, приоритетного вентиля с электроприводом, расширительного 5-литрового бака, автоматического клапана отвода воздуха, предохранительного клапана, крана подкормки.

Природный отвод продуктов сгорания Protherm Гепард 23 MOV

Полноценная eBus коммуникация для интеграции котла в сложные системы отопления с регуляторами Protherm и повышение эффективности его работы

Автодиагностика: настройка параметров, история ошибок, информационные коды состояния

Защита от замерзания и перегрева. Выбор режима работы комфортный или экономный

Все котлы тестируются на заводе более чем по 300 параметрам

Газовый турбированный котёл Протерм Гепард 23 MOV это эффективное решение для теплоснабжения и приготовления ГВС.

Приготовление горячей воды осуществляется с помощью пластинчатого теплообменника.

Газовый котел Protherm Gepard 23 MOV имеет вторичный теплообменник для ГВС, модулируемую горелку из хромо-никелевой стали, функцию Aquafast для мгновенного приготовления горячей воды, открытую камеру сгорания, ступенчатый циркуляционный насос, низкое потребление газа и электроэнергии (не больше 92 Вт), высокую степень звукоизоляции, функцию самодиагностики, расширительный бак, устойчивую работу при низком давлении и длительный срок эксплуатации.

Глубокая степень модуляции диапазона мощности от 39% до 100% обеспечивает рациональное распределения ресурсов для отопления и приготовления ГВС, а эффективная технология сгорания обеспечивает высокий КПД до 92%.

Комфорт и эффективность приготовления горячей воды Protherm Гепард 23 MOV

Обеспечение максимального комфорта в приготовлении ГВС.

Aquafast - функция горячего старта обеспечивает незамедлительную подачу горячей воды установленой температуры, теперь нет необходимости в ожидании ее нагрева, для этого вода внутри Protherm Gepard 23 MOV всегда поддерживается на предварительно заданных параметрах.

Принцип работы Protherm Гепард 23 MOV

Газ подается в камеру сгорания, откуда он проходит через сопло и поступает в виде струи в приемную воронку камеры смешения.

В канале камеры смешения образуется газовоздушная смесь, далее проходит через горелочную плиту.

В зоне горения выделяется тепло, которое передается теплообменнику, во внутренней части которого протекает отопительная вода, которая приносит тепло потребителям.

Легкое управление

Котел Protherm Gepard 23 MOV оснащен простой и интуитивно понятной системой управления с помощью которой Вы можете задавать различные режимы работы.

Гидравлические настройки

Возможность настройки расхода теплоносителя и его напора под особенности гидравлики той или иной системы.

Это обеспечивает отличную работу как в небольшой квартире, так и в коттедже средних размеров.

Шина eBUS

eBUS электронный шинный протокол для передачи сигналов между приборами.

Позволяет напрямую подключать различные регуляторы Протерм, обеспечивающие соотношение тепловой энергии с потребностями здания.

Также с помощью регуляторов Протерм возможно одновременное управление несколькими контурами системы отопления.

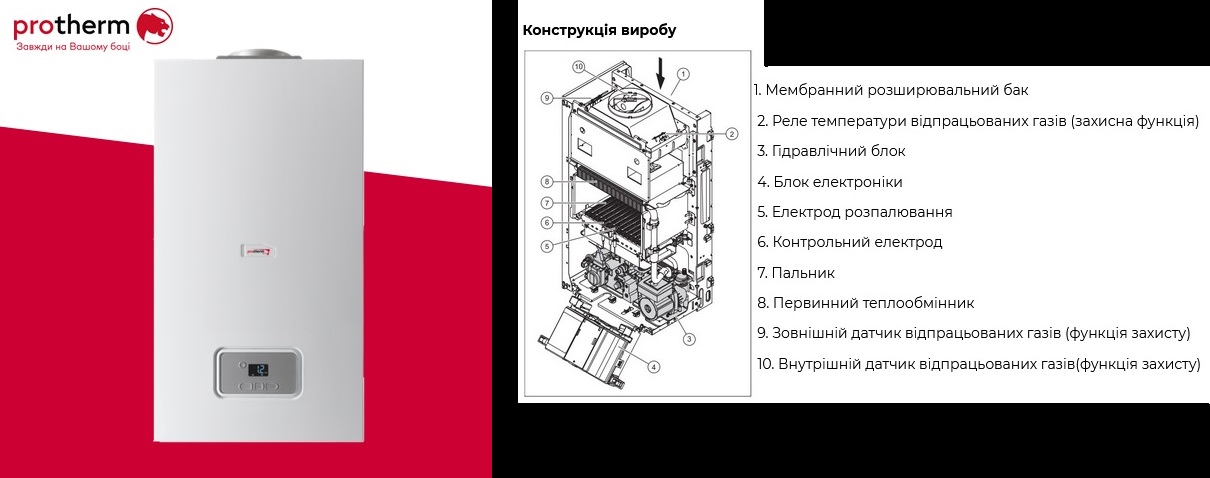

Гидравлический модуль Protherm Гепард 23 MOV

Гидравлический модуль котла Protherm Gepard 23 MOV оснащен вторичным пластинчатым нагревателем из нержавеющей стали, двухступенчатым циркуляционным насосом, приоритетным клапаном с электроприводом и автоматическим клапаном отвода воздуха.

Двухступенчатый циркуляционный насос

В котле Protherm Panther установлен циркуляционный насос, который способен переключать скорость в зависимости от тепловой нагрузки.

Измеритель давления

Определяет текущее давление, информация выводится на Ж.К дисплей панели управления.

Основной теплообменник

Изготовлен из неокрашенной оребренной медной трубы, имеет высокую степень защиты от образования накипи благодаря отсутствию тонких трубок, которые при загрязнении могут блокировать проток в системе отопления.

Вторичный теплообменник Protherm Гепард 23 MOV

Изготовлен из нержавеющей стали, имеет высокую теплопроводимость и долговечность.

Сетчатый фильтр

Сетчатый фильтр обеспечивает защиту теплообменника от загрязнений.

Трёхходовой клапан

Предназначен для переключения направления потока (отопительный контур или контур ГВС) в зависимости от требуемого режима работы Protherm Gepard 23 MOV.

Предохранительный клапан

Предотвращает возникновение избыточного давления в системе.

Характеристики Protherm Гепард 23 MOV

    23 MOV

Общие характеристики

Артикул    0010048165

Категория газа    II2H3B/P

Варианты исполнения системы подачи воздуха и удаления продуктов сгорания    B11BS

Мин. / макс. тепловая полезная мощность (прир. газ)    9,1-23,0 кВт

КПД    89,5 %

Макс. Расход газа    2,9 м³/год

Клас NOx    3

Давление газа

Давление на входе    13-20 мбар

Максимальное давление на форсунках    11,5 мбар

Минимальное давление на форсунках    2,1 мбар

Отопление

Макс. рабочее давление    3,0 бар

Рекомендуемое рабочее давление    1,5 бар

Максимальная температура отопления    83,0 °C

Расширительный бак    5,0 л

Горячая вода

Макс./мин. давление    10,0-1,0 бар

Минмальный проток ГВС    1,7 л/мин

Расход ГВС (при Δ T 30 °C)    11,4 л/мин

Максимальная температура ГВС    65 °C

Электрические параметры

Напряжение / Частота    220/50 В/Гц

Потребляемая электрическая мощность    92 Вт

Электрическая защита    IPX4D

Ток    2,0 А

Отвод отработанных газов

Способ отвода отработанных газов    естественный

Диаметр дымохода    ---

Температура отработанных газов (макс./ мин.)    >110 °C

Массовый расход отработанных газов    2,7 м³/час

Габариты — высота / ширина / глубина    740 / 410 / 310 мм

Вес без воды    33 кг
