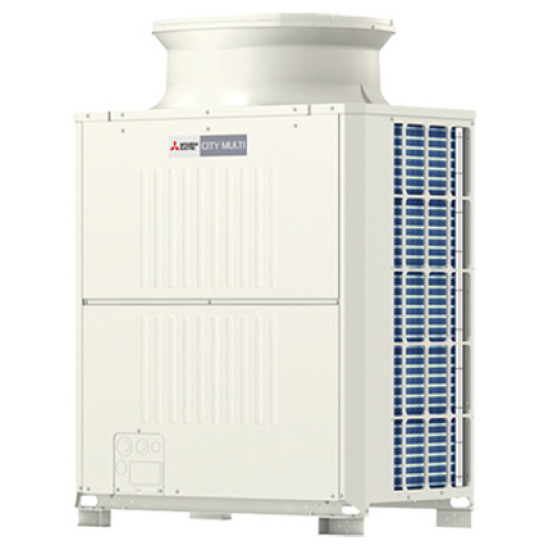

Mitsubishi Electric PUHY-EP500YLM-A

Серия PUHY-EP-YLM-A — Наружные блоки Mitsubishi Electric высокоэффективные

Наружные блоки Mitsubishi Electric серии PUHY-EP – мощные и эффективные агрегаты, которые являются оптимальным решением для небольших и средних зданий офисного или жилого типа.

Уникальность мультизональных систем PUHY-EP заключается в том, что внутренние блоки, подключенные в общий контур хладагента, могут одновременно работать в режимах охлаждения и обогрева воздуха. То есть одновременно часть помещений может охлаждаться, а другие обогреваться.

Высокоэффективные наружные блоки Mitsubishi Electric серии PUHY-EP-YLM-A являются ярким примером высококачественного и надежного оборудования. Интегрированный компрессор моделей заключен в отдельный отсек, что обеспечивает снижение шума при работе оборудования. Каждая модель из серии изготовлена из прочных материалов, устойчивых к внешнему воздействию и защищенных от образования коррозии. Сезонная эффективность SEER достигла улучшению оптимизированным профилям компрессорных спиралей. Длительный срок эксплуатации и бесперебойная работа – это главные преимущества серии PUHY-EP-YLM-A.

 - Компактность

- Пониженный уровень шума

- Широкий диапазон рабочих температур

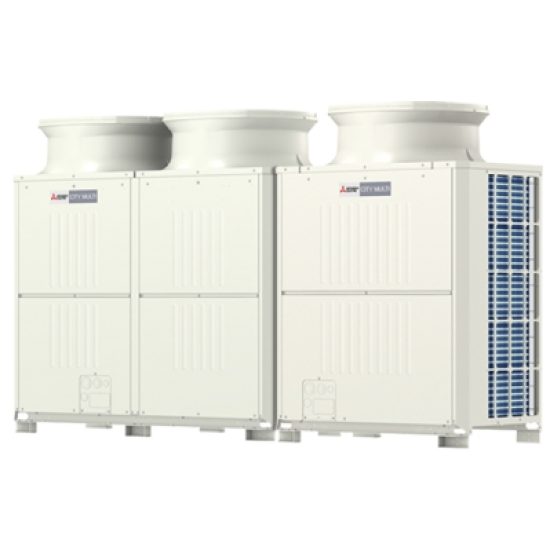

- Модульная компоновка

- Простота пусконаладки

- Гибкость проектирования

- Высокая энергоэффективность

ОСОБЕННОСТИ

• ​Теплообменник наружного блока Mitsubishi Electric PUHY-EP YLM-A изготовлен из алюминиевой трубы плоского сечения для увеличения эффективности теплообмена и коррозионной стойкости.
• Наружные блоки Mitsubishi Electric PUHY-EP YLM-A производительностью до 56 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
• В наружных агрегатах применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
• Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
• Подогрев компрессора в блоках CITY MULTI G6 (серия YLM) осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
• Система управления динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
• Улучшена сезонная эффективность SEER благодаря оптимизации профилей спиралей компрессора.
• Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока VRF-системы Mitsubishi Electric City Multi G6 позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
• Длина магистрали хладагента после 1-го разветвителя может быть увеличена с 40 м до 90 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
• Перепад высот между наружным и внутренними блоками может быть увеличен до 90 м, если наружный блок расположен выше внутренних, и до 60 м — если наружный блок ниже внутренних.
• Перепад высот между внутренними блоками может быть увеличен с 15 м до 30 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
• В один гидравлический контур может быть подключено до 50 внутренних блоков.
• Максимальная температура наружного воздуха составляет +52ºС. Это важно при размещении блоков внутри защитных конструкций или на технических этажах.
• В конструкции наружного блока Mitsubishi Electric PUHY-EP YLM-A предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.
• Блоки повышенной коррозионной стойкости Mitsubishi Electric PUHY-EP YLM-A-BS поставляются под заказ.

Mitsubishi Electric Corporation отмечает 30-ю годовщину со дня начала производства первой VRF-системы CITY MULTI. К этому событию приурочен выпуск новейших наружных блоков CITY MULTI G6, которые вобрали в себя самые современные технические решения.

​

Новая конструкция теплообменника

Тренд последних лет — это борьба за энергоэффективность систем кондиционирования воздуха, электропотребление которых порой составляет до 50% от годовых энергетических затрат здания.

Применение теплообменника наружного блока VRF-системы Mitsubishi Electric PUHY-EP YLM-A, который изготовлен из алюминиевой трубы плоского сечения дает следующие преимущества:

• Увеличеная коррозийная стойкость (из-за отсутствия гальванической пары металлов).
• Улучшенный тепловой контакт за счет увеличения площади поверхности контакта трубы и оребрения.
• Увеличена компактность конструкции теплообменника.

                                                                                        CITY MULTI G5 (серия YJM)                                    CITY MULTI G6 (серия YLM)

Оптимизация потоков в теплообменнике

Расход воздуха через теплообменник наружного блока VRF-системы Mitsubishi Electric PUHY-EP YLM-A достигает своего максимального значения в его верхней части, расположенной ближе к вентилятору. Поэтому схема распределения потока хладагента теплообменника была изменена целью увеличения зоны переохлаждения жидкого хладагента.

Электродвигатель компрессора

Применен бесколлекторный синхронный электродвигатель компрессора.

​

Увеличен КПД электродвигателя в области низких и средних частот вращения вала за счет плотного расположения статорной обмотки. Это чрезвычайно важно для мультизональных VRF-систем, работающих значительную часть времени с частичной загрузкой.

Вентилятор

Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.

Компрессор

Улучшена сезонная эффективность SEER благодаря оптимизации профилей спиралей.

​

Подогрев компрессора в наружных блоках VRF-системы Mitsubishi Electric PUHY-EP YLM-A осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.

​

Система трубопроводов хладагента

Расстояние от первого разветвителя до последнего внутреннего блока увеличено до 90 м. Перепад высот между внутренними блоками увеличен до 30 м.

Примечания:

• Если длина трубопровода хладагента после 1-го разветвителя превышает 40 м, то необходимо увеличить диаметр жидкостной магистрали на 1 типоразмер.
• Если перепад высот между внутренними блоками превышает 15 м, то необходимо увеличить диаметр жидкостной трубы на 1 типоразмер.

​

Изменяемая температура кипения

Система управления динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.

​

Наружная температура до 52ºС

Применение теплообменника новой конструкции позволило увеличить максимальную температуру наружного воздуха в режиме охлаждения с +46ºС до +52ºС. Это важно при размещении блоков внутри защитных конструкций или на технических этажах.

​

ШИМ с перемодуляцией

Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.

​

Непрерывный нагрев

Наружные блоки VRF-системы Mitsubishi Electric PUHY-EP YLM-A способны выполнять посекционное оттаивание теплообменника горячим газообразным хладагентом. Во время этого процесса продолжается нагрев воздуха обслуживаемых помещений, а теплопроизводительность системы снижается до уровня 30~40% от номинального значения.
