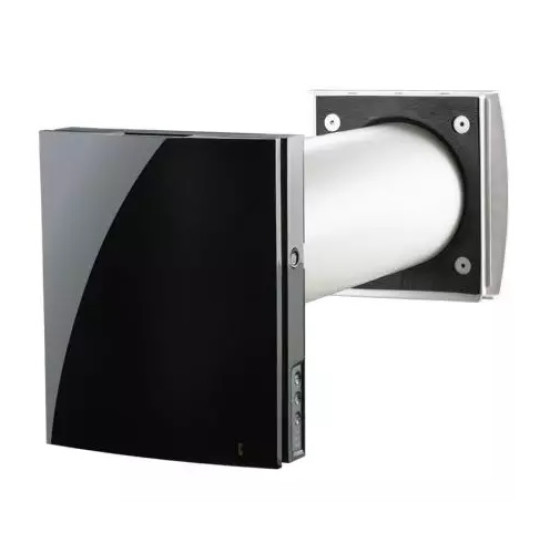

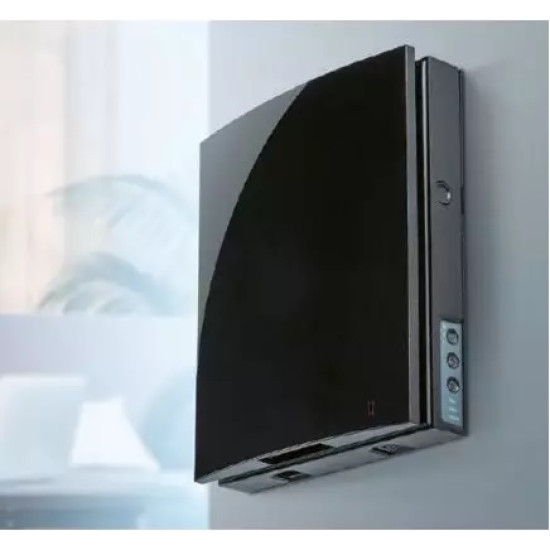

Припливно-витяжна установка Blauberg Vento Expert Plus WiFi Black

Провітрювач Blauberg Vento Expert Plus WiFi Black

Blauberg Vento Expert Plus WiFi Black призначений для організації вентиляції окремої кімнати квартири, будинку та ін. Є найбільш економічним і простим рішенням, коли реалізувати повноцінну механічну припливно-витяжну систему неможливо.

Ця модель комплектується ковпаком РР 160, який дозволяє встановлювати провітрювач зсередини приміщення. Таким чином, немає потреби здійснювати монтажні роботи з боку вулиці.

Модель Blauberg Vento Expert Plus WiFi Black обладнана WiFi модулем, можливе керування роботою провітрювача за допомогою смартфона, планшета чи ПК.

Конструкція провітрювача Blauberg Vento Expert Plus WiFi Black

Рекуператор-провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу та рекуператора. Пристрій вбудовується у стіну кімнати, що виходить назовні.

Для припливу чи витяжки повітря використовується осьовий вентилятор із можливістю реверсу, тобто. зміни напряму обертання крильчатки. Даний вентилятор має дуже низьке енергоспоживання - не більше 5,2 Вт.

Керамічний рекуператор служить передачі тепла від витяжного повітря припливному. У цьому провітрювачі його ефективність дуже висока - до 97%. Рекуператор Блауберг має дуже велику площу, що контактує з повітрям завдяки шестигранній структурі осередків регенератора.

Фільтрація призначена для запобігання потраплянню частинок пилу, пилку та інших забруднення до кімнати, а також для захисту від забруднення самого провітрювача.

Вентилятор із реверсивним ЄС-мотором захований у телескопічному каналі. Довжину можна відрегулювати в діапазоні від 250 мм до 500 мм. Усередині канал ізольований звукопоглинаючим матеріалом.

Ковпак із повітроводом монтується зсередини приміщення. Зовнішні грати обладнані силіконовою манжетою, яка щільно прилягає до поверхні зовнішньої стіни.

Особливості конструкції Blauberg Vento Expert Plus WiFi Black

Просте обслуговування. Внутрішній блок відкривається легким натисканням із двох сторін.

Вбудовані автоматичні жалюзі запобігають зворотному потіку повітря.

Спеціально спроектована лицьова панель забезпечує 100% герметичність та захист від вітру.

Принцип роботи провітрювача Blauberg Vento Expert Plus WiFi Black

Провітрювач може працювати у таких режимах:

  реверсивний режим із регенерацією тепла. Реверс відбувається кожні 70 секунд
  витяжна вентиляція
  приточна вентиляція

Робота провітрювача в реверсивному режимі відбувається в такий спосіб.

Забруднене тепле повітря витягується з приміщення на вулицю і, проходячи через регенератор, поступово нагріває його та передає частину вологи. Коли керамічний регенератор нагрівся, установка автоматично перемикається в режим припливу.

Свіже холодне повітря з вулиці проходить через регенератор, вбираючи вологу та тепло, накопичені в рекуператорі. Коли регенератор остигає, установка знову перемикається в режим витяжки повітря.

Система автоматики Blauberg Vento Expert Plus WiFi Black

Правління режимами установки здійснюється за допомогою сенсорної панелі управління, розташованої на корпусі установки або за допомогою пульта дистанційного керування.

Установка обладнана датчиком вологості для контролю вологості у приміщенні.

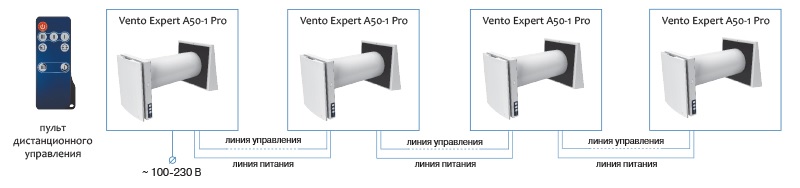

При монтажі кількох установок у кожному приміщенні послідовне з'єднання установок забезпечує ефективну збалансовану вентиляцію.

Перша установка в ланцюжку стає основним пристроєм, що управляє / установкою-задатчиком.

Можливості управління

  вибір швидкості роботи - мінімальна, середня та максимальна
  Вибір режиму Рекуперація Вибір режиму Провітрювання. Провітрювач може працювати у режимі "Витяжка" або "Приплив". Напрямок вибирається на платі за допомогою перемикача DIP.
  увімкнення режиму "Вечірка". Провітрювач працює 4:00 на максимальній швидкості, після чого повертається на попередню швидкість.
  увімкнення "Нічного режиму". Провітрювач працює 8 годин на найнижчій мінімальній швидкості, після чого повертається на попередню швидкість.
  увімкнення режиму "Контроль вологості" в приміщенні (в діапазоні від 40 до 80%). Вибирається на платі за допомогою перемикача DIP
  індикація забруднення фільтра
  індикація аварії

До провітрювача можуть бути підключені зовнішні пристрої з нормально розімкненим контактом (NO-контакт): датчик CO2, датчик вологості, вимикач і т.д. При замиканні контакту провітрювач перемикатиметься в режим максимальної продуктивності. (Датчики замовляються окремо)

Монтаж Blauberg Vento Expert Plus WiFi Black

Установка призначена для внутрішньостінного монтажу стін товщиною від 250 до 500 мм у попередньо підготовлений отвір у зовнішній стіні будівлі.

Оптимальним є монтаж парної кількості реверсивних установок, які працюють циклічно та у протифазі. Це означає, що частина установок одночасно забезпечують приплив свіжого повітря з вулиці, а частина витяжку забрудненого повітря з приміщення. Це дозволяє створити найбільш ефективну збалансовану вентиляцію.

При будівництві нових будівель монтаж установок відбувається у два етапи:

1. Попередній монтаж на стадії внутрішньої та зовнішньої декоративної обробки стін (установка повітряного каналу та зовнішнього ковпака, прокладання електричних кабелів).

2. Остаточний монтаж – перед здачею будинку в експлуатацію. Включає установку картриджа з регенератором, вентилятором і фільтрами, а також монтаж і підключення внутрішнього блоку з контролером і жалюзі.

Технічне обслуговування

Необхідно щорічно очищати турбіни м'якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може змінюватись в залежності від чистоти зовнішнього повітря, частоти використання провітрювачів. Як правило, це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. При зменшенні продуктивності провітрювача необхідна заміна фільтрів – 1-2 рази на рік.

Характеристики Blauberg Vento Expert Plus WiFi Black

Параметр Швидкість 1 2 3

Напруга, 100-230

Максимальна потужність, Вт 3,61 4,15 5,20

Продуктивність у реверсивному режимі, м3/год 7,5 15 25

Продуктивність у режимі витяжки або припливу, м3/год 15 30 50

Рівень шуму з відривом 1 м, дБ(А) 20 27 30

Рівень шуму з відривом 3 м, дБ(А) 11 18 21

Придушення вуличного шуму у відповідність до DIN EN 20140, дБ(А) 42

Ефективність регенерації відповідно до DIBt Lb-A 20, % (1 швидкість) 97 90 82

Захист, клас IP 24
