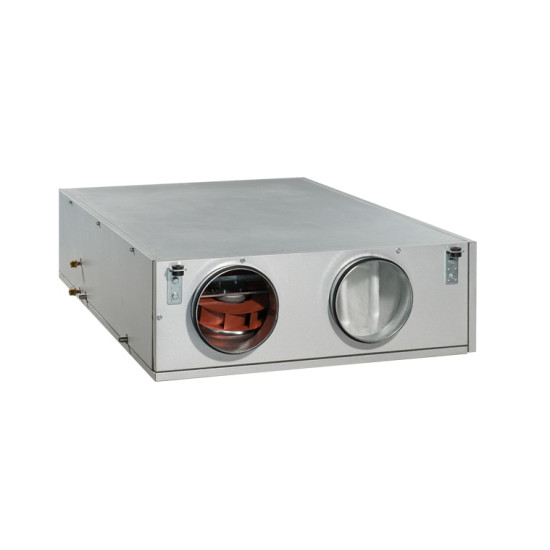

Припливно-витяжна установка Vents ВУТ 1000 ПВ ЕС Л

Рекуператор Vents ВУТ 1000 ПВ ЕС Л

ОПИС

Припливно-витяжні установки ВУТ ПВ EC з водяним нагрівачем є повністю готовими вентиляційними агрегатами, що забезпечують фільтрацію, подачу свіжого повітря в приміщення та видалення забрудненого.

При цьому тепло витяжного повітря передається повітря припливу через пластинчастий рекуператор.

Застосовуються в системах вентиляції та кондиціонування приміщень різного призначення, що вимагають економічного рішення та керованої системи вентиляції.

Застосування двигунів ЄС дозволяє зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму.

Всі моделі призначені для з'єднання з круглими повітропроводами номінальним діаметром 160 (150), 200, 250, 315 та 400 мм.

МОДИФІКАЦІЇ

ВУТ ПВ ЄС – моделі з рідинним (водяним, гліколевим) нагрівачем.

КОРПУС Vents ВУТ 1000 ПВ ЕС Л

Корпус виконаний з алюмоцинку з внутрішньою тепло- та звукоізоляцією з мінеральної вати товщиною 20 мм для установок ВУТ 600, 1000 ПВ ЄС та 25 мм для установок ВУТ 2000, 3000 ПВ ЄС.

ФІЛЬТР

Для фільтрації припливного та витяжного повітря в установці є два вбудовані фільтри зі ступенем очищення G4.

Для деяких моделей опціонально може бути встановлений фільтр припливу зі ступенем очищення F7.

ВЕНТИЛЯТОРИ Vents ВУТ 1000 ПВ ЕС Л

Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками.

Такі двигуни є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження.

ЄС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.

Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

РЕКУПЕРАТОР Vents ВУТ 1000 ПВ ЕС Л

В установках застосовуються протиточний канальний рекуператор з алюмінію (для установок ВУТ 600, 1000 ПВ ЄС) та пластинчастий рекуператор перехресного струму з алюмінію (для установок ВУТ 2000, 3000 ПВ ЄС).

Під блоком рекуператора розташований піддон для збирання та відведення конденсату.

НАГРІВАЧ

Водяний (ВУТ ПВ) нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури, якщо за допомогою рекуперації тепла ця температура не досягнута.

Водяні нагрівачі призначені для експлуатації при максимальному робочому тиску 1,0 МПа (10 бар) та максимальній робочій температурі теплоносія 95 °С.


Установка ВУТ ПВ ЄС комплектується пультом із кольоровим, сенсорним, РК дисплеєм ПУ СЕНС 01.

АВТОМАТИКА Vents ВУТ 1000 ПВ ЕС Л

Установка укомплектована вбудованою системою автоматики та багатофункціональною дротовою панеллю управління з графічним індикатором.

У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом.

Для запобігання процесу обмерзання рекуператора застосовуються активний захист від обмерзання із застосуванням байпасу та нагрівача.

Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу і припливне повітря проходить повз рекуператор по обвідному каналу.

На період розморожування рекуператора припливне повітря нагрівається до необхідної температури нагрівача.

Установка укомплектована вбудованою системою автоматики та багатофункціональною дротовою панеллю управління з графічним індикатором.

У цей час тепле витяжне повітря прогріває рекуператор.

У міру розморожування рекуператора заслінка перекриває обвідний канал, і установка працює у звичайному режимі.

ФУНКЦІЇ УПРАВЛІННЯ І ЗАХИСТУ ВУТ ПВ ЄС

управління за допомогою панелі: включення/вимкнення, індикація кімнатної температури, вибір швидкості вентилятора (3 швидкості), робота за тижневим графіком;

можливість при налагодженні системи відрегулювати окремо припливний та витяжний вентилятори в діапазоні від 0 до 100% для кожної з 3-х швидкостей;

підтримка температури припливного повітря, заданої з панелі управління: управління циркуляційним насосом та регулюючим клапаном змішувального вузла нагрівача;

захист нагрівача від замерзання (по датчику температури повітря після нагрівача та датчику температури зворотного теплоносія);

безпечний пуск/зупинка вентиляторів, прогрівання нагрівача перед пуском; підтримання встановленої температури зворотного теплоносія при непрацюючому вентиляторі;

керування зовнішніми повітряними заслінками із сервоприводом;

підтримку заданої температури повітря у приміщенні чи приточному каналі;

керування по канальному датчику вологості HV1 (придбається окремо) або за вбудованим в панель керування;

контроль засмічення фільтрів за лічильником мотогодин;

зупинення системи за командою від щита пожежної сигналізації;

підключення ККЛ.

МОНТАЖ Vents ВУТ 1000 ПВ ЕС Л

Установка призначена для внутрішнього монтажу в положенні, що забезпечує збирання та відведення конденсату в дренаж.

Доступ для сервісного обслуговування та чищення фільтра: для типорозмірів 600 та 1000 – з боку правої або лівої бічної панелі; для типорозмірів 2000 та 3000 – доступ знизу.

ДОДАТКОВІ КОМПЛЕКТАЦІЇ

Для зниження шуму від вентиляторів перед агрегатом з боку приміщення рекомендується встановлювати канальний шумоглушник (див. СР).

Для зниження вібрації в каналі, до і після агрегату рекомендується встановити гнучкі віброгасні вставки (див. ВВГ).

Установки рекомендується комплектувати автоматичними повітряними заслінками для запобігання неконтрольованим перетіканням повітря при вимкнених вентиляторах, а також для захисту водяного нагрівача від обмерзання.

Для плавного регулювання температури повітря в установках з водяним нагрівачем рекомендується використовувати змішувальні вузли УСВК.

Змішувальний вузол УСВК з триходовим регулюючим вентилем і циркуляційним насосом дозволяє плавно регулювати потужність обігріву і зводить до мінімуму загрозу замерзання рідини в нагрівачі.

Характеристики Vents ВУТ 1000 ПВ ЕС Л

Параметр ВУТ 1000 ПВ ЄС Одиниця виміру

Фазність 1 ˜

Напруга 230 В

Струм вентилятора 2,26 А

Максимальна потужність вентилятора 400 Вт

Частота струму 50/60 Гц

Максимальна витрата повітря 1000 м³/год

Сумарна потужність встановлення 400 Вт

Сумарний струм установки 2.26 А

Частота обертання 2780 хв-1

Рівень звукового тиску на відст. 3 м 52 дБА

Максимальна температура повітря, що переміщається від -25 до +40 °С

Матеріал корпусу алюмоцинк -

Ізоляція 20 мм, мінеральна вата.

Фільтр: витяжка G4 -

Фільтр: приплив G4 (F7*) -

Діаметр повітряноводу, що підключається 250 мм

Кількість рядів водяного нагрівача 4 -

Маса 98 кг

Ефективність рекуперації до 90%

Тип рекуператора протитечії -

Матеріал рекуператора алюміній.
