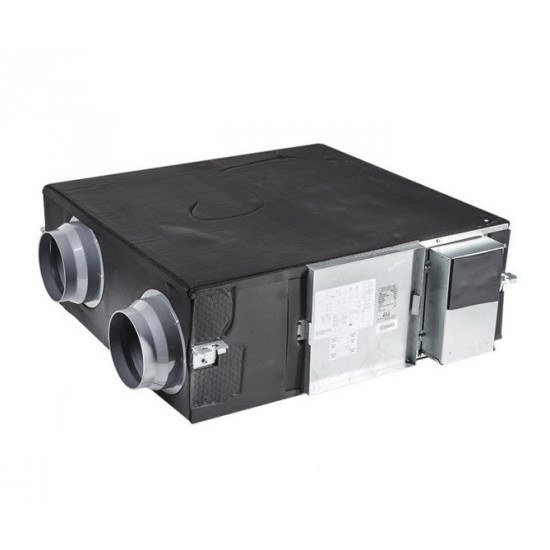

Припливно-витяжна установка Cooper&Hunter CH-HRV10K

Припливно-витяжна установка Cooper&Hunter CH-HRV10K

Припливно-витяжна установка Сooper&Hunter CH-HRV10K є повністю готовим вентиляційним агрегатом, що забезпечує приплив свіжого та витяжку відпрацьованого повітря з приміщення продуктивність – до 1000 м³/год.

Компактна підвісна вент-установка ідеально підходить для вентиляції житлових або офісних приміщень невеликого об'єму, вентиляції котеджів та квартир з підвищеними вимогами до рівня шуму та якості мікроклімату.

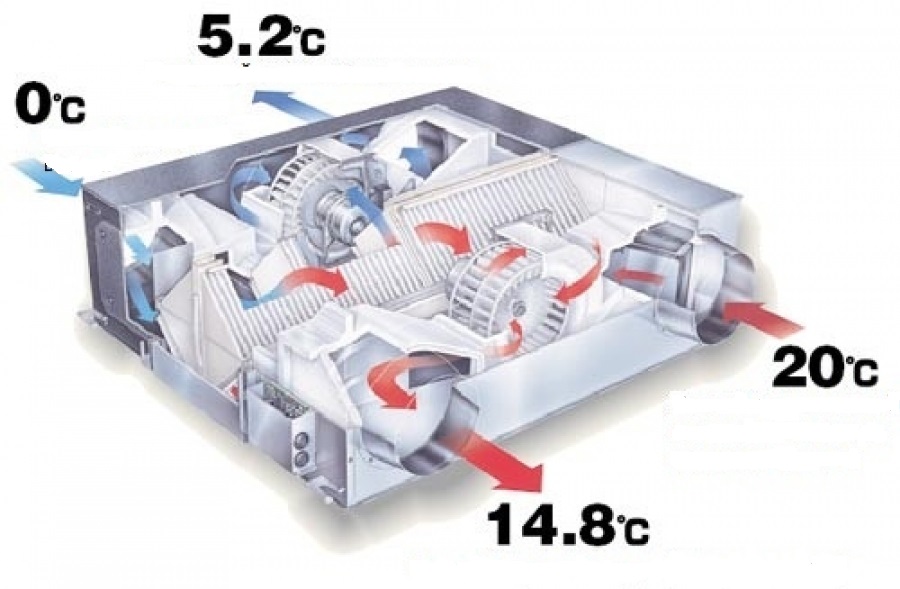

Рекуператор Cooper&Hunter CH-HRV10K повертає до 72 % теплової енергії повітря, що видаляється, згладжуючи зміну температури, що створюється вентиляцією приміщення в літню та зимову пору року, та знижуючи енергонавантаження на систему кондиціювання та опалення.

Конструкція вентиляційної установки

Корпус блоку виконаний з оцинкованої сталі, шумо - і теплоізольований пеноуританом, що сам гаситься. Компактні розміри та конструкція блоку CH-HRV10K дозволяють монтувати його у вузьких просторах різної конфігурації, а також розміщувати блок у вертикальному положенні та горизонтальному положенні вгору дном.

За рахунок хороших вологообмінних властивостей матеріалу рекуператора (теплообмінника) у вентагрегатах не утворюється конденсат, а отже, немає необхідності відведення дренажу.

Робота вентиляційної установки при температурі зовнішнього повітря -10 °С і нижче

Якщо температура зовнішнього повітря падає нижче -10 °С, блок переходить у режим переривчастої роботи, що запобігає обмерзанню рекуператора та утворенню конденсату в блоці. Термістор (входить до стандартного обладнання), встановлений у блоці, визначає температуру зовнішнього повітря та автоматично переводить роботу блоку відповідно до значення температури.

Для безперервної роботи вентустановки Cooper&Hunter CH-HRV10K при температурах нижче -10 °С рекомендується додатково встановлювати електронагрівач (ТЕН) для попереднього підігріву припливного повітря.

Нагрівач монтується на приплив повітря до блоку рекуператора та підключається до встановлення через блок керування. ТЕН та автоматика управління не йдуть у комплекті, а розраховуються та поставляються окремо.

Рекуператор Cooper&Hunter CH-HRV10K – це теплообмінний елемент, виготовлений із високоякісного щільного паперу (НЕР). Має вологопоглинаючі властивості, що дозволяє теплообміннику ефективно повертати приховане тепло, що міститься у волозі повітря, що видаляється. Матеріал рекуператора також не підтримує горіння та має протицвілеву обробку. Використовуються розробки компанії Daikin.

Установка працює у 4-х режимах:
1. Переважна більшість припливу над витяжкою;
2. Переважна більшість витяжки над притоком;
3. Байпас (пряма подача свіжого повітря без використання рекуператора);
4. Теплообмін – дотримується повітряного балансу припливу та витяжки, використовується рекуператор.


ТЕХНІЧНІ ОСОБЛИВОСТІ Cooper&Hunter CH-HRV10K

     Високоефективний перехресно-целюлозний теплообмінник
     Корпус із оцинкованої сталі
     Контакт для зовнішнього керування

ФУНКЦІЇ ТА РЕЖИМИ Cooper&Hunter CH-HRV10K

     Вбудоване керування зовнішнім електричним нагрівачем
     Відображення температури: зовнішнього/витяжного/припливного/витяжного після теплообмінника повітря
     Вибір швидкості вентилятора
     Вбудований тижневий таймер
     Автоматична функція By-pass – доступна в деяких моделях (за додатковою інформацією слід звернутись до технічної документації)
     Автоматичне керування нагрівачем для розморожування теплообмінника
     Можливість підключення датчика концентрації вуглекислого газу (опція)
     Індикація необхідності очищення фільтра – вбудований таймер очищення фільтра
     Авторестарт – запам'ятовування налаштувань та відновлення роботи після відключення живлення
     Нічний free cooling – деякі моделі (за додатковою інформацією слід звернутись до технічної документації)
     Можливість підключення датчика контроль вологості повітря (опція)
     Система моніторингу та індикації помилок

СИСТЕМА УПРАВЛІННЯ Cooper&Hunter CH-HRV10K

     Провідний контролер (опція)
     Сенсорний пульт керування (опція)
     Сумісність із системою “розумний дім” – BMS (building management system)

Характеристики Cooper&Hunter CH-HRV10K

Бренд Cooper&Hunter

Країна виробництва Китай

Витрата повітря, макс., м3/година 1000

Тиск, Па 110

Електроживлення ~220-240/1/50

Розмір повітроводу, мм 250

Потужність, Вт 440

Рівень звукового тиску, дБ(А) 48

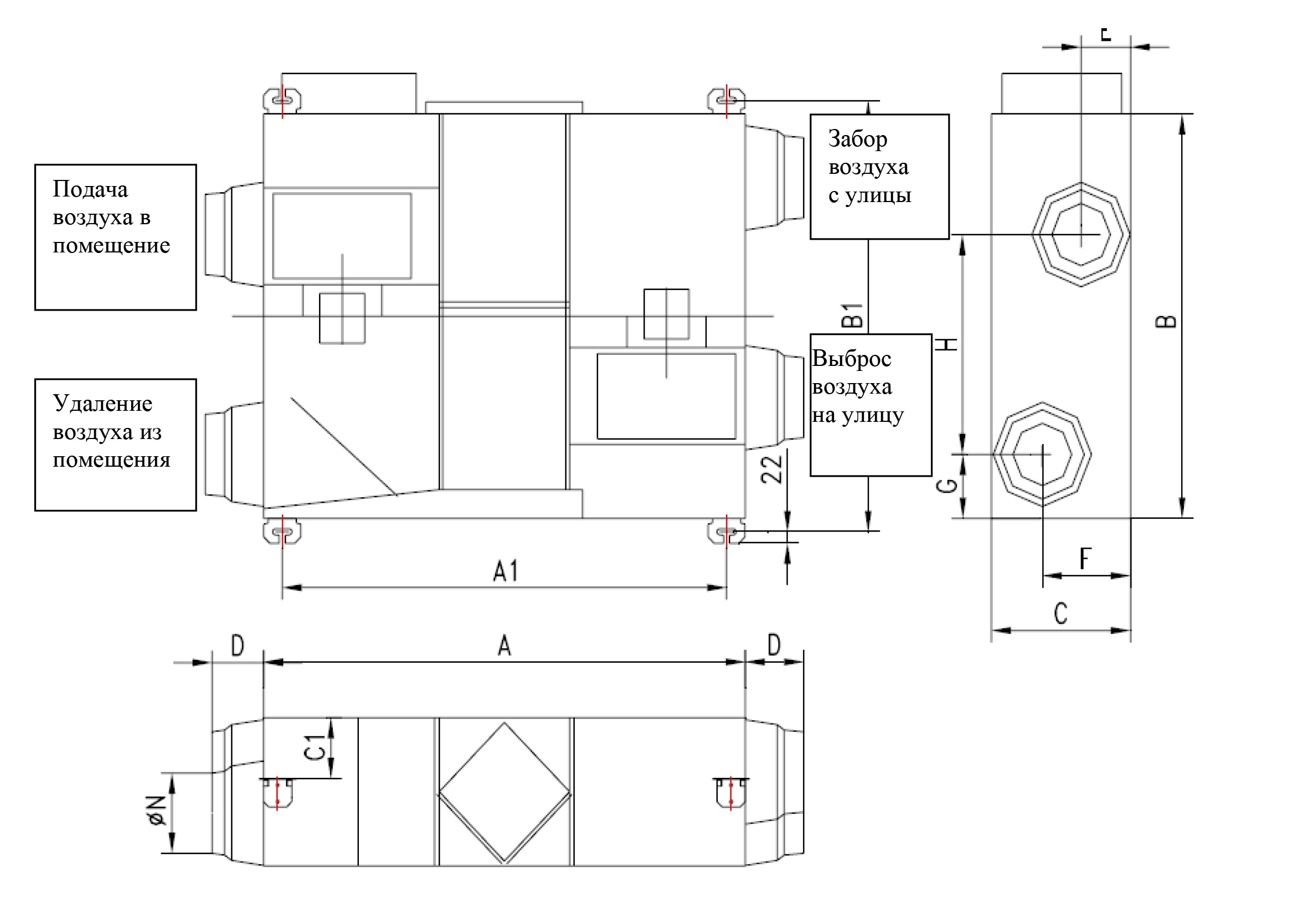

Габаритні розміри, мм 380х832х1016

Вага, кг 70
