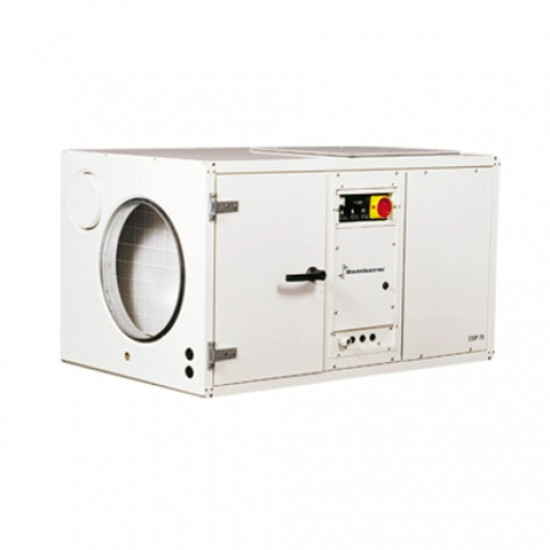

DANTHERM CDP 125 - 3x400В (с водоохлаждаемым конденсатором)

Канальные осушители CDP 75/125/165 с подмесом свежего воздуха от компании Dantherm устанавливаются в плавательных бассейнах среднего размера с площадью зеркала до 150 м², особенно при наличии водных аттракционов, а также в залах SPA с поддержанием высокой температуры воды, т.е. в местах с повышенным испарением влаги.

Также они широко используются для осушки воздуха в крупных складских помещениях, архивах, лабораториях, производственных помещениях и т.д., где температура воздуха не опускается ниже 20°С.

Конструктивные особенности

• Корпус из горячеоцинкованной стали с дополнительным наружным и внутренним эмалевым покрытием (сдвоенные панели с теплоизоляционным слоем толщиной 50 мм).
• Сливное отверстие, расположенное на стороне забора воздуха. Дренажный патрубок для подсоединения водяного шланга диаметром ³/ ₄ ".
• Съемный фильтр на воздухозаборном патрубке (диам. 400 мм).
• Раздача воздуха сверху или сбоку (диам. патрубка = 400 мм).
• Возможность установки инспекционной дверцы с противоположной стороны.
• Возможность подмеса свежего воздуха (диам. патрубка = 160 мм).
• Опциональный водоохлаждаемый конденсатор (диам. медных соединительных трубок = 15 мм).
• Роторный компрессор (СDР 75) или поршневой компрессор (CDP 125, CDP 165).
• Радиальный вентилятор.
• Настенный или напольный монтаж на виброизолирующие опоры (опция).
• Водяной калорифер - доводчик для подогрева осушенного воздуха (опция).

Система управления

Автоматическое поддержание требуемого уровня влажности с помощью опционального комнатного или канального гигростата. При использовании водяного калорифера - доводчика возможно подключение к агрегату внешнего комнатного термостата.

Посредством светоиндикации на дисплее панели управления отображаются следующие функциональные состояния:

1. Подача электропитания на осушитель.
2. Процесс осушения - работает компрессор.
3. Неисправность холодильного контура - осушитель автоматически отключается.
4. Подогрев воздуха калорифером - доводчиком.

На панели управления расположены кнопки включения режима осушения, подогрева воздуха и его непрерывной вентиляции.

При температуре эксплуатации в пределах от 15 до 20°С агрегат рекомендуется комплектовать датчиком испарителя для задействования режима пассивного оттаивания осушителя.

Гибкость монтажа

Осушители CDP 75/125/165 устанавливаются в отдельном, смежном с бассейном, техническом помещении. При этом можно обеспечить боковую или верхнюю раздачу воздуха, а также поменять сторону технического обслуживания на противоположную.

В помещениях плавательных бассейнов с большими окнами хорошим вариантом будет прохождение осушенного и теплого воздуха по воздуховодам под полом и раздача его в непосредственной близости от окон. Таким образом, можно избежать образования конденсата на окнах.

Электронное управление

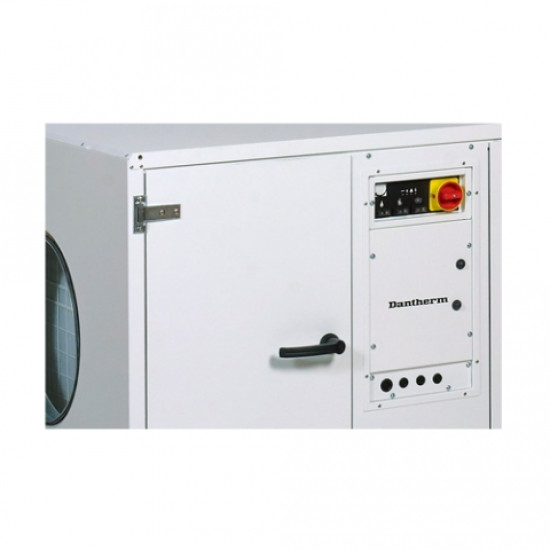

На боковой панели осушителя расположен светодиодный дисплей, где отображается текущее состояние работы прибора:

1. Включение и подача питания.

2. Осушение – компрессор включен.

3. Срабатывание реле низкого давления, отключение оборудования на 45 минут, автоматическое возобновление работы.

4. Задействование калорифера для обогрева воздуха.

5. Включение/выключение функции осушения.

6. Включение/выключение водного калорифера.

7. Включение/выключение автоматического режима работы вентилятора.

Подключение водоохлаждаемого конденсатора

Чтобы обеспечить рациональное использование излишней тепловой энергии, например, в помещении плавательного бассейна, можно оборудовать осушитель водоохлаждаемым конденсатором, позволяющим использовать избыточное тепло для подогрева воды, а не выбрасывать его в воздух.

Осушители СОР 75, 125 и 165 с воздухоохлаждаемым конденсатором снабжены медными штуцерами диаметром 15 мм, Трубопровод прямого потока подсоединяется к штуцеру, обозначенному, а трубопровод обратного потока к патрубку. Если использование медных водяных труб нежелательно, к штуцерам посредством стяжного кольца можно подсоединить полиэтиленовые трубы РЕХ.

Работа конденсатора регулируется через температурный контроллер водяным насосом, который запускается автоматически и начинает перекачивать воду череез конденсатор, как только температура в помещении становится выше заданной величины.
