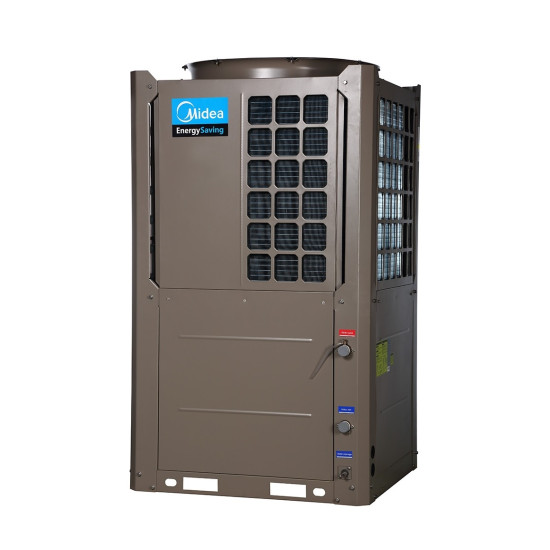

Тепловий насос повітря-вода MIDEA RSJ-420/SZN1-H

Тепловий насос моноблок MIDEA RSJ-420/SZN1-H (повітря-вода)

Сучасне енергоефективне рішення MIDEA RSJ-420/SZN1-H (моноблок) для приготування гарячої води (ГВП) у комерційних та побутових системах. Завдяки технології «повітря-вода» обладнання забезпечує стабільне нагрівання води в діапазоні від +20 °C до +65 °C навіть за умов низьких зовнішніх температур до –15 °C. Такий підхід дозволяє значно знизити витрати на електроенергію порівняно з традиційними електричними нагрівачами.

7 базових моделей із теплопродуктивністю від 10 до 82 кВт. Безкоштовна модульна комбінація. Широкий діапазон робочих температур довкілля. Для продуктів прямого нагріву робоча температура довкілля до -15 °C.

Високоефективний теплообмінник типу ребристої котушки приймається за повітря. Високоефективний трубчастий теплообмінник.

Теплові насоси MIDEA RSJ-420/SZN1-H побудовані на використанні теплоперенесення енергії повітря навколишнього середовища до нагрівання води, що протікає через теплообмінник води, що подається далі в мережі ГВП або опалювальні системи будівель (за бівалентною схемою). Принцип роботи ґрунтується на т.зв. «Зворотний цикл» роботи холодильної машини Карно, такий цикл роботи компресорів називається «тепловий насос».

Асортимент цієї серії складається з 4-х моделей різної теплової потужності, і дозволяє забезпечити нагрівання води в об'ємах від 0.25 до 1,72 м 3 води на годину одним моноблоком, або ж більший об'єм за допомогою об'єднання агрегатів в одну гідравлічну мережу з максимальною температурою нагрівання до 60 ° С, і допустимим діапазоном 3 - температур.

Проведені тести моноблоків цієї серії показують, що коефіцієнт корисної дії – тобто. співвідношення виробленої кількості теплової енергії до споживаної електричної, для такого обладнання досягає 4-х в теплий період року і знижується до 1,8-2,5 в зимовий період (інтенсивність зниження безпосередньо залежить від зовнішньої температури повітря), що все ж таки ефективніше і економічніше ніж використання електричних котлів і проточно-накопичувачів. У контексті політики енергозбереження та використання відновлюваних джерел теплової енергії, а в цих системах використовується теплова енергія повітря, моноблоки серії «RSJ» будуть потрібні на ринку.

Основне призначення MIDEA RSJ-420/SZN1-H – це альтернатива системам газового або електричного нагрівання води для ГВП.

Унікальний шлях розморожування. Повітряна сторона зарезервувала спеціальний шлях потоку для розморожування, коли система розморожування, чотириходовий клапан реверсує, система поглинатиме енергію зі спеціального шляху розморожування потоку, хід розморожування не впливатиме на температуру води. Запатентований баланс газу та дизайн балансу рідини забезпечують надійну роботу пристрою. Електричний клапан подачі води забезпечує подачу гарячої води стабільної температури та збільшує термін служби компресора. Оптимізована кромка лопаті вентилятора завдяки програмам CFD із аналізом розподілу тиску повітря. Застосуйте ребристий теплообмінник у формі V або G, щоб оптимізувати систему повітряного потоку агрегату.

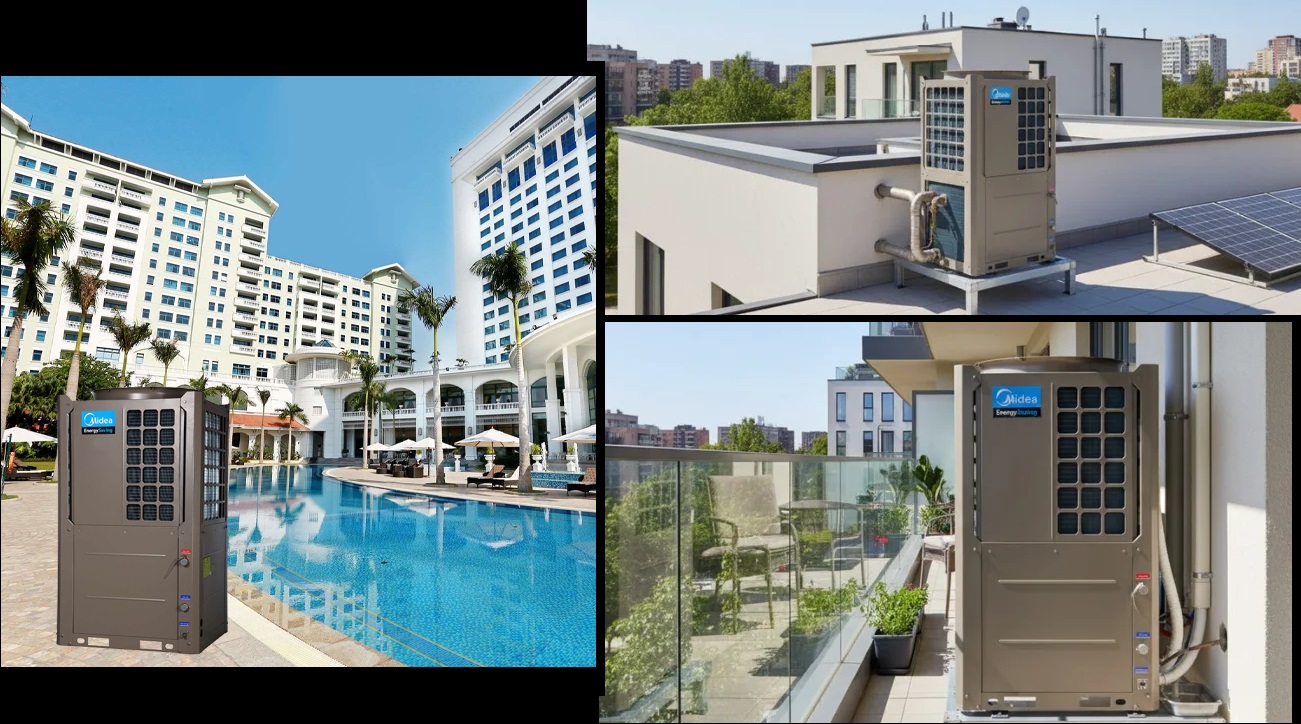

Широкий спектр застосування
Високоефективний трубчастий теплообмінник
Проста схема системи охолодження

ЧИМ ВІДРІЗНЯЄТЬСЯ ЗВИЧАЙНИЙ КОНДИЦІОНЕР З РЕЖИМОМ ОБІГРІВУ ВІД ТЕПЛОВОГО НАСОСУ?

Звичайно, якщо суворо дотримуватися термінології, будь-який кондиціонер у режимі роботи на тепло необхідно називати тепловим насосом. Але через те, що з'явилися спеціальні моделі, розраховані на опалення приміщень, щоб уникнути плутанини в термінології, залишимо слово кондиціонер для звичайних моделей, а тепловими насосами назвемо кондиціонери, які спочатку спроектовані для охолодження і в першу чергу обігріву приміщень.

Почнемо з мінімуму технічної інформації.

Ті характеристики кондиціонерів, що Ви бачите в каталогах та на сайтах, дано за строго певної температури та вологості повітря, як на вулиці, так і в приміщенні. Наприклад, потужність на обігрів вказана за температури зовнішнього повітря +7 градусів Цельсія. І, звичайно, що при відхиленні від цих властивостей, продуктивність обладнання падає. У класичних моделей кондиціонерів вона зазвичай знаходиться у більш менш прийнятних параметрах (70-80% від паспортних значень) до -8 градусів на вулиці. Далі ефективність обігріву різко йде вниз і при -20-25 градусах Цельсія кількість тепла, що отримується від кондиціонера і електричної потужності компресора. Тобто простий тепловентилятор або масляний обігрівач дає таку ж кількість тепла за вартості на порядок дешевше.

При низьких температурах загусає масло в компресорі, що загрожує виходом його з ладу при запуску.

Кондиціонеру важко відібрати тепло з повітря за низьких температур, фреон у зовнішньому блоці не встигає випаруватися і в рідкому вигляді знову ж таки потрапляє в компресор, що загрожує гідроударом. Та й сам холодильний контур, всі трубопроводи, теплообмінні поверхні та дроселі розраховані насамперед на роботу в режимі охолодження.

У зв'язку з цим у більшості моделей в інструкції з експлуатації мінімальна температура вуличного повітря в режимі обігріву вказана як -8 градусів. У деяких виробників вона знижена до -15. На жаль, все це лише гарантія того, що кондиціонер просто не вийде з ладу при таких температурах. Зазвичай у них залито олію з меншою в'язкістю та встановлено її підігрів. Продуктивність системи все одно коливається значно нижче за 70% від паспортних даних.

Звичайно, можна встановити на кондиціонер додаткове начіпне обладнання, яке розширить його температурний діапазон роботи. Воно дозволить йому не вийти з ладу за екстремальних вуличних температур, а втрата продуктивності залишиться на колишньому рівні.

Характеристики MIDEA RSJ-420/SZN1-H

Електроживлення 380-415 В/Ф/Гц/3/50
Водонагрівання1 Потужність, кВт 39,0
Номінальна споживана потужність, кВт 9,65
Коефіцієнт продуктивності 4,04
Максимальна споживана потужність, кВт 14,5
Макс. Споживаний струм, А 24,0
Тип компресора: Спіральний
Кількість: 1
Потужність, кВт 29,2
Потужність, що споживається, кВт 9,2
Номінальний струм (RLA), А 20
Струм при загальмованому роторі, А
(LRA), А 118
Температура захисту від перегріву, °C 135
Холодоагент: POE
Зовнішній вентилятор: Тип двигуна: Двигун змінного струму
Тип вентилятора: Осьовий
Кількість вентиляторів: 1
Швидкість обертання (В/Н), об/хв 850/750
Витрата повітря, м3/год ≥12 000
Тип повітряного теплообмінника: Ребристі трубки
Кількість рядів: 2
Кількість контурів: 19
Тип водяного теплообмінника: Двотрубний
Матеріал: Мідь
Тип холодоагенту: R410A
Об'єм заправки, кг 4,5
Тип дроселя: Електронний регулюючий вентиль
Рівень шуму зовні, дБ(А) 66
Розміри блоку (Ш×В×Г), мм: 1015×1775×1026
Розміри упаковки (Ш×В×Г), мм: 1070×1900×1030
Вага нетто/брутто, кг: 323/343
Діаметр водопровідних з'єднань, мм: DN32
Падіння тиску води, кПа: 160
Провідний контролер KJR-51/BMKE-A
Продуктивність гарячої води, м3/год: 0,89
Діапазон температури навколишнього середовища, ⁰C: -15–46
Діапазон температури води на виході, ⁰C: 48–60 (за замовчуванням)
56
Примітки:
1. Умови випробування: температура зовнішнього повітря 20/15°C (сухий/вологий термометр), температура води на вході 15°C, температура води на виході 55°C.
