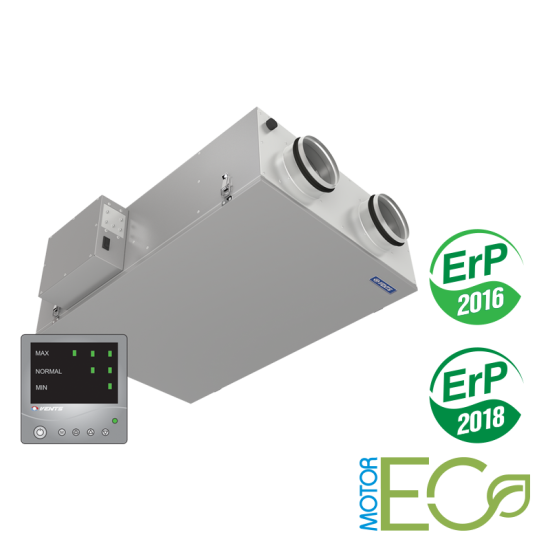

Припливно-витяжна установка Vents ВУТЭ2 250 П ЕС

Рекуператор Vents ВУТЭ2 250 П ЕС

ОПИС

Підвісні припливно-витяжні установки ВУТ2, ВУЭ2 і ВУТЕ2 250 П ЄС є повністю готовими вентиляційними агрегатами, що забезпечують фільтрацію, подачу свіжого повітря в приміщення та видалення забрудненого.

При цьому модель ВУТ2 забезпечує передачу тепла, а моделі ВУЕ2 та ВУТЕ2 - тепла та вологи витяжного повітря припливного повітря у двох пластинчастих рекуператорах.

Установки застосовуються в системах вентиляції та кондиціювання приміщень різного призначення.

Установки відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами, а також застосування моторів ЄС.

Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку.

Корпус

Виготовлений із алюмоцинкової сталі. Внутрішня тепло- та звукоізоляція зі спіненого поліпропілену товщиною 10 мм.

ФІЛЬТР

Для фільтрації припливного та витяжного повітря в установці застосовуються два кишенькові фільтри зі ступенем очищення G4.

ВЕНТИЛЯТОРИ  Vents ВУТЭ2 250 П ЕС

Використовуються високоефективні електронно-комутовані (ЄС) мотори із зовнішнім ротором, обладнані робочими колесами із загнутими назад лопатками.

Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження.

ЄС мотори характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.

Безперечною перевагою електронно-комутованих двигунів є високий ККД (до 90%).

РЕКУПЕРАТОРИ  Vents ВУТЭ2 250 П ЕС

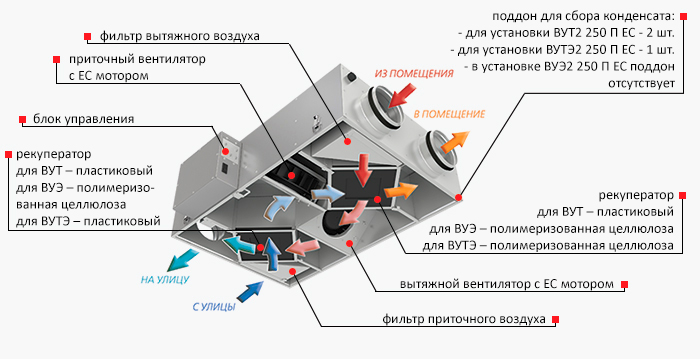

В установках застосовуються два типи рекуператорів:

     Пластикові рекуператори передають явну теплоту від повітряного витяжного потоку припливному. Вони відрізняються тривалим терміном служби за умов холодного клімату.

     Рекуператори з полімеризованого паперу передають явну та приховану теплоту. Вони стійкі до обмороження і не виробляють конденсат. Установки з таким типом рекуператорів рекомендується використовувати у приміщеннях, обладнаних кондиціонерами.

В установці ВУТ2 250 П ЄС застосовуються два пластикові рекуператори перехресного струму, також вона обладнана двома піддонами для відведення конденсату.

В установці ВУЕ2 250 П ЕС застосовуються два рекуператори перехресного струму з полімеризованої целюлози.

В установці ВУТЕ2 250 П ЄС застосовуються два різні рекуператори перехресного струму: один із пластику, другий з полімеризованого паперу, також установка обладнана одним піддоном для відведення конденсату від пластикового рекуператора.

МОДИФІКАЦІЇ  Vents ВУТЭ2 250 П ЕС

ВЕНТС ВУТ2 250 П ЄС – установка з двома пластиковими рекуператорами перехресного струму.

ВЕНТС ВУЭ2 250 П ЕС - установка з двома рекуператорами перехресного струму полімеризованої целюлози.

ВЕНТС ВУТЕ2 250 П ЕС - установка з двома рекуператорами перехресного струму (один із полімеризованої целюлози та один пластиковий).

УПРАВЛІННЯ ТА АВТОМАТИКА

Установка оснащена вбудованою системою автоматики та багатофункціональною панеллю керування A5 зі світлодіодною індикацією.

Також в комплект поставки входить сигнальний кабель для з'єднання з панеллю керування.

Для запобігання обмерзанню рекуператора в холодну пору року установка обладнана системою активного захисту.

По датчику температури відбувається зупинка вентилятора припливу, при цьому тепле витяжне повітря прогріває рекуператори.

Потім приточний вентилятор увімкнеться, і установка продовжує працювати у звичайному режимі.

Панель керування виконує такі функції:

    Увімкнення/вимкнення установки;

    Вибір режиму вентиляції: хв., серед., макс.;

    Налаштування мінімального режиму в діапазоні 7-ми встановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м3/год вище мінімального, але не вище максимального;
    Індикація необхідності заміни фільтра.

МОНТАЖ  Vents ВУТЭ2 250 П ЕС

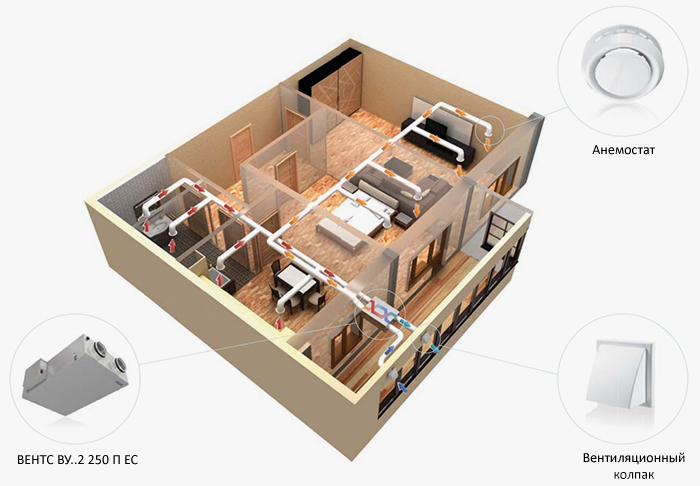

Установка призначена для підвісного монтажу стелі і може встановлюватися на балконі, в коморі, підвалі, горищі та в інших допоміжних приміщеннях.

Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за стелею або встановлюватися в стельову нішу.

Доступ до сервісного обслуговування з боку нижньої панелі.

Характеристики Vents ВУТЭ2 250 П ЕС

Параметр ВУТЭ2 250 П ЕС Одиниця виміру

Тип двигуна 220В / 50Гц -

Фазність 1 ˜

Частота струму 50/60 Гц

Напруга живлення установки Напруга живлення установки 220-240 В

Максимальна потужність вентилятора Максимальна потужність вентилятора 125 Вт

Продуктивність Об'єм повітря, що переміщується за одиницю часу 227 м³/ч

Струм вентилятора Струм вентилятора 0.87 А

Максимальна витрата повітря 257 м³/год

Частота обертання 2930 хв-1

Ефективність рекуперації 89 -

Рівень звукового тиску на відст. 3 м 39 дБА

Матеріал корпусу aluzinc -

Максимальна температура повітря, що переміщується -25 +60 °С

Нагрівання без нагріву -

Ізоляція 10 мм.

Діаметр повітряноводу, що підключається 125 мм

Фільтр: витяжка/притока Фільтр: витяжка/притока кишеньковий G4 (код замовлення: СФК ВУТ2 200-250 П/П ЄС G4) -

Клас енергоефективності A -

Діаметр підключення 125 мм

Ефективність рекуперації 89%

Тип рекуператора cross-flow

Кількість рекуператорів Кількість рекуператорів 2 -

Матеріал рекуператора polymerized cellulose -

ЕС-мотор ЕС-мотор 1 -

Тип Тип припливно-витяжна з рекуперацією -

Рекуперація тепла Рекуперація тепла 1 -

Монтаж стельовий
