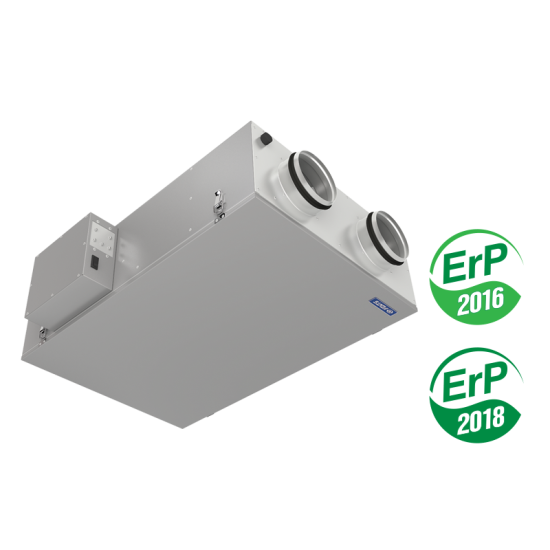

Припливно-витяжна установка Vents ВУТ2 200 П

Рекуператор Vents ВУТ2 200 П

ОПИС

Підвісні припливно-витяжні установки ВУТ2, ВУЕ2 і ВУТЕ2 200 П являють собою повністю готові вентиляційні агрегати, які забезпечують фільтрацію, подачу свіжого повітря у приміщення та видалення забрудненого.

Модель ВУТ2 забезпечує передачу тепла, а моделі ВУЕ2 і ВУТЕ2 – тепла і вологи витяжного повітря припливному повітрю в двох пластинчастих рекуператорах.

Установки застосовуються в системах вентиляції і кондиціювання приміщень різного призначення.

Високий коефіцієнт рекуперації установок задовольняє найбільш високі вимоги ринку.

Призначені для з’єднання з круглими повітропроводами номінальним діаметром 125 мм.

МОДИФІКАЦІЇ    Vents ВУТ2 200 П

ВЕНТС ВУТ2 200 П – установка з двома полістирольними рекуператорами перехресного потоку.

ВЕНТС ВУЕ2 200 П – установка з двома ентальпійними рекуператорами перехресного потоку.

ВЕНТС ВУТЕ2 200 П – установка з двома рекуператорами перехресного потоку (один ентальпійний і один полістирольний).

КОРПУС

Виготовлений з алюміцинкової сталі. Внутрішня тепло- і звукоізоляція зі спіненого поліпропілену завтовшки 10 мм.

ВЕНТИЛЯТОРИ    Vents ВУТ2 200 П

Установка оснащена припливним і витяжним відцентровими вентиляторами з загнутими назад лопатками і вбудованим термостатом захисту з автоматичним перезапуском.

Електродвигуни і робочі колеса динамічно збалансовані в двох площинах.

ФІЛЬТР

Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькових фільтри зі ступенем очищення G4.

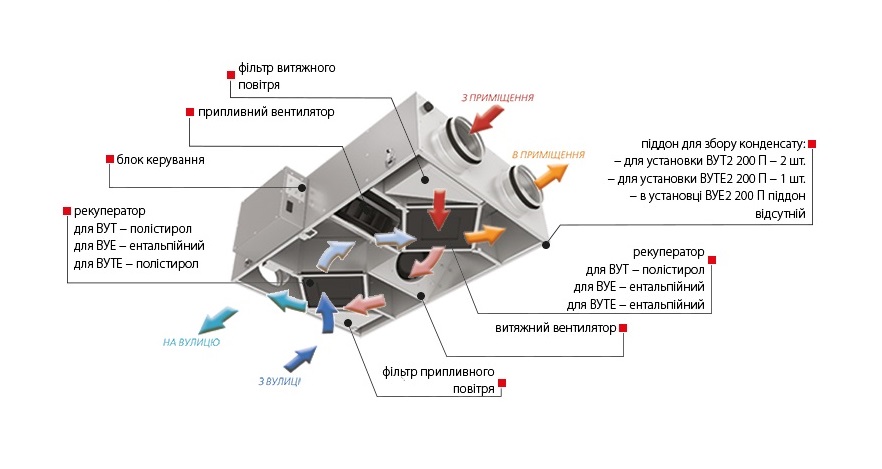

РЕКУПЕРАТОРИ   Vents ВУТ2 200 П

В установках застосовуються два типи рекуператорів:

    Полістирольні рекуператори передають явну теплоту від одного повітряного потоку іншому. Вони відрізняються тривалим терміном служби в умовах холодного клімату.

    Ентальпійні рекуператори передають явну і приховану теплоту від одного повітряного потоку іншому. Вони є стійкими до обмерзання і не виробляють конденсат. Установки з таким типом рекуператорів рекомендовано застосовувати в приміщеннях, обладнаних кондиціонерами.

В установці ВУТ2 200 П застосовуються два полістирольних рекуператори перехресного потоку з піддонами для відведення конденсату і системою захисту рекуператорів від обмерзання в холодну пору року.

В установці ВУЕ2 200 П застосовуються два ентальпійних рекуператори перехресного потоку.

В установці ВУТЕ2 200 П застосовуються два рекуператори перехресного потоку: один з полістиролу і один ентальпійний. Установка обладнана піддоном для відведення конденсату від полістирольного рекуператора.

КЕРУВАННЯ І АВТОМАТИКА    Vents ВУТ2 200 П

Установка обладнана перемикачем, який дозволяє обрати один з трьох режимів для постійної роботи установки: режим очікування (STAND BY), низька (LOW) або середня (MED) швидкість.

До установки може бути підключений перемикач швидкостей П3-1-300 (А3) для увімкнення/вимкнення установки, а також вибору низької (LOW), середньої (MED) або високої (HIGH) швидкості.

До установки може бути підключений датчик СО2 (не входить до комплекту поставки). За підвищення концентрації газу він перемкне установку з режиму постійної роботи на максимальну швидкість (HIGH).

До установки може бути підключена панель керування А13 з рідкокристалічним екраном (не входить до комплекту поставки), яка забезпечує увімкнення/вимкнення установки, перемикання між низькою, середньою та високою швидкостями і відображення кімнатної температури.

Для запобігання обмерзанню рекуператорів в холодну пору року установка обладнана системою активного захисту. За датчиком температури відбувається зупинка припливного вентилятора, водночас тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор вмикається, і установка продовжує працювати в звичайному режимі.

МОНТАЖ      Vents ВУТ2 200 П

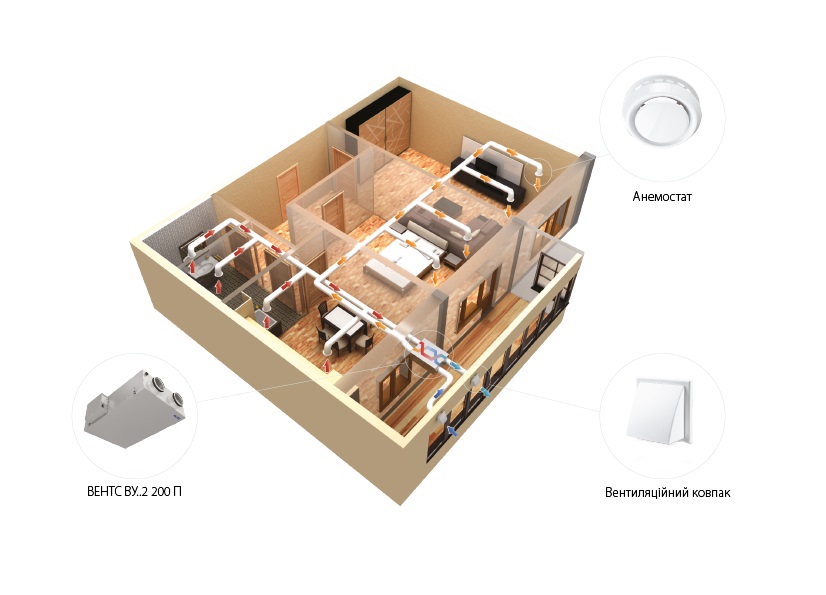

Установка призначена для підвісного стельового монтажу і може бути встановлена на балконі, горищі, у коморі, підвалі та інших основних і допоміжних приміщеннях.

Під час монтажу необхідно забезпечити доступ для сервісного обслуговування і ремонту з боку нижньої панелі. Установка ВУЕ2 200 П може застосовуватися як для стельового, так і настінного монтажу.

Характеристики   Vents ВУТ2 200 П

Параметр  LOW (низька)  MED (середня)  HIGH (максимальна)*  Одиниця виміру

Фазність     1

Швидкість     1     2     3     -

Струм     0.58     0.63     0.68     А

Максимальна потужність установки     67     104     142     Вт

Напруга     220-240     В

Частота струму     50     Гц

Продуктивність     80     143     220     м³/год

Частота обертання     1120     1890     2910     хв-1

Діаметр повітропроводу     125     мм

Фільтр: витяжка/приплив     кишеньковий G4 (код замовлення: СФК ВУТ2 200-250 П/П ЕС G4)     -

Температура повітря, яке переміщується     -25 ... +40     °С

Рівень звукового тиску на відстані 3 м     20     28     36     дБА

Ефективність рекуперації     89     %

Матеріал корпусу     алюмоцинк     -

Ізоляція     10 мм, спінений поліпропілен     -

Клас енергоефективності     B     -

Тип рекуператора     перекрестного тока     -

Монтаж     настінний, стельовий     -
