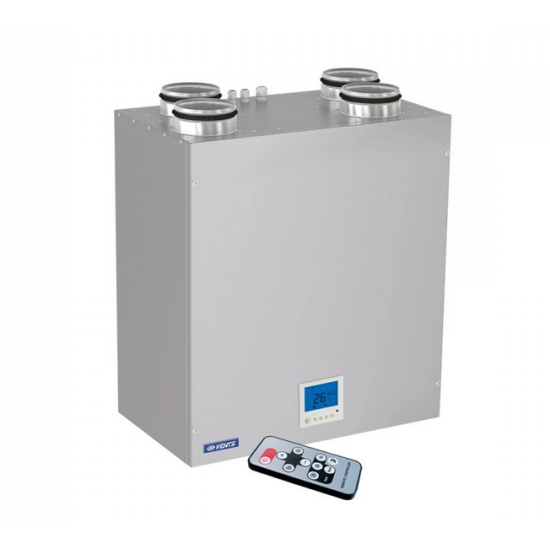

Припливно-витяжна установка Vents ВУТ 301 ЭВК міні ЕС

Припливно-витяжна установка Vents ВУТ 301 ЭВК міні ЕС з рекуперацією тепла

Опис установки Вентс ВУТ 301 ЭВК міні ЕС

Припливно-витяжні установки Вентс ВУТ 301 ЭВК міні ЕС з рекуперацією тепла, поєднані з кухонною витяжкою, є ідеальним рішенням для енергоефективної вентиляції приватних будинків та квартир. Установки працюють у двох режимах:

Режим "Рекуперація тепла". При вимкненій кухонній витяжці повітря з приміщення витягується по мережі повітроводів і передає тепло припливному повітрі в рекуператорі.

Режим "Кухонна витяжка". При включеній кухонній витяжці повітря забирається через кухонну парасольку і викидається безпосередньо у витяжний канал. В обох режимах забезпечується збалансована вентиляція в квартирі.

Призначені для з'єднання з повітропроводами Ø125 мм. Мають вбудований пульт керування.

Модифікації

ВУТ 300 ЕВК міні ЄС - установка із вбудованим пультом управління;
ВУТ 301 ЕВК міні ЄС – установка з виносним пультом управління.

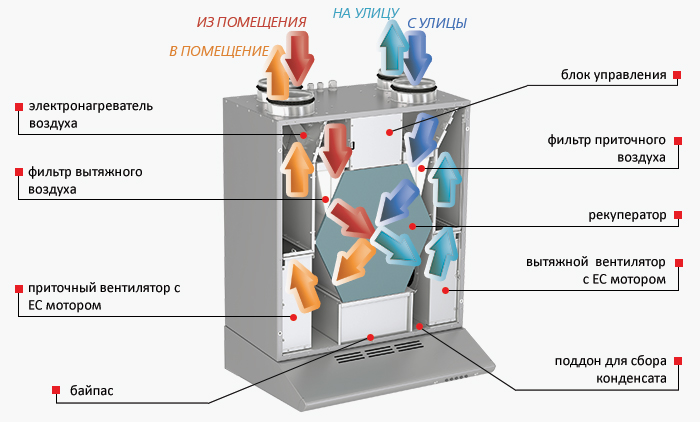

Корпус припливно-витяжної установки Vents ВУТ 301 ЭВК міні ЕС

Корпус виготовлений із сталі з полімерним покриттям білого кольору із внутрішньою тепло- та звукоізоляцією із спіненого поліпропілену товщиною 15 мм.

Фільтр Vents ВУТ 301 ЭВК міні ЕС

Для фільтрації припливного та витяжного повітря в установці є два вбудовані фільтри кишенькового типу зі ступенем очищення G4. Кухонна парасолька обладнана багатошаровим антижировим фільтром з алюмінію. Як окрема опція пропонується змінний фільтр з класом очищення F7.

Двигун установки Вентс ВУТ 301 ЭВК міні ЕС

Використовуються високоефективні електронно-комутовані (ЄС) мотори постійного струму із зовнішнім ротором, обладнані робочими колесами із загнутими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЄС-мотори характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

Рекуператор приточно-витяжної установки Vents ВУТ 301 ЭВК міні ЕС

В установках застосовуються рекуператори протиточного типу із високою ефективністю повернення тепла з полістиролу. Під блоком рекуператора розташований піддон для збирання та відведення конденсату.

Захист рекуператора від обмороження здійснюється шляхом періодичної зупинки вентилятора припливного на час необхідний для відтайки, за сигналом від датчика температури.

При необхідності рекуператор легко виймається для чищення. При включенні кухонної витяжки витяжне повітря направляється з неї безпосередньо в канал, в обхід рекуператора.

Нагрівач установки Vents ВУТ 301 ЭВК міні ЕС

Установки обладнані електронагрівачем, розташованим після рекуператора і припливним повітрям, що нагріває, до комфортної температури (до +30°С). ТЕН калорифера захищені від перегріву активним захистом по датчику температури у вентиляційному каналі, а також за сигналом від вбудованих термоконтактів: на 50°С з автоматичним перезапуском і на 90°С з ручним перезапуском. Наприкінці кожного циклу нагрівання відбувається продування ТЕНів.

Управління та автоматика Вентс ВУТ 301 ЭВК міні ЕС

Установка оснащена вбудованою системою автоматики з керуванням за допомогою багатофункціонального вбудованого або дистанційного пульта керування (входить до комплекту поставки). Кнопки керування швидкістю в режимі "Кухонна витяжка" розташовані на передній панелі кухонної парасольки.

Функції управління та захисту Vents ВУТ 301 ЭВК міні ЕС:

     Увімкнення/вимкнення установки з пульта керування. Продування ТЕНів при вимиканні.
     Три швидкості вентиляторів. Кожна швидкість налаштовується на етапі налагодження.
     Електронагрівач після рекуператора, що підтримує комфортну температуру повітря, що надходить у приміщення.
     Вхід до сигналу аварії від системи пожежної сигналізації.
     Захист рекуператора від обмерзання шляхом відключення вентилятора припливу на час відтавання.
     Перемикання режимів «рекуперація» та «кухонна витяжка».
     Релейний вхід для підключення датчика СО2 / вологості / IAQ або іншого сенсора, за сигналом якого установка перемикається на максимальну швидкість.
     Контролює засмічення фільтрів за лічильником мотогодин.
     Настоянка роботи установки за тижневим таймером.

Контрольована вентиляція за потребою Vents ВУТ 301 ЭВК міні ЕС:

Установка обладнана контактом релейного сигналу від зовнішнього датчика. Робота установки по зовнішньому датчику (наприклад, датчику СО2) дозволяє істотно скоротити енергоспоживання. Алгоритм роботи можна розглянути на прикладі роботи з датчиком СО2: Коли в приміщенні нікого немає, рівень СО2 низький і немає необхідності в інтенсивній вентиляції.

Установка працює на мінімальній швидкості для постійного провітрювання приміщень. Коли в приміщенні з'являються люди, рівень СО2 підвищується, і датчик передає сигнал про цю установку, замикаючи релейний контакт. Встановлення за цим сигналом автоматично перемикається на максимальну швидкість, і працює на ній, доки рівень СО2 не знизиться і контакт не розімкнеться. Після цього монтаж повертається на мінімальну швидкість. Для організації такого алгоритму достатньо придбати будь-який датчик із релейним виходом та підключити його до відповідного входу установки.

Монтаж Вентс ВУТ 301 ЭВК міні ЕС

Установка монтується до стіни за допомогою анкерних болтів у положенні, що забезпечує збирання та відведення конденсату в дренаж. При монтажі установки необхідно надати зручний доступ для проведення сервісного обслуговування. Для коректної роботи функції догрівання припливного повітря в повітроводі встановлюється канальний датчик температури (входить у комплект поставки) на відстані не менше 1 м від патрубка подачі повітря до приміщення.

Додаткові аксесуари для встановлення Вентс ВУТ 301 ЭВК міні ЕС

Для організації автоматичного контролю продуктивності та додаткового енергозбереження рекомендується встановлення датчиків СО2-1 або СО2-2.

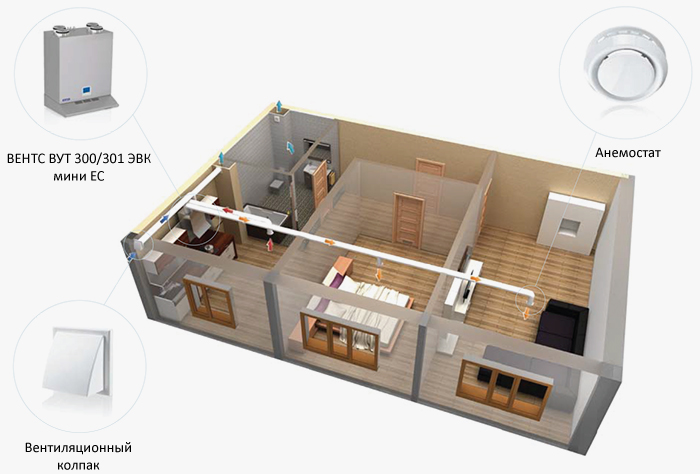

Варіант застосування Вентс ВУТ 301 ЭВК міні ЕС

Характеристики Vents ВУТ 301 ЭВК міні ЕС

Модель: Вентс ВУТ 301 ЭВК міні ЕС

Швидкість: min/max

Напруга, В: 230

Максимальна потужність вентилятора, Вт: 16/187

Потужність електричного нагрівача, Вт: 1500

Сумарна потужність встановлення, Вт: 1690

Струм вентилятора, А: 0,1/1,1

Струм електричного нагрівача, А: 6,5

Сумарний струм установки А: 7,6

Фазність: 1-фазний

Частота струму, Гц: 50

Продуктивність, м3/година: 270

Тип нагрівача: Електричний

Швидкість обертання, об/хв: 1280/3200

Рівень шуму на відстані 3м, dB(A): 28/42

Матеріал корпусу: Сталь пофарбована

Ізоляція: Фольгований спінений поліпропілен, 15 мм

Розмір повітряноводу, що підключається, мм: 125

Макс. температура повітря, що переміщається, °С: 60

мін. температура повітря, що переміщається, °С: -25

Маса, кг: 38

ЄС-мотор: Так

Рекуперація тепла: Так

Фільтр: витяжка/приплив: Кишеньковий G4/кишеньковий G4

Ефективність рекуперації до %: 95

Тип рекуператора: Протиток

Матеріал рекуператора: Полістирол

Виконання патрубків: Вертикальне

Тип установки: Припливно-витяжна з рекуперацією
