Канальний вентилятор Vents ВКМц 100 Б

Канальний вентилятор Vents ВКМц 100 Б

Канальний вентилятор Вентс ВКМц 100 Б у малошумному виконанні призначений для монтажу системи припливної або витяжної вентиляції діаметром 100 мм. Здатний забезпечити переміщення повітря з максимальною продуктивністю до 195 м3/год.

Конструкція

Корпус вентилятора Vents ВКМц 100 Б виготовлений із оцинкованої сталі. Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ВКМц…Р).

Двигун

Однофазні двигуни Vents ВКМц 100 Б із зовнішнім ротором оснащені відцентровим робочим колесом із загнутими назад лопатками. Двигун оснащений вбудованим тепловим захистом із автоматичним перезапуском. Застосування у двигуні підшипників
кочення забезпечує великий термін експлуатації (40000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP44.

Регулювання швидкості Vents ВКМц 100 Б

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови, що загальна потужність та робочий струм не перевищуватимуть номінальних параметрів регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300

Монтаж Vents ВКМц 100 Б

Вентилятор канальний можна встановлювати під будь-яким кутом щодо осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, що входять до комплекту постачання. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.

Приклад установки вентилятора Vents ВКМц 100 Б

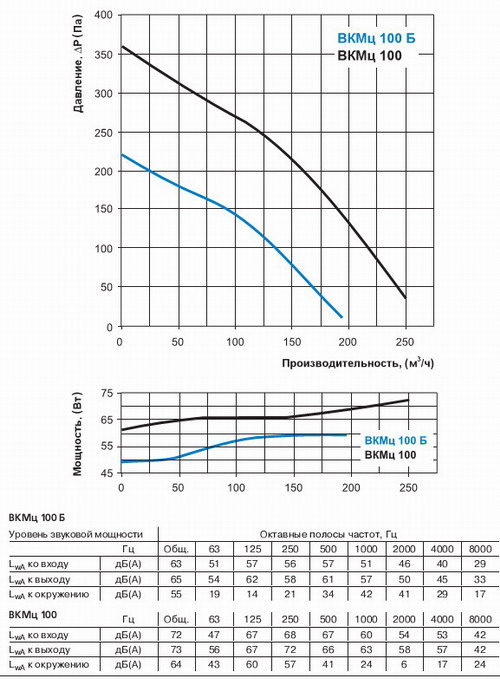

Технічні характеристики Vents ВКМц 100 Б

Параметр Величина

Напруга, 230

Струм, А 0,37

Частота струму, Гц 50

Максимальна потужність, Вт 60

Продуктивність, м3/год 195

Швидкість обертання, мін-1 2670

Рівень шуму з відривом 3 м, дБ(А) 35

Максимальна температура повітря, що переміщається, С -25....+55

Вага, кг 3,1

Захист, клас IPХ4

Розмір патрубка, мм 100
