Канальний вентилятор Vents ВКМц 150

Канальний вентилятор Vents ВКМц 150

Канальний вентилятор Вентс ВКМц 150 використовується як у припливних, так і у витяжних системах вентиляції приміщень різного призначення. Можливе встановлення вентиляторів на зовнішні стіни. Для приміщень із підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВКМц…Б).

Вентилятори даної серії обладнані німецькими двигунами, які досить добре себе зарекомендували на ринку. Для роботи у витяжній та припливній системі вентиляції рекомендуємо використовувати зворотний клапан КОМ 150 для запобігання зворотній тягі. Вентилятор поставляється із кріпильними кронштейнами.

Конструкція

Корпус вентилятора Vents ВКМц 150 виготовлений із оцинкованої сталі. Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ВКМц…Р). Корпус вентилятора незабарвлений.

Двигун

Однофазні двигуни Vents ВКМц 150 із зовнішнім ротором оснащені відцентровим робочим колесом із загнутими назад лопатками. Німецький двигун Blauberg оснащений вбудованим тепловим захистом із автоматичним перезапуском. Застосування двигуна підшипників кочення забезпечує великий термін експлуатації (40 000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора Вентс ВКМц 150 кожна турбіна під час складання проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP44.

Регулювання швидкості Vents ВКМц 150

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови, що загальна потужність та робочий струм не перевищуватимуть номінальних параметрів регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300. За допомогою даного вентилятора можна проводити включення, вимкнення вентилятора та його регулювання.

Регулятор швидкості

Монтаж Vents ВКМц 150

Вентилятор канальний можна встановлювати під будь-яким кутом щодо осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, що входять до комплекту постачання. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці. Рекомендується використовувати окремий автомат. Номінальний струм автоматичного вимикача - 1 А. Перетин провідників живлення - 0.75 мм. Наклейка із зображенням клем знаходиться всередині коробки.

При монтажі вентилятора на вулиці рекомендується встановлення захисного козирка над місцем монтажу вентилятора. Якщо цей варіант захисту не можливий, рекомендується при горизонтальній установці вентилятора з боку всмоктування встановити повітропровід довжиною не менше одного метра.


У цій схемі витяжної вентиляції приміщення кафе вентилятор монтується до стіни всередині приміщення в міжстельовому просторі (між капітальною та підшивною стелею). Для запобігання перетіканню повітря з вулиці при непрацюючому вентиляторі встановлюється зворотний клапан такого ж перерізу (на схемі не зображено).

Видалення повітря з приміщення відбувається через систему повітроводів із ґратами круглого перерізу – анемостатами. Регулювання витрати повітря через кожну решітку здійснюється шляхом регулювання тарілчастого клапана на анемостаті. На вулиці встановлюються або зовнішні ґрати або витяжний ковпак.

Якщо вентилятор Vents ВКМц 150 планується використовувати як припливний, необхідно передбачити фільтрацію повітря та його нагрівання в холодну пору року. Для цього завдання використовують фільтр та нагрівач. Фільтри можуть бути касетними чи кишеньковими. Регулювання потужності електричного нагрівача виконує система автоматики або вбудований блок керування нагрівом (серія електричних нагрівачів Вентс НК..У).

Гарантія Vents ВКМц 150

Виробник гарантує нормальну роботу вентилятора протягом гарантійного терміну 24 місяці.

У разі несправності роботи вентилятора з вини виробника протягом гарантійного строку, у відповідності до закону України, покупець має право на заміну вентилятора на підприємстві виробники.

Після закінчення гарантійного терміну при поломці вентилятора виробник приймає вентилятор на ремонт, що оплачується окремо.


Приклад монтажу вентилятора Vents ВКМц 150

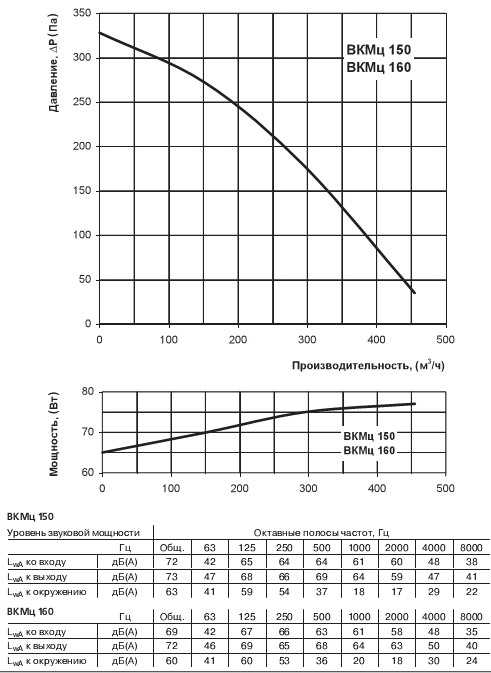

Технічні характеристики вентилятора Вентс ВКМц 150

Параметр Величина

Напруга, 230

Струм, А 0,33

Частота струму, Гц 50

Максимальна потужність, Вт 75

Продуктивність, м3/год 455

Швидкість обертання, мін-1 2770

Рівень шуму з відривом 3 м, дБ(А) 46

Максимальна температура повітря, що переміщається, С -25....+55

Вага, кг 3,8

Захист, клас IPХ4

Розмір патрубка, мм 150
