Канальний вентилятор Vents ВКМС 315

Канальний вентилятор Vents ВКМС 315

Канальний вентилятор Вентс ВКМС 315 призначений для використання у круглих системах припливної чи витяжної вентиляції з діаметром 315 мм. Ця модель має підвищену продуктивність (1880 м3/год) в порівнянні з моделлю ВКМ 315. Вентилятор можна встановлювати як усередині приміщення, так і зовні. Клас захисту двигуна та полімерне покриття вентилятора забезпечують таку можливість. У комплекті з вентилятором поставляються кріпильні кронштейни.

Конструкція

Корпус вентилятора Вентс ВКМС 315 виготовлений із сталі з полімерним покриттям.

Двигун

Однофазні двигуни Vents ВКМС 315 із зовнішнім ротором оснащені відцентровим робочим колесом із загнутими назад лопатками. Двигуни мають вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ВКМС).

Двигуни мають підшипники кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму, при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP44.

Регулювання швидкості Vents ВКМС 315

Плавне або ступінчасте регулювання та здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватиме номінальних параметрів регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1,5Н

Монтаж Vents ВКМС 315

Вентилятор канальний можна встановлювати під будь-яким кутом щодо осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, що входять до комплекту постачання. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.

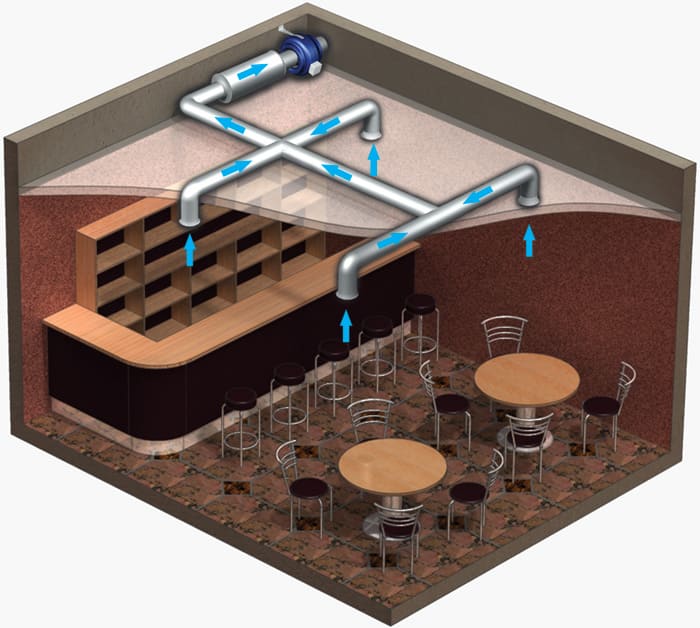

Приклад монтажу Vents ВКМС 315

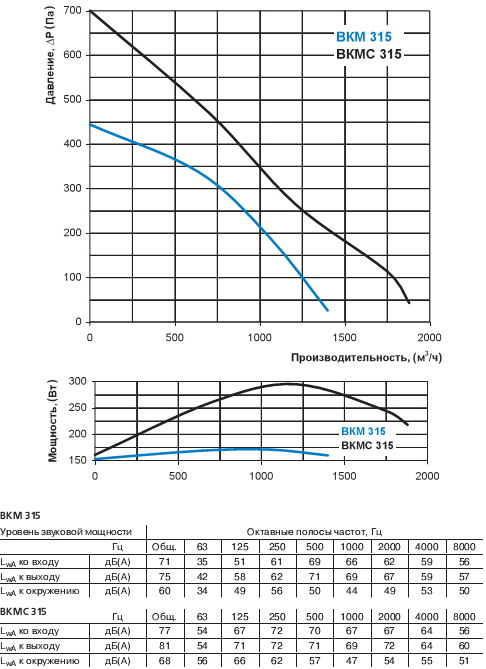

Технічні характеристики Vents ВКМС 315

Параметр Величина

Напруга, 230

Струм, А 1,34

Частота струму, Гц 50

Максимальна потужність, Вт 296

Продуктивність, м3/год 1880

Швидкість обертання, мін-1 2720

Рівень шуму з відривом 3 м, дБ(А) 54

Максимальна температура повітря, що переміщається, С -25....+50

Вага, кг 8,2

Захист, клас IPХ4

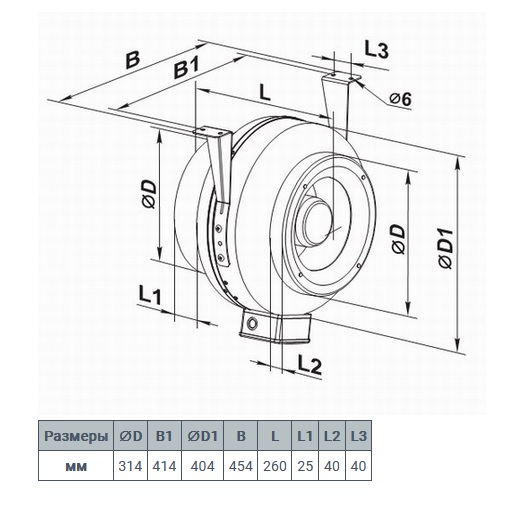

Розмір патрубка, мм 315
