Канальний вентилятор Vents ТТ 150

Канальний вентилятор Vents ТТ 150

Канальний вентилятор Вентс ТТ 150 є вентилятором у пластиковому корпусі. Дана серія поєднують у собі широкі можливості та високі характеристики осьових та відцентрових вентиляторів. Використовуються в припливно-витяжних системах вентиляції, які потребують високого тиску, потужного повітряного потоку та низького рівня шуму. Сумісні з повітропроводами діаметром 150 мм.

Вентилятори канальні ТТ є чудовим вибором для встановлення у витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів тощо. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

Корпуси вентиляторів Вентс ТТ 150 виготовляються з високоякісних та високоміцних матеріалів: ABС-пластика (100-200) та поліпропілену зниженої горючості (250-315). Блок двигуна з крильчаткою та клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на засувках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок та інструментів. Така конструкція максимально спрощує обслуговування вентилятора.

Всі моделі Vents ТТ 150 можуть оснащуватися регульованим таймером із діапазоном затримки відключення вентилятора від 2 до 30 хвилин (ТТ…Т). Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ТТ…Р).

Двигун

Однофазний двигун Vents ТТ 150 на підшипниках кочення має дві швидкості. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ТТ…С). Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна – IPX4.

Монтаж Vents ТТ 150

Вентилятори можуть встановлюватися на початку, середині та наприкінці системи повітроводів. Дозволяється монтаж під будь-яким кутом щодо осі вентилятора. В одній системі можливе встановлення кількох вентиляторів паралельно (для збільшення продуктивності) або послідовно (для збільшення робочого тиску).

Корпус вентилятора Vents ТТ 150 має плоску монтажну пластину, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній колодці. Для зручності монтажу та підключення монтажна коробка встановлюється у будь-якому положенні.

Канальний вентилятор 150 мм найпоширеніший і найчастіше застосовується для вентиляції приміщень побутового призначення. При його монтажі потрібно вибрати приміщення, де його рівень шуму не заважатиме. Це може бути коридор, вбиральня, комора або інше приміщення.

Регулювання швидкості Vents ТТ 150

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей (придбавається окремо). При необхідності плавного регулювання швидкості можна застосовувати тиристорний регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна.

Якщо необхідне ступінчасте регулювання швидкості, підійде регулятор П2-1-300. З його допомогою також можна, крім регулювання продуктивності вентилятора, одночасно вмикати або вимикати освітлення.

Приклад монтажу вентилятора Vents ТТ 150

Приклад 1: Встановлення вентилятора у витяжній системі ванної кімнати
Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення
Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

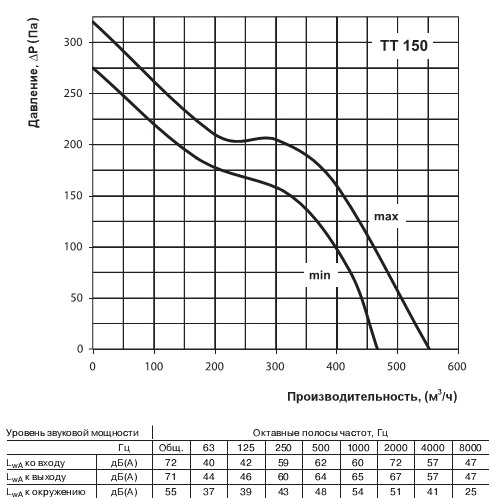

Технічні характеристики Vents ТТ 150

Параметр Розмір min max

Напруга, 230

Частота струму, Гц 50

Потужність, що споживається, Вт 30 60

Продуктивність, м3/год 467 552

Струм, А 0,17 0,27

Швидкість обертання, мін-1 1670 2450

Рівень шуму з відривом 3 м, дБ(А) 33 44

Максимальна температура повітря, що переміщається, З 60

Вага, кг 3

Захист, клас IPХ4

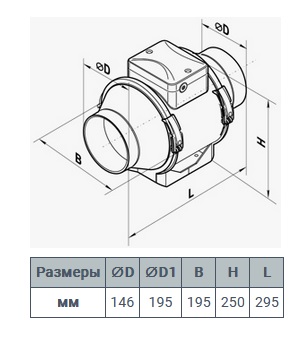

Розмір патрубка, мм 150
