Канальний вентилятор Vents ВКМц 315

Канальний вентилятор Vents ВКМц 315

Канальний вентилятор Вентс ВКМц 315 є круглим відцентровим вентилятором із максимальною продуктивністю до 1540 м3/год. Ці вентилятори використовуються для витяжних або припливних систем вентиляції для переміщення повітря мережею повітроводів з температурою в межах від -25°С до +45°С. Корпус вентилятора виготовлений із оцинкованої сталі, у вентиляторі використовується однофазний двигун. Можливе регулювання витрати повітря вентиляторів тиристорним регулятором (постачається окремо). Клас захисту вентилятора дозволяє використовувати його для зовнішнього монтажу.

Конструкція

Корпус вентилятора Вентс ВКМц 315 виготовлений із оцинкованої сталі. Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ВКМц…Р).

Двигун

Однофазні двигуни Vents ВКМц 315 із зовнішнім ротором оснащені відцентровим робочим колесом із загнутими назад лопатками. Двигун оснащений вбудованим тепловим захистом із автоматичним перезапуском. Застосування у двигуні підшипників
кочення забезпечує великий термін експлуатації (40000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP44.

Регулювання швидкості Vents ВКМц 315

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови, що загальна потужність та робочий струм не перевищуватимуть номінальних параметрів регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300.

Монтаж Vents ВКМц 315

Вентилятор канальний можна встановлювати під будь-яким кутом щодо осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, що входять до комплекту постачання. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці. Рекомендується використовувати окремий автомат.

При монтажі вентилятора на вулиці рекомендується встановлення захисного козирка над місцем монтажу вентилятора. Якщо цей варіант захисту не можливий, рекомендується при горизонтальній установці вентилятора з боку всмоктування встановити повітропровід довжиною не менше одного метра.

У цій схемі витяжної вентиляції приміщення кафе вентилятор монтується до стіни всередині приміщення в міжстельовому просторі (між капітальною та підшивною стелею). Для запобігання перетіканню повітря з вулиці при непрацюючому вентиляторі встановлюється зворотний клапан такого ж перерізу (на схемі не зображено).

Видалення повітря з приміщення відбувається через систему повітроводів із ґратами круглого перерізу – анемостатами. Регулювання витрати повітря через кожну решітку здійснюється шляхом регулювання тарілчастого клапана на анемостаті. На вулиці встановлюються або зовнішні ґрати або витяжний ковпак.

Якщо вентилятор Vents ВКМц 315 планується використовувати як припливний, необхідно передбачити фільтрацію повітря та його нагрівання в холодну пору року. Для цього завдання використовують фільтр та нагрівач. Фільтри можуть бути касетними чи кишеньковими. Регулювання потужності електричного нагрівача виконує система автоматики або вбудований блок керування нагрівом (серія електричних нагрівачів Вентс НК..У).

Гарантія Vents ВКМц 315

Виробник гарантує нормальну роботу вентилятора протягом гарантійного терміну 24 місяці.

У разі несправності роботи вентилятора з вини виробника протягом гарантійного строку, у відповідності до закону України, покупець має право на заміну вентилятора на підприємстві виробники.

Після закінчення гарантійного терміну при поломці вентилятора виробник приймає вентилятор на ремонт, що оплачується окремо.

Приклад монтажу вентилятора Vents ВКМц 315

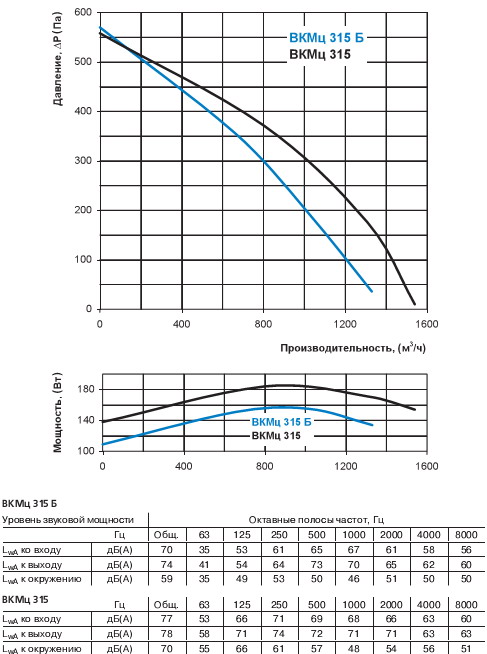

Технічні характеристики Вентс ВКМц 315

Параметр Величина

Напруга, 230

Струм, А 0,81

Частота струму, Гц 50

Максимальна потужність, Вт 185

Продуктивність, м3/год 1540

Швидкість обертання, мін-1 2730

Рівень шуму з відривом 3 м, дБ(А) 53

Максимальна температура повітря, що переміщається, С -25....+45

Вага, кг 5,7

Захист, клас IPХ4

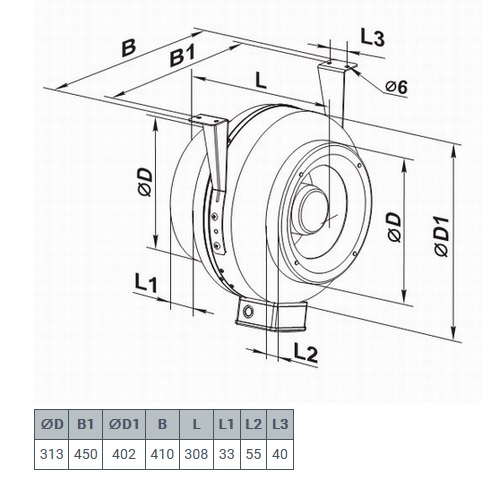

Розмір патрубка, мм 315
