Канальний вентилятор Vents ТТ ПРО 160

Канальний вентилятор Vents ТТ ПРО 160

Канальний вентилятор Вентс ТТ ПРО 160 використовується для вентиляції припливної або витяжної приміщень різного призначення. Встановлюється у закритих приміщеннях, здатний переміщати повітря з максимальною продуктивністю 565 м3/год та температурою до +60°С. Корпус виготовлений із пластику зниженої горючості. Оснащений двошвидкісним однофазним електродвигуном. При необхідності продуктивність можна регулювати ступінчасто або плавно. З'єднуються з повітропроводами або іншими елементами вентиляції діаметром 160 мм.

Вентилятори Vents ТТ ПРО 160 підходять для вентиляції ванної, пральної та інших вологих приміщень, так як корпус і крильчатка не піддаються корозії.

Конструкція

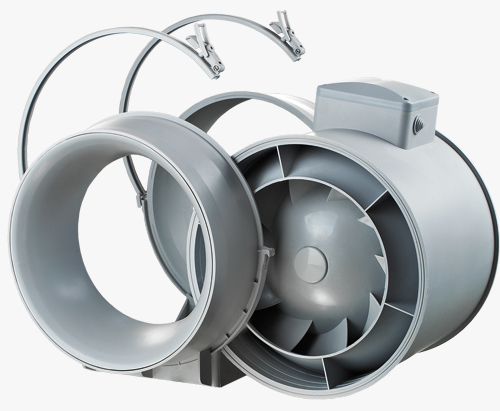

Корпус вентилятора Vents ТТ ПРО 160 виготовляється із пластику зниженої горючості. Блок двигуна з крильчаткою та клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на засувках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок та інструментів. Така конструкція гранично спрощує обслуговування вентилятора та його монтаж.

Всі моделі можуть оснащуватися регульованим таймером із діапазоном затримки відключення вентилятора від 2 до 30 хвилин.

Двигун Vents ТТ ПРО 160

Використовується однофазний двигун на підшипниках кочення. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна – IPX4.

Монтаж Vents ТТ ПРО 160

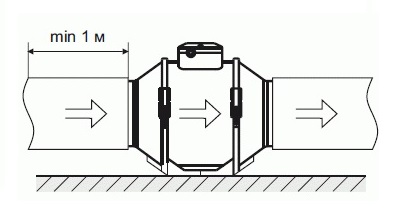

Вентилятор канальний може кріпитися до стіни, стелі або підлоги. Монтаж здійснюється за допомогою монтажної пластини на корпусі вентилятора. Для зменшення навантаження на вентилятор бажано з боку всмоктування вентилятора залишити пряму ділянку повітроводу завдовжки не менше 1 метра.

Гарантія Vents ТТ ПРО 160

Виробник гарантує нормальну роботу виробу протягом 24 місяців (2 роки) з моменту продажу виробу за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.

Регулювання швидкості Vents ТТ ПРО 160

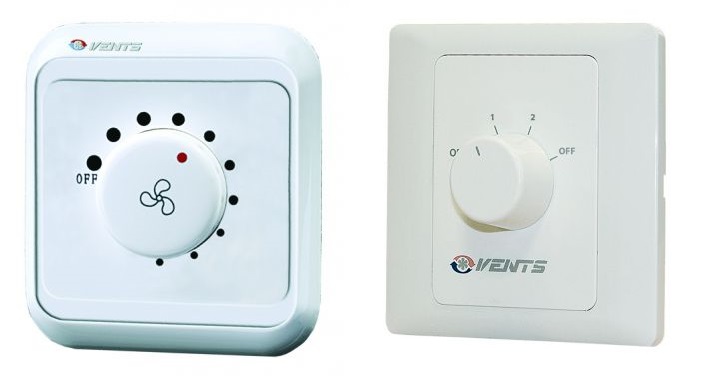

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей (придбавається окремо). При необхідності плавного регулювання швидкості можна застосовувати тиристорний регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна.

Якщо необхідне ступінчасте регулювання швидкості, підійде регулятор П2-1-300. З його допомогою також можна, крім регулювання продуктивності вентилятора, одночасно вмикати або вимикати освітлення.

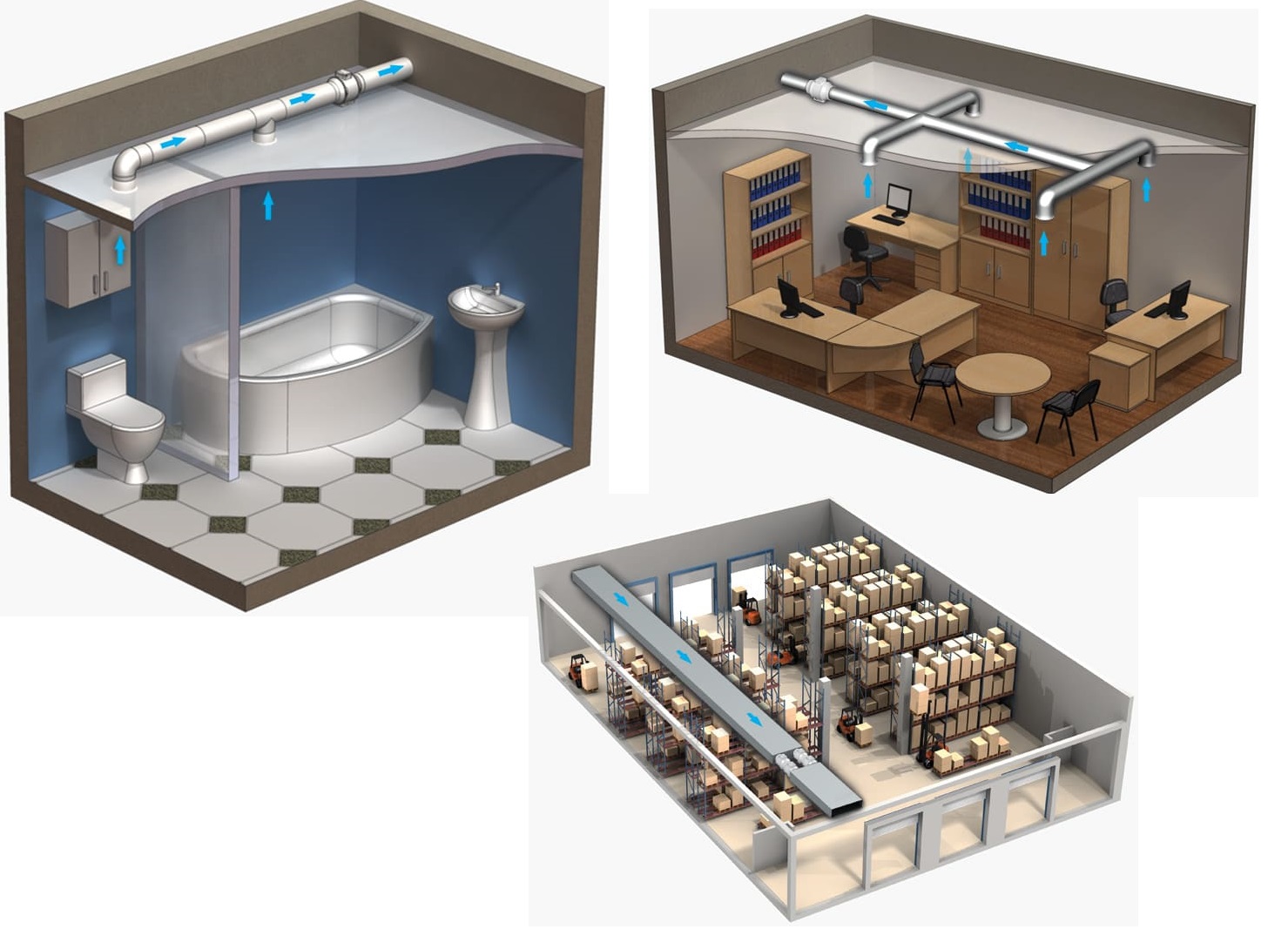

Приклад монтажу вентилятора Vents ТТ ПРО 160

Приклад 1: Встановлення вентилятора у витяжній системі ванної кімнати
Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення
Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

Технические характеристики Vents ТТ ПРО 160

Параметр Розмір min max

Напруга, 220

Частота струму, Гц 50

Потужність, що споживається, Вт 42 50

Продуктивність, м3/год 415 565

Струм, А 0,19 0,22

Швидкість обертання, мін-1 1940 2620

Рівень шуму з відривом 3 м, дБ(А) 37 46

Максимальна температура повітря, що переміщується, З 60

Вага, кг 2,3

Захист, клас IPХ4

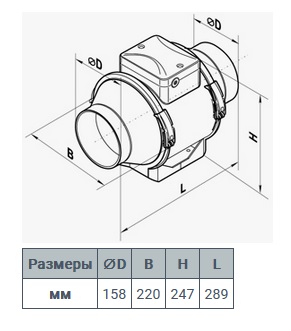

Розмір патрубка, мм 160
