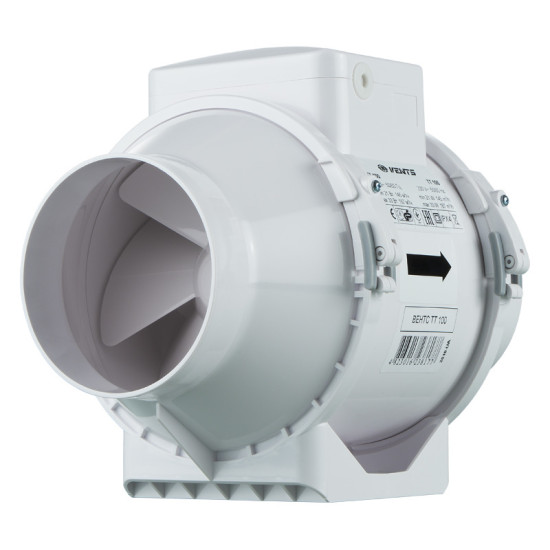

Канальний вентилятор Vents ТТ 200

Канальний вентилятор Vents ТТ 200

Канальний вентилятор Вентс ТТ 200* являє собою вентилятор, що вбудовується в канал 200 мм в пластиковому корпусі.

Вентилятори Вентс ТТ поєднують у собі широкі можливості та високі характеристики осьових та відцентрових вентиляторів. Використовуються в припливно-витяжних системах вентиляції, які потребують високого тиску, потужного повітряного потоку та низького рівня шуму. Сумісні з повітроводами діаметром 200 мм.

Вентилятори канальні ТТ є чудовим вибором для встановлення у витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів тощо. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

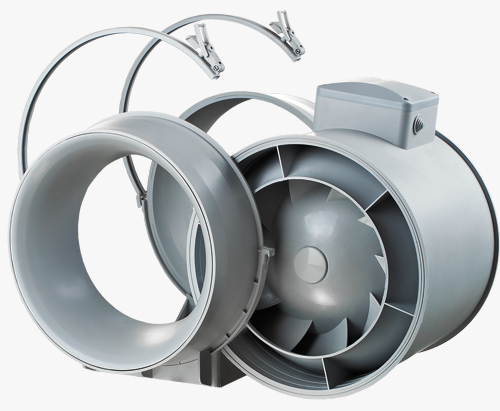

Корпуси вентиляторів Вентс ТТ 200 виготовляються з високоякісних та високоміцних матеріалів: ABС-пластика (100-200) та поліпропілену зниженої горючості (250-315). Блок двигуна з крильчаткою та клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на засувках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок та інструментів. Така конструкція максимально спрощує обслуговування вентилятора.

Всі моделі Vents ТТ 200 можуть оснащуватися регульованим таймером із діапазоном затримки відключення вентилятора від 2 до 30 хвилин (ТТ…Т). Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ТТ…Р).

Двигун

Однофазний двигун Vents ТТ 200 на підшипниках кочення має дві швидкості. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ТТ…С). Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна – IPX4.

Монтаж Vents ТТ 200

Вентилятори можуть встановлюватися на початку, середині та наприкінці системи повітроводів. Дозволяється монтаж під будь-яким кутом щодо осі вентилятора. В одній системі можливе встановлення кількох вентиляторів паралельно (для збільшення продуктивності) або послідовно (для збільшення робочого тиску).

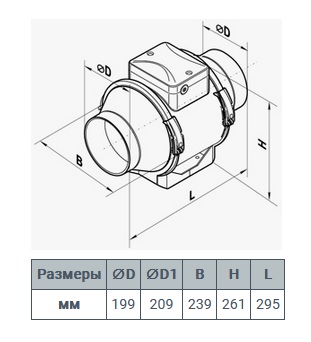

Корпус вентилятора Vents ТТ 200 має плоску монтажну пластину, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній колодці. Для зручності монтажу та підключення монтажна коробка встановлюється у будь-якому положенні.

Канальний вентилятор 200 мм найпоширеніший і найчастіше застосовується для вентиляції приміщень побутового призначення. При його монтажі потрібно вибрати приміщення, де його рівень шуму не заважатиме. Це може бути коридор, вбиральня, комора або інше приміщення.

Регулювання швидкості Vents ТТ 200

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей (придбавається окремо). При необхідності плавного регулювання швидкості можна застосовувати тиристорний регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна.

Якщо необхідне ступінчасте регулювання швидкості, підійде регулятор П2-1-300. З його допомогою також можна, крім регулювання продуктивності вентилятора, одночасно вмикати або вимикати освітлення.

Приклад монтажу вентилятора Vents ТТ 200

Приклад 1: Встановлення вентилятора у витяжній системі ванної кімнати
Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення
Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

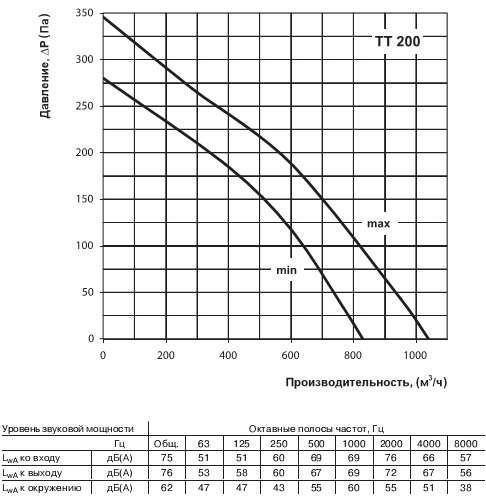

Технічні характеристики Vents ТТ 200

Параметр Розмір min max

Напруга, 230

Частота струму, Гц 50

Потужність, що споживається, Вт 90 125

Продуктивність, м3/год 830 1040

Струм, А 0,4 0,55

Швидкість обертання, мін-1 2045 2510

Рівень шуму з відривом 3 м, дБ(А) 45 52

Максимальна температура повітря, що переміщається, З 60

Вага, кг 6,4

Захист, клас IPХ4

Розмір патрубка, мм 200
