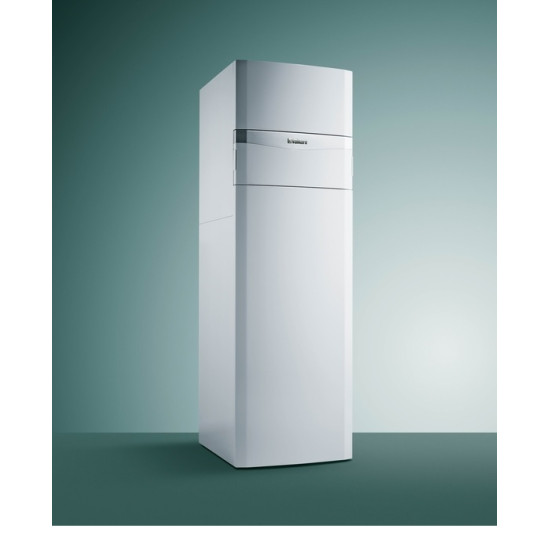

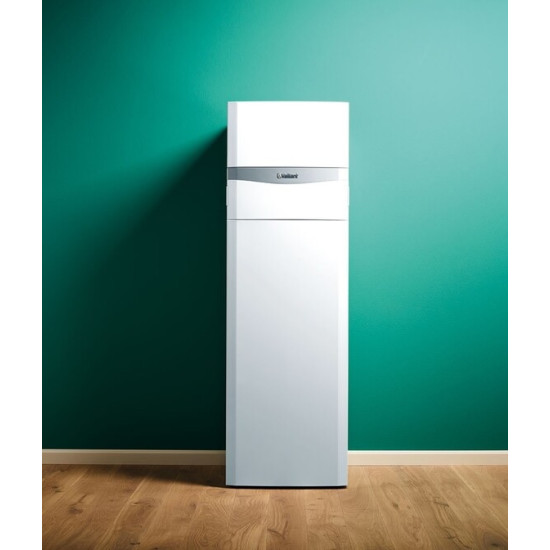

Котел газовий конденсаційний Vaillant ecoCOMPACT VSC D 306/4-5 190

Компактна сонячна система Vaillant ecoCOMPACT VSC D 306/4-5 190 для нагрівання гарячої води з вбудованим водонагрівачем ємністю 190л та конденсаційним котлом потужністю 30 кВт

Використовується для підігріву гарячої води за рахунок сонячної енергії або вбудованого газового котла та опалення за допомогою конденсаційного котла

Vaillant ecoCOMPACT VSC D 306/4-5 190 – поєднує в одному корпусі високу ефективність конденсаційного котла, комфорт користування гарячою водою, який дає водонагрівач та можливість використання сонячної енергії.

Казани Vaillant ecoCOMPACT VSC D 306/4-5 190 мають потужність 30 кВт при роботі в режимі газового котла, обладнані ємнісним водонагрівачем ємністю 190 л і сонячною станцією «drain back». Безпосередньо до котла можна підключити до трьох сонячних колекторів.

Особливості Vaillant ecoCOMPACT VSC D 306/4-5 190

Конденсаційний газовий підлоговий опалювальний апарат

Цілком виключається можливість закипання системи за рахунок унікальної запатентованої конструкції самозливної системи DrainBack. Це гарантує довговічність всіх компонентів системи, тривалий термін служби, безпеку під час перебоїв у електропостачанні.

Максимальний сонячний внесок за мінімальних витрат. Система завжди перебуває у режимі готовності. Немає простоїв через закипання

Вбудований регулятор для керування всією сонячною системою;

Вбудований ємнісний водонагрівач

Вбудована незакипаюча сонячна станція.

Зручна експлуатація з можливістю обліку тепла від сонця.

Широка модуляція пальника та нова система змішування газ-повітря для економного використання газу.

Середній за опалювальний сезон ККД 108% (при температурному режимі 40/30 ° С)

Низьке споживання електроенергії. Насос із частотним регулюванням

Aqua-Сondens-System – використання теплоти конденсації під час роботи з водонагрівачем

Aqua-Power-Plus – робота котла в режимі підвищеної потужності (на 12%) під час приготування гарячої води

Найнижчі втрати тепла нагрітого бака. Товщина ізоляції 6 см

Система рециркуляції (опція). Для досягнення максимального комфорту ГВП.

Захист від легіонели (опція).

Можливості встановлення auroCOMPACT

 Опалення та приготування гарячої води

 Застосовуємо для використання в низькотемпературних системах радіаторного та панельно-променистого опалення

 Для житлових будинків, що реконструюються і будуються.

 Можливість використання повітря для горіння, як із приміщення, так і зовні з використанням усіх систем димоходів/повітропроводів Vaillant для конденсаційних котлів

Оснащення Vaillant ecoCOMPACT VSC D 306/4-5 190

 Первинний теплообмінник із нержавіючої сталі. Надійна, перевірена часом конструкція. Понад 3 млн. установок із 2004 року.
 Вбудований насос системи опалення з частотним керуванням, зворотний клапан на лінії подачі, відведення конденсату з апарату
 Пальник з автоматичним регулюванням співвідношення газ – повітря.
 Електронний датчик тиску води у системі
 Можливість налаштування на часткову потужність для режиму опалення
 Електронне запалення та контроль над процесом горіння
 Накопичувальний водонагрівач 190 л з пошаровим нагріванням.
 Вбудована сонячна станція "drain back"
 Вбудоване керування водонагрівачем
 Трьохходовий клапан, запобіжний клапан, розширювальний бак 15 л.
 Вбудована комунікаційна шина eBus

Vaillant auroCOMPACT VSC D 306/4-5 190 підлоговий газовий конденсаційний котел із вбудованим бойлером ГВП об'ємом 188 л

Підлоговий газовий конденсаційний котел Vaillant auroCOMPACT VSC D 306/4-5 190 це відмінне рішення для забезпечення опалення та гарячого водопостачання за допомогою вбудованого бойлера ГВП об'ємом 188 л., у поєднанні з ефективною технологією конденсації та підключенням сонячних колекторів досягається

Vaillant auroCOMPACT VSC D 306/4-5 190 призначений для роботи в комбінації із сонячними панелями, тим самим забезпечуючи максимальний рівень комфорту та енергоефективності за мінімальних витрат, економія газу при приготуванні гарячого водопостачання досягає 83% за рахунок відновлюваної сонячної енергії.

 Вбудована самозливна установка DrainBack виключає можливість закипання системи та гарантує тривалий термін експлуатації.

 Інтелектуальна система контролю горіння аналізує якість газу та регулює співвідношення елементів у газоповітряній суміші, оптимізуючи процес її згоряння.

 Інтелектуальна панель управління дає легкий доступ до налаштувань опалювального котла Vaillant auroCOMPACT VSC D 306/4-5 190, також є можливість керувати опалювальним приладом віддалено при підключенні погодозалежної автоматики SensoCOMFORT VRT 720 та інтернет-шлюзу sensoNET VR 9

 Конденсаційний котел Vaillant auroCOMPACT VSC D 306/4-5 190 має низьке споживання газу та електроенергії (не більше 175 Вт), високий рівень звукоізоляції, стійку роботу при низькому тиску газу та тривалий термін експлуатації.

 Глибокий ступінь модуляції діапазон потужності від 20% до 100% забезпечує раціональний розподіл ресурсів для опалення та приготування ГВП, а ефективна технологія конденсації забезпечує високий ККД до 108%.

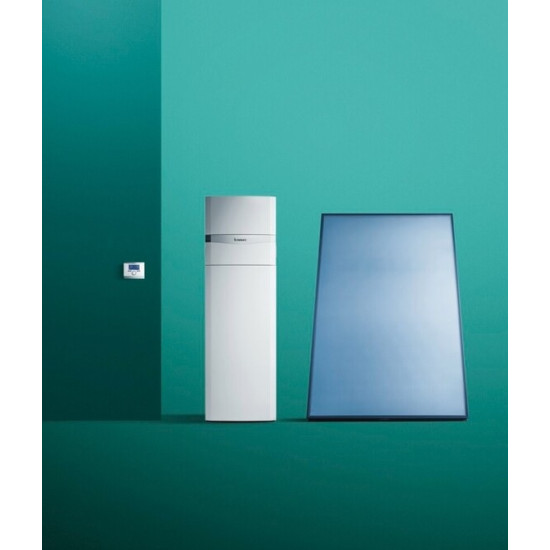

Робота в комбінації із сонячними колекторами

Система опалення Vaillant ecoCOMPACT VSC D 306/4-5 190 передбачає опціональне оснащення сонячними колекторами, дозволяючи виробляти екологічно безпечну сонячну енергію, знижуючи експлуатаційні витрати опалювальної системи, сонячні панелі здатні заощаджувати до 83% газу для приготування гарячої води.

Комфорт та ефективність приготування ГВП

Забезпечення максимального комфорту у приготуванні ГВП з використанням високих технологій:

• Aqua-Power-Plus – під час приготування гарячої води котел Vaillant auroCOMPACT VSC D 306/4-5 190 працює на підвищеній потужності.

• Aqua-Condens-System - ГВП здійснюється в конденсаційному режимі з використанням прихованої теплової енергії.

Самозливна технологія Drain Back

Унікальна технологія розроблена для невелювання головного недоліку геліосистем (перегрів теплоносія), який відбувається в результаті тривалого нагрівання рідини сонячною енергією, навіть тоді, коли в цьому немає необхідності, часто закипання системи може вивести її з ладу.

Самозливна установка DrainBack запобігає закипанню теплоносія шляхом його циркуляції через сонячну панель, під час відключення циркуляційного насоса рідина зливається у спеціально передбачену ємність, спустошуючи сонячні колектори та магістральні трубопроводи, виключаючи закипання системи.

Панель керування Vaillant ecoCOMPACT VSC D 306/4-5 190

Ергономічна та інтелектуальна панель має стильний сучасний дизайн та широкий спектр функцій для регулювання роботи газового котла Vaillant auroCOMPACT VSC D 306/4-5 190 з урахуванням Ваших потреб.

Додаткова енергія

Процес конденсації водяної пари з диму приносить додатково до 15% теплової енергії, що суттєво знижує енерговитрати.

Ефективна звукоізоляція

Корпус обладнаний спеціальною звукоізоляцією, яка забезпечує високий ступінь поглинання шумів, це, в свою чергу, істотно підвищує акустичний комфорт у приміщенні.

Гідравлічні установки Vaillant ecoCOMPACT VSC D 306/4-5 190

Можливість налаштування витрати теплоносія та його напору під особливості гідравліки тієї чи іншої системи.

Це забезпечує чудову роботу як у невеликій квартирі, так і в котеджі середніх розмірів.

Шина eBUS

eBUS електронний шинний протокол передачі сигналів між приладами.

Дозволяє безпосередньо підключати різні регулятори Вайлант, що забезпечують співвідношення теплової енергії з потребами будівлі.

Також з їх допомогою можливе одночасне керування кількома контурами та різними опалювальними приладами, наприклад (котел + тепловий насос + сонячний колектор).

Газові налаштування Vaillant ecoCOMPACT VSC D 306/4-5 190

Автоматика постійно контролює якість газу та процес його згоряння, а також підлаштовує кількість газу та повітря для оптимального процесу горіння газоповітряної суміші.

Основний теплообмінник

Виготовлений із високоякісної нержавіючої сталі, має високий ступінь захисту від утворення накипу завдяки турбулентності протоки теплоносія.

Вторинний нагрівач

Пластинчастий вторинний теплообмінник виготовлений із нержавіючої сталі.

Частотний циркуляційний насос

У котлі Vaillant auroCOMPACT VSC D 306/4-5 190 встановлено новий високоефективний енергозберігаючий частотний циркуляційний насос.

Перемикання швидкості адаптивне і залежить від теплового навантаження.

Обмежувач протоки та сітчастий фільтр

Сітчастий фільтр встановлений на лінії подачі, перед вторинним теплообмінником, що у свою чергу забезпечує його захист від забруднення, в той час, як обмежувач протоки підтримує задану різницю температур.

Вимірник тиску

Визначає поточний тиск, інформація виводиться на Ж.К дисплей панелі керування.

Характеристики Vaillant ecoCOMPACT VSC D 306/4-5 190

Теплова потужність (в режимі 40/30 ° С), кВт 10,8 - 32,4

Теплова потужність (в режимі 80/60 ° С), кВт 10,0 - 30,0

Теплова потужність у режимі ГВП, кВт 34

Виробляє. по гарячій воді (при нагріванні на Т = 35 ° С), л / год 830

Температура відпрацьованих газів мін/макс, °С 40 / 80

Утворення конденсату (рН 3,5 - 4) у режимі 40/30 °С, л/год 3,1

Зміст СО², % 9,0

Викиди NOx, мг/кВтч < 60

Залишковий напір циркуляційного насоса (номінал), мбар 250

Макс. температура магістралі, що подає, °С 90

Діапазон налаштування температури магістралі, що подає, °С 35 - 85

Температура гарячої води, °С 40 -60

Об'єм розширювального бака, л 15

Макс. робочий тиск у контурі опалення/водопостачання, бар 3 / 10

Підключення до електромережі, В/Гц 230/50

Споживання електроенергії, не більше, Вт 120

Розмір з'єднань димоходу, мм 60/100

Габаритні розміри, мм (висота х ширина х глушина) 1350 х 600 х 570

Робоча вага, кг 205

Виробник Німеччина
