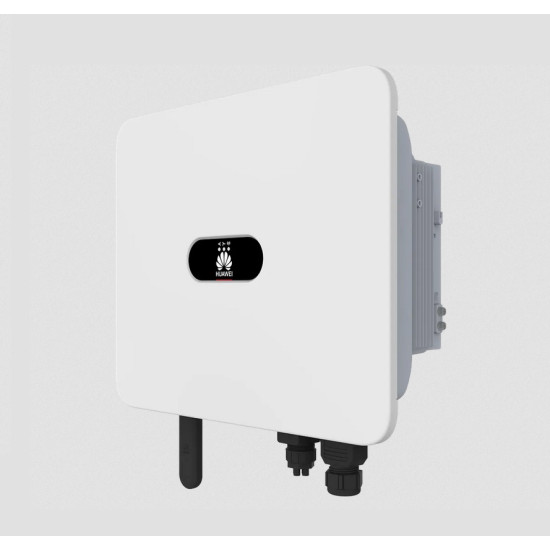

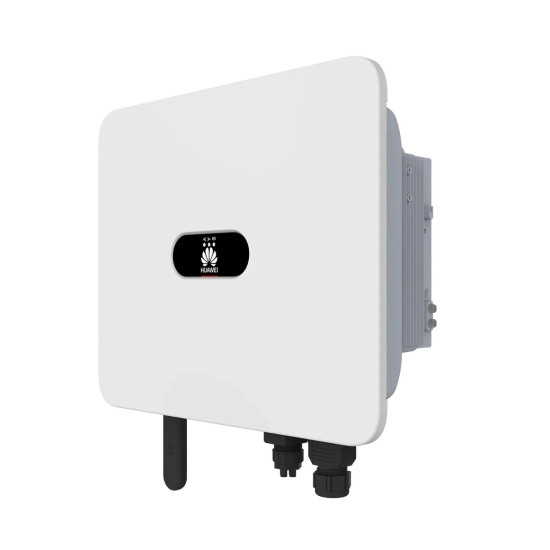

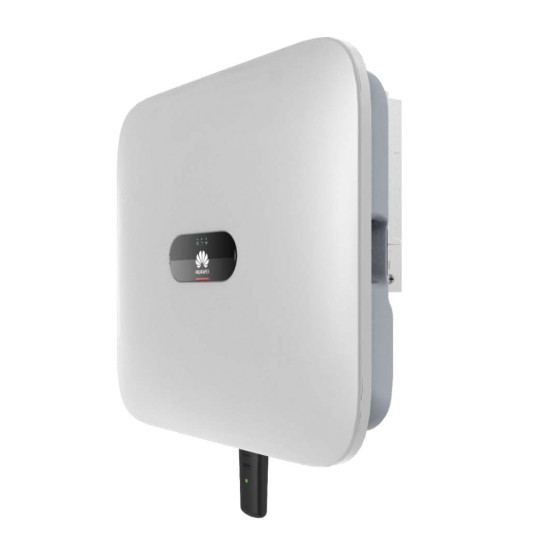

Мережевий інвертор Huawei SUN 2000-20K-МВО

Мережевий інвертор Huawei SUN 2000-20K-МВО

Сучасний високоефективний трифазний мережевий інвертор Huawei SUN 2000-20K-МВО на 20 кВт з можливістю підключення сонячного масиву до 30 кВт (150%). Інвертор витримує тривалі навантаження з боку змінного струму до 110%, а також дозволяє дистанційно керувати активною реактивною потужністю. Ефективність становить понад 98,65%, що забезпечує максимальну генерацію енергії із сонячних панелей.

Модель Huawei SUN 2000-20K-МВО має інтегрований захист від перенапруг AC/DC типу II SPD, захист від перевантаження, короткого замикання, захист від витоку струму, перевищення температури, додатково здатний інформувати про помилки заземлення. Інвертор також має високий рівень захисту від пилу та вологи, що забезпечує надійність, безпеку та довговічність експлуатації.

Особливістю цієї моделі Huawei SUN 2000-20K-МВО є наявність 2 MPP-трекерів, що значно підвищує продуктивність усієї системи. Інтелектуальний блок керування масивом забезпечує надійну комунікацію з інверторами та дозволяє одним натисканням запускати систему в роботу.

Інвертор Huawei SUN 2000-20K-МВО оснащений 2 MPPT трекерами з широким діапазоном роботи MPPT 160-650В та робочим вхідним струмом до 27 А, що дозволяє підключати сонячні панелі великої потужності. Модель підтримує функцію сканування ВАХ (V-I) для точного визначення параметрів кожного стрінгу.

У комплекті поставки надається WiFi модуль для підключення до хмарного сервісу моніторингу на базі FusionSolar Cloud. Моніторинг дозволяє стежити за роботою системи, переглядати графіки за весь час експлуатації та практично за всіма електричними параметрами інвертора. Формувати статистику генерації, виробленої сонцем, відданої споживачеві чи мережу. Також платформа дозволяє віддалено оновлювати програмне забезпечення, що спрощує експлуатацію та технічне обслуговування сонячних електростанцій. Опціонально можна підключити Ethernet Логер.

Мережеві СЕС найшвидше окупні станції з усіх типів сонячних станцій. Зі зростанням цін на електроенергію, мережеві СЕС стають масово затребуваними не тільки для промислового, виробничого, торговельного застосування, а й для приватних домогосподарств.

Мережеві станції використовуються для виконання основних завдань:

Компенсації власного споживання - зниження витрат. Введення в експлуатацію не потребує будь-яких погоджень з обленерго. На введенні встановлюється лічильник обліку, щоб інвертор міг регулювати потужність генерації, щоб уникнути перетікання електроенергії в мережу.
Компенсації власного споживання за програмою NetBilling – зниження витрат. Це система, за якою вироблені надлишки генерації електроенергії віддаються до міської мережі та зараховуються на баланс, з подальшою можливістю їх використання за взаємозаліком. Передбачається введення в експлуатацію станції за спрощеною процедурою.
Продаж виробленої електроенергії за програмою "Зеленого тарифу" - для бізнесу та інвестицій. Введення в експлуатацію станції потребує погодження та підписання договору з обленерго.

Інвертор мережного типу не працює з акумуляторами для забезпечення резервного живлення об'єкта.

Споживання об'єкті може бути більше, ніж номінальна потужність інвертора, оскільки інвертор дозволяє всю вироблену енергію використовуватиме власного електроживлення, тобто. "домішувати" до електроспоживання, щоб якнайменше використовувати недостатню електроенергію з міської мережі. Часто потужність мережної СЕС проектується із доступної вільної площі для встановлення сонячних панелей.

Huawei SUN 2000-20K-МВО - оптимальне рішення для побудови сонячної електростанції для приватного домогосподарства або невеликого комерційних підприємства. Дана модель стане надійним елементом у побудові мережевої СЕС, забезпечить безпеку роботи та зручне управління, дозволить швидко повернути вкладені інвестиції.

Особливості Huawei SUN 2000-20K-МВО:

Макс. ефективність до 98,65%
2 MPPT з можливістю навантаження до 150%
Широкий діапазон роботи MPPT: 160-950В
Функція сканування ВАХ (V-I) кожного стрінгу
Вбудований інтегрований захист тип II SPD на стороні DC і АС
Здатність тривалого навантаження з боку змінного струму (110%)

Інвертор є ключовим елементом будь-якої електростанції. Тому важливо підібрати обладнання лише найкращої якості з високими технічними показниками. Саме до такої категорії можна віднести трифазний інвертор мережі Huawei SUN2000-20KTL-M0. Цей інвертор відноситься до серії M0 - нових високоефективних інверторів від компанії Huawei. Власне, компанія Huawei – один із світових лідерів у виготовленні електротехніки. Тому надійність продукції підтверджена численними тестуваннями провідними експертними комісіями.

Номінальна потужність цього інвертора Huawei SUN 2000-20K-МВО складає 20 кВт. Здебільшого такий інвертор призначається до роботи на малопотужних СЕС, переважно домашніх. Висока ефективність даного інвертора (ККД дорівнює показнику 98.65%) дозволяє йому ефективніше перетворювати постійний струм на змінний (з меншим відсотком втрат). Особливістю цього інвертора є можливість працювати із масивом фотомодулів потужністю до 26.88 кВт. Тобто, інвертор здатний витримувати значні навантаження. Максимальний показник напруги дорівнює показнику 1080 В. Стартова напруга дорівнює значенню 200 В. Допустимий діапазон напруги – від 160 до 950 В. Архітекткра пристрою передбачає використання двох MPPT трекерів, що дозволяє підключати до SUN2000-20KTL-M0 дві маси. Кількість входів – 4. Струм короткого замикання має значення 30 А.

На виході номінальний показник потужності дорівнює значенню 20 кВт. На виході максимальний показник потужності може становити до 22000 Вт. Номінальний показник напруги – 220/380 В. Частота – 50/60 Гц.

Габарити Huawei SUN 2000-20K-МВО пристоюють – 525 на 470 на 262 2 мм. Вага складає 25 кг. Пристрій з даними ваги та розмірів можна вважати легким для монтування, тому його встановлення в систему сонячної електростанції не потребує значних зусиль. Діапазон робочої температури навколишнього середовища від -25 до +60 °C. Пристрій відповідає стандарту захисту IP65, що уможливлює попадання вологи або пилу всередину пристрою.

Налаштування мережного інвертора Huawei SUN 2000-20K-МВО здійснюється через інтерфейси передачі WLAN, RS485 і модулі 3/4 G.

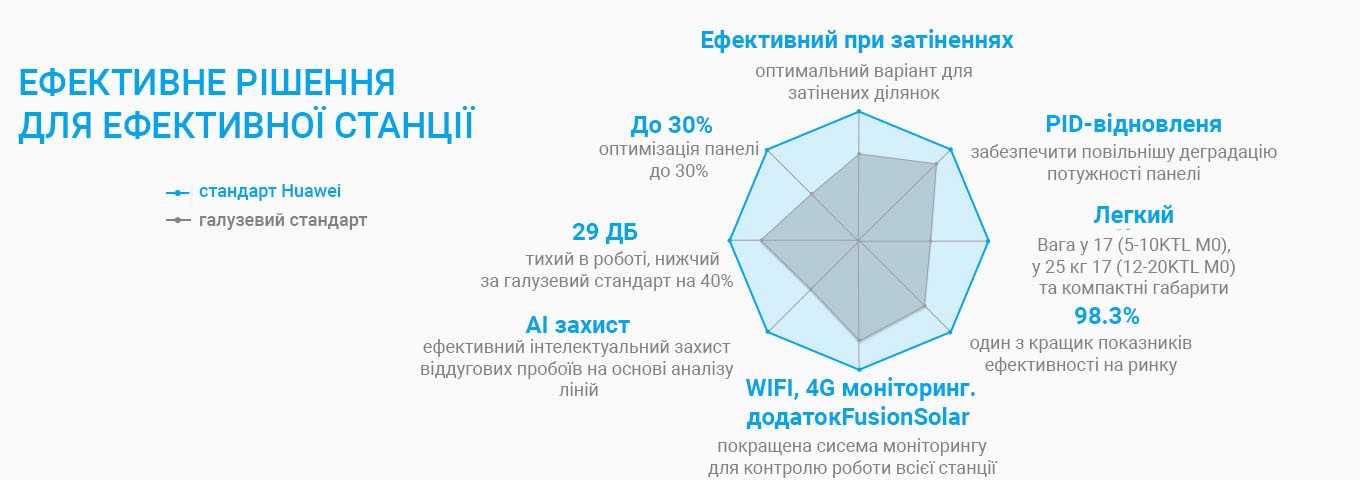

Підсумовуючи основні функціональні та технічні особливості інвертора, винесемо такі його якості:

• ККД 98.3%. Інвертор SUN2000-20KTL-M0 має один із найбільших ринкових показників ефективності роботи відповідно до європейського стандарту. Тому інвертор буде перетворювати більшу кількість постійного струму на змінний порівняно зі стандартними інверторами. У потужності це значення близько 1100 Вт.

• Компактні розміри. Інвертор відрізняється легкою вагою всього 25 кг, тому його можна легко встановити самому. Габарити пристрою становлять 525 470 262 мм. Крім цього, пристрій має покращений сучасний дизайн.

• Інтелектуальна система захисту. Інвертор надійно захищений від дугових пробоїн провідників завдяки вбудованому пристрої захисту при дуговій пробої, здатному самостійно виявляти пошкоджені ділянки дроту. Швидке вимкнення (2 сек.) дозволяє запобігти виявленим пожежам.

• Вбудований PID модуль для зменшення деградації панелі та більшого вироблення окремого фотомодуля. Зменшує витрати вихідної потужності на 1.59% після 6 місяців експлуатації пристрою.

• Система моніторингу та програмна програма FusionSolar для полегшеного керування станцією. Компанія Huawei розробила сучасний мобільний додаток для віддаленого моніторингу роботи станцією. Базові настройки для роботи інвертора можна виконати безпосередньо із програми. Дані про роботу станції надсилаються безпосередньо на сервер із використанням WLAN/4G/3G/2G донгів. Тому передачі даних наявність маршрутизатора необов'язково.

Характеристики Huawei SUN 2000-20K-МВО

Потужність інвертора (кВт) 20
Макс. ефективність 98.65%
Рекомендована макс. PV потужність (Вт) 30000
Макс. вхідна напруга (В) 1080
Діапазон робочої напруги (В) 160-950
Напруга старту (В) 200
Номінальна вхідна напруга (В) 600
Макс. вхідний струм на MPPT (А) 22
Макс. струм короткого замикання (А) 30
Кількість трекерів MPPТ 2
Макс. Кількість входів 4
Кількість фаз Трифазний
Номінальна вихідна потужність (Вт) 20000
Макс. повна потужність (Вт) 22000
Номінальна вихідна напруга 223 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N + PE
Номінальна частота змінного струму 53 Hz/60 Hz
Макс. вихідний струм (А) 33.50
Регульований коефіцієнт потужності 0.8 випередження ... 0.8 відставання
Вимикач DC Так
Захист від режиму "острова" Так
Захист від надлишкового струму AC Так
Захист від КЗ AC Так
Захист від надмірної напруги AC Так
Захист від зворотної полярності DC Так
Захист від перенапруг DC TІП II
Захист від перенапруг AC Так, сумісний із класом захисту TІП II згідно EN/IEC 61643-14
Блок моніторингу струмів витоку Так
Захист від виникнення дуги Так
Дистанційне керування потужністю Так
Вбудований Anti-PID Так
Діапазон робочих температур -25 ~ + 60 ° C (-13 ° F ~ 140 ° F)
Відносна вологість 0% RH ~ 100% RH
Макс. робоча висота 0 ～ 4,000 m (13,123 ft.) (Зниження за 2000 m)
Тип охолодження Природна конвекція
LED індикатори; Вбудований WLAN + FusionSolar App
Зв'язок RS485; WLAN/Ethernet via Smart Dongle-WLAN-FE (Опція) 4G / 3G / 2G via Smart Dongle-4G (Опція)
Вага (з монтажною пластиною) 25 kg
Розміри (Ш x В x Г) 525 x 470 x 262 mm
Ступінь захисту IP65
Безпека EN/IEC 62109-1, EN/IEC 62109-2
Стандарти підключення до G98, G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, AS 4777.2, C10/11, ABNT, VFR 2019, RD 169. D4, IEC61727, IEC62116, DEWA
