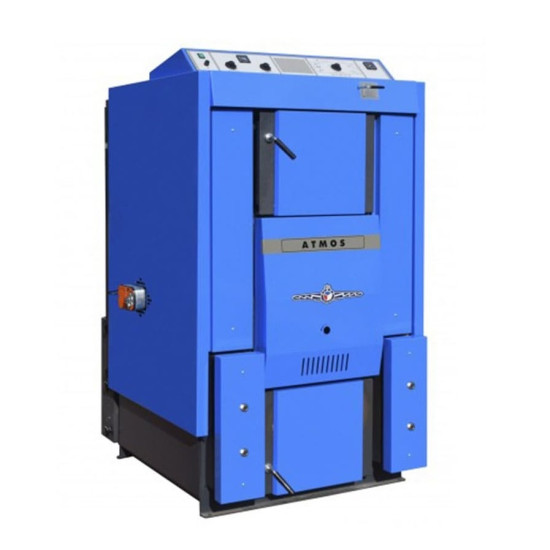

Котел твердопаливний Atmos DC 100

Піролізний котел Atmos DC 100

Твердопаливний котел Atmos DC 100 призначений для забезпечення теплом житлових та нежитлових приміщень, підключених до автономного опалення. Теплообмінник виконаний із сталі товщиною 6 мм. Корпус твердопаливного котла Atmos DC 100 виготовлений із сталевих зварних листів товщиною 3-8 мм і складається з насипної частини для палива, а також оснащений в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згоряння та газів. Конструкція котла і двох, розташованих друг над одним, камер. Верхня камера призначена для запасу палива, в нижній камері відбувається спалювання палива і знаходиться зольник. Між камерами розміщується сопло для газифікації деревини, що сприяє повному згорянню палива. Як паливо використовуються дрова. Ручне завантаження палива. Тривалий та безперебійний термін експлуатації котла забезпечується за рахунок високоякісного збирання та товщини сталі теплообмінника 6 мм.

Atmos DC 100 сконструйований для спалювання деревини на принципі генераторної газифікації із застосуванням вентилятора, що відсмоктує, який видаляє з котла Atmos DC 100 продукти згоряння або вганяє в котел повітря. Корпус котла Atmos DC 100 виготовлений із зварних сталевих листів, складаються з насипної частини для палива, яка оснащена в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згоряння та газів. Простір згоряння, що знаходиться під насипною частиною, викладено керамічними блоками. У задній частині корпусу котла Atmos DC 100 розташований вертикальний канал для продуктів згоряння, оснащений у верхній частині клапаном для розтоплення. У верхній частині каналу продуктів згоряння знаходиться патрубок для приєднання до димоходу.

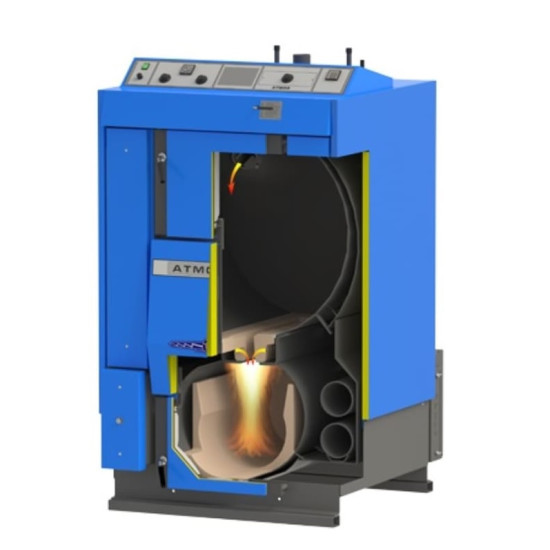

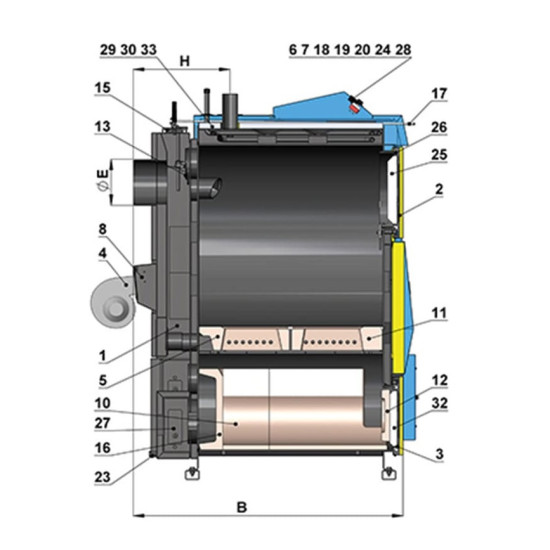

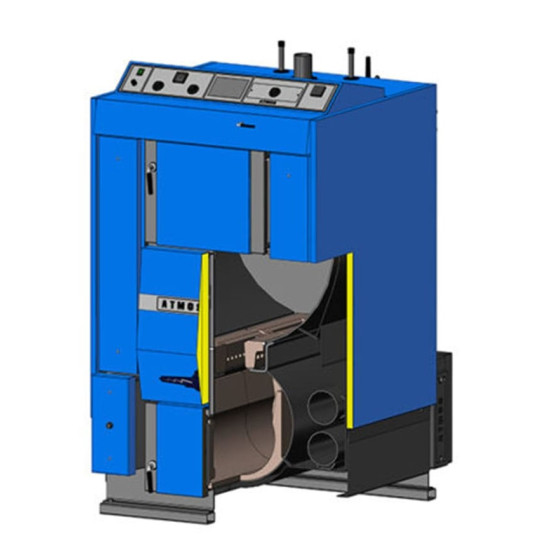

Котел Atmos DC 100 складається із двох камер, розташованих одна над іншою. Корпуси всіх твердопаливних піролізних дров'яних котлів АТМОС виготовляються із високоякісної 6-мм сталі.

Верхня частина котла є циліндричною топкою, що є одночасно і паливним бункером, з камерою згоряння і форсункою, виконаною зі спеціальної жаростійкої металокераміки. У неї закладаються дрова, і тут відбувається їх горіння, в результаті якого виділяється "деревний газ". Цей процес називається газифікацією деревини або піролізом та гарантує оптимальне прогорання дров.

Завдяки піролізу, в паливному бункері котла відбувається не тільки попереднє підсушування дров, а й підігрів первинного і вторинного повітря, що подається через спеціальні отвори в задній частині котла і прямує далі до керамічної форсунки. Подача повітря регулюється витяжним - або в деяких випадках нагнітальним - вентилятором, що полегшує та спрощує не тільки розпалювання твердопаливного котла, але й прикладання дров, без задимлення котельного приміщення.

Буде помилкою вважати, що твердопаливні піролізні котли Atmos DC 100 працюють на принципі спалювання дров. Насправді дрова є лише джерелом вироблення палива – деревного газу. Саме цей газ – змішуючись із вторинним повітрям у керамічній форсунці – згоряючи, виділяє корисне тепло, за рахунок якого відбувається нагрівання всієї опалювальної системи.

Весь процес горіння здійснюється в нижній камері згоряння, що є одночасно зольником. Тут відбувається безпосередньо процес спалювання деревного газу та накопичується відпрацьований попіл. Температура в нижній камері досягає 1000°C. Це призводить до того, що навіть якщо якась голова, що тліє, і провалиться в отвір форсунки котла з верхньої камери в нижню, то в лічені хвилини полум'я розкладе її до стану порошкового попелу.

Між цими двома камерами знаходиться газифікуюча форсунка, зроблена зі спеціальної армованої високоякісної жаростійкої кераміки.

Використання кераміки як у нижній, так і у верхній камерах згоряння забезпечують не тільки оптимальне прогоряння палива, низьке споживання дров, високу ефективність і ККД (до 92%), а й максимально мінімізують викид шкідливих речовин в атмосферу.

При використанні акумуляторного бака з вбудованим бойлером гарячої води котел перетворюється з опалювального на водогрійний.

Також котел Atmos DC 100 може підігрівати гарячу воду в непрямому або комбінованому бойлері АГВ, без підключення акумуляторних баків, опалювати басейн і підтримувати до 4 незалежних контурів опалення при використанні еквітермального автоматичного регулювання ATMOS ACD01. Піролізні твердопаливні котли АТМОС з позначенням "...GS", а також і з позначенням "...GSE", відрізняються від котлів марки "...S" вищим ККД (91-94%), а також нижчим показником емісійних викидів вуглекислого газу (СО2) в атмосферу. Це досягається завдяки використанню целокерамічної топки як верхньої, так і нижньої камери згоряння котла.

Усі твердопаливні піролізні дров'яні котли Atmos DC 100 - згідно з нормою CSN EN 303-5 - відповідають найвищому європейському екологічному нормативу ЄВРО-3 та підлягають державній дотації у Чеській Республіці, а також у країнах Європейського Союзу.

Переваги газифікаційних котлів Atmos DC 100 для спалювання шматкової деревини

Можливість спалювання великих шматків деревини
Великий бункер палива – тривалий час горіння – до 12 годин, залежно від типу котла
Високий ККД від 87 до 92 % залежно від типу - первинне та вторинне повітря попередньо нагрівається до високої температури
Керамічна камера згоряння
Екологічне спалювання - котел відповідно до EN 303-5 клас 4 і 5, EKODESIGN 2015/1189
Витяжний вентилятор - золовидалення без пилу, котельня без диму.
Контур для охолодження для захисту від перегріву — без ризику пошкодження котла
Автоматичне відключення котла після того, як догорить паливо - термостат димових газів
Зручне золовидалення – великий простір для золи (при застосуванні дров – золовидалення раз на тиждень)
Котел без трубної перегородки - просте чищення
Невеликі розміри та низька вага
Можна вибрати дверцята П/Л (права/ліва) у деяких типах
Можливість підключення без акумулюючого бака
Висока якість

Установка Atmos DC 100
При монтажі рекомендується використовувати оригінальний комплект підключення ATMOS, наприклад F71 ESBE, F1-F4, F12 Laddomat, F21-F22 (тільки контур котла) або F31 і F32 AKU у разі підключення до накопичувальних баків. Після котла ATMOS необхідно створити так званий контур котла, що містить LADDOMAT 22 або термостатичний клапан (для електронного контролера ACD 03/04 – триходовий клапан, керований серводвигуном), з мінімальною температурою зворотної води в котлі. 65 °С. Температуру води на виході з котла необхідно постійно підтримувати в межах 80 – 90 °С, а на триходовому змішувальному крані виставляємо температуру води на радіатори або теплу підлогу в міру необхідності (напр. 30 – 80 °С).
Усі котли у стандартній комплектації поставляються з контуром охолодження для захисту від перегріву. Встановіть котли з накопичувальними баками, щоб знизити витрати пального та підвищити комфорт опалення.

Регулювання котлів Atmos DC 100
Електромеханічне регулювання – потужність котла регулюється повітряним заслінком, керованим регулятором тяги типу FR 124, який автоматично відкриває або закриває повітряну заслінку в залежності від заданої температури води на виході (80 – 90 °C). Крім регулювання потужності регулятор тяги допомагає захистити котел від перегріву. Його перевага полягає в швидкому розпалюванні та підвищенні потужності до необхідного значення при повністю відкритій повітряній заслінці. Котли оснащені регулюючим термостатом на панелі приладів, який керує витяжним вентилятором в залежності від заданої температури води на виході (80 — 85 °C), і термостатом димових газів, який використовується для відключення котла і вимкнення витяжного вентилятора після того, як догорить паливо. У разі з'єднання котла з баками, що акумулюють, термостат димових газів також управляє роботою насоса в котловому контурі.

Ще однією перевагою регулювання та конструкції котлів ATMOS є те, що котли працюють при гарній тязі димоходу до 70% номінальної потужності навіть без вентилятора.

Склад панелі Atmos DC 100:
Головний вимикач, запобіжний термостат, термометр, термостат керування та термостат димових газів

Електромеханічне регулювання – це оптимальне рішення для простого керування роботою казана (вентилятора).
Виконання пульта зі стандартним регулюванням є базовим для всіх котлів.

Еквітермічний регулятор ACD 03
Кожен котел може бути дооснащений сучасним сенсорним електронним регулятором ATMOS ACD 03 для керування всією системою опалення в залежності від зовнішньої температури, температури в приміщенні та часу. Цей регулятор також здатний керувати самим котлом із вентилятором та забезпечує велику кількість додаткових функцій.

Еквітермічний регулятор ACD 04
Котли DC18S, DC25S, DC32S та DC40SX можна замовити вже оснащеними регулятором ATMOS ACD 04, із сенсорним дисплеєм.
Котли на заводі-виробнику оснащені всіма необхідними датчиками для підключення опалювального котла до системи опалення, включаючи датчик температури димових газів (AGF).

Автоматичне розпалювання палива Atmos DC 100
Автоматичний розпалювання дров використовується для планового запуску котла, наприклад, перед поверненням додому ввечері або перед приїздом на дачу. Завдяки дуже швидкому розпалюванню палива (близько 5 хвилин) можете запланувати приїзд у нагрітий будинок. Розпалювання палива можна налаштувати та запланувати на регуляторі ATMOS AC32 за часом (48 годин), залежно від потреб системи опалення або за температурою в баку, що акумулює. Автоматичний розпалювання дров призначений для котлів DC32S та DC40SX.

Електронний регулятор ATMOS AC32 дозволяє за допомогою поворотного коліщатка встановити час затримки або температуру в баку, що акумулює, при якій відбувається автоматичне розпалювання дров (AIW). Якщо паливо вже закладено в камеру завантаження котла і пелети насипані в камеру розпалювання, можна приступати до складання графіка розпалювання. Розпалювання може відбуватися негайно, після певного часу, при спустошенні баку, що акумулює, або за сигналом від віддаленого пристрою (кімнатний термостат, GSM, WiFi і т.д.).

Газифікаційні котли на дровах ідеальні не лише для односімейних будинків, але й для майстерень. Висока потужність котлів часто застосовується і в столярних майстернях, виробничих цехах, школах і гірських турбазах. Скрізь, де є достатня кількість деревини як дешеве паливо. Казани можна встановлювати один біля одного з каскадним підключенням і експлуатувати в залежності від поточних теплових втрат об'єкта.

Перевагою котлів DC100, DC105S та DC150S є можливість швидко змінити потужність у двох щаблях завдяки оснащенню котлів двома вентиляторами.

Плюси котлів Atmos DC 100:

ККД від 83% до 92%,
рівномірне та ефективне горіння на різних потужностях,
регульований витяжний вентилятор спрощує розпалювання котла.
низьке споживання палива,
практично повністю виключається задимлення котельні.
забезпечується оптимальне прогорання дров,
простота обслуговування та чищення котла, ,
термостат автоматично відключить котел після прогорання деревини,
попередньо підігріте повітря підсушує дрова в топці та знижує рівень дьогтю та кислот, максимально підвищує ефективність і ККД котла.
охолодний контур проти перегріву не дозволить котлу закипіти.
великі дверцята паливного бункера дозволяють топити полінами діаметром до 40 см,
місткий паливний бункер дозволяє топити полінами розміром до 1 метра.
при відключенні електрики котел продовжує працювати і без вентилятора,
висока якість і надійність при відносно невисокій ціні,
комфорт в експлуатації, завдяки простоті обслуговування,
екологічність та ощадливість по відношенню до навколишнього середовища,
економія трудовитрат, часу і сил необхідних на пилку і рубку деревини, що знижує кількість відвідувань котельні,

Характеристики Atmos DC 100

Виробник Atmos
Колір синій
Управління Wi-Fi без керування Wi-Fi
Управління електронне
Тип піролізний (газогенераторний)
Країна виробник Чехія
Спосіб встановлення підлоговий
Підключення до електромережі 230 В (1 фаза), 50 Гц
Площа приміщення 501 м² та більше
Потужність котла кВт 100 і більше
Матеріал теплообмінника чавун
Кількість контурів одноконтурний (тільки опалення)
Камера згоряння відкрита (атмо)
Вид палива, що застосовується дрова, вугілля, торфобрикет
Управління електронним регулюванням
Тип піролізний (газогенераторний) одноконтурний котел
Вид теплоносія вода
ККД 91%
Теплова потужність 99 кВт
Діаметр підключення діаметр патрубка робочої води: 2"
Комплект постачання котел у зборі; інструкція з експлуатації; гарантійний талон
Корисний об'єм камери згоряння 400 дм; розмір завантажувального отвору: 450х315 мм
Тип розпалювання ручний (підпал)
Циркуляційний насос немає
Системи захисту встановлений контур для охолодження для захисту від перегріву; витяжний вентилятор запобігає попаданню диму до приміщення; вимкнення в автоматичному режимі після нестачі палива
Додаткова інформація спалювання деревини на принципі генераторної газифікації із застосуванням вентилятора, що відсмоктує; можливість спалювання великих шматків деревини; об'єм води у котлі – 294 л; максимальна довжина полін - 750 мм
Гарантія 24 місяці офіційної гарантії від виробника
Кількість контурів одноконтурний (тільки опалення)
Спосіб завантаження палива ручне завантаження палива
Розмір: 1180 x 980 x 1590 мм
Вага: 780.00 кг
