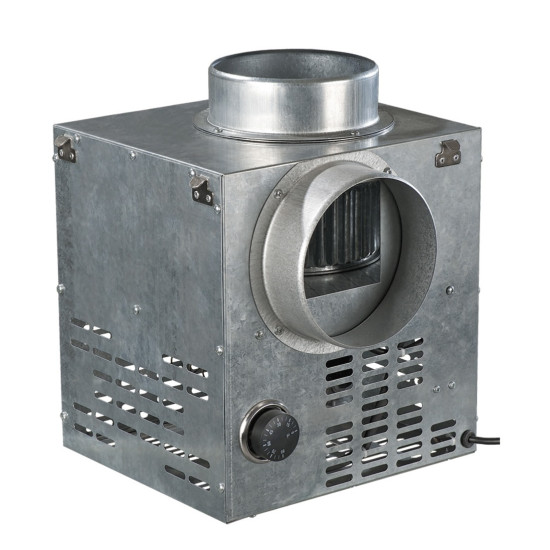

Камінний вентилятор Вентс КАМ 160

Камінний вентилятор Вентс КАМ 160

Камінний вентилятор Вентс КАМ 160 призначений для організації системи повітряного опалення приватного будинку за допомогою каміна. Вентилятор забирає гаряче повітря з простору біля каміна і через повітропроводи подає його в інші приміщення через ґрати. Коли температура повітря в камінному просторі досягає заданого рівня, вбудований термостат включає вентилятор і вимикає його, коли температура падає нижче заданого значення.

Конструкція Вентс КАМ 160

Корпус вентилятора Вентс КАМ 160 виготовлений з оцинкованої сталі з використанням тепло- та звукоізоляційного матеріалу з негорючої мінеральної вати. Корпус оснащений перфорацією для внутрішньої циркуляції повітря та охолодження двигуна. Вентилятор оснащений терморегулятором, за допомогою якого можна задавати рівень температури, при якій він вмикатиметься і вимикатиметься. Увімкнення вентилятора можливе в діапазоні від 0 ° С до +90 ° С залежно від температури повітря, яка створюється в теплообмінному кожусі каміна.

Двигун Вентс КАМ 160

При виготовленні вентилятора використовують однофазні двигуни для роботи в мережі 230/50Гц. Клас ізоляції – F. Двигуни мають вбудований тепловий захист із автоматичним перезапуском. Двигун винесений з потоку повітря і оснащений робочим колесом із загнутими вперед лопатками. Для досягнення більшого терміну експлуатації використовуються підшипники кочення. Вентилятор серії КАМ обладнаний асинхронним двигуном з додатковою крильчаткою для обдування та охолодження.

Регулювання швидкості Вентс КАМ 160

Регулювання вентилятора може бути як плавним, так і ступінчастим; здійснюється за допомогою тиристора чи автотрансформатора. Пристрої регулювання швидкості поставки не входять.

Габаритні розміри та Діаграма Вентс КАМ 160

Монтаж Вентс КАМ 160

Камінний вентилятор призначений для з'єднання з круглими повітроводами. Вентилятор може встановлюватись у будь-якому положенні, але необхідно враховувати напрямок потоку повітря (позначено на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора.

Від вентилятора до кожної опалювальної кімнати монтується повітропровід для подачі теплого повітря. Прихована система повітроводів із примусовим розподілом теплого повітря по приміщеннях дозволить заощадити корисний простір Вашої оселі та не порушить його стилістичну гармонію.

Опції до вентиляторів Вентс КАМ 160

ФФК - знімний металевий фільтр для очищення повітря, що перекачується (клас G3). Кріплення фільтра до корпусу вентилятора за допомогою замків-засувок забезпечує легке знімання фільтра для очищення.

Принцип роботи вентилятора Вентс КАМ 160

Коли температура повітря в камінному просторі досягає заданого рівня, вентилятор включається автоматично розподіляючи тепле повітря від каміна по інших приміщеннях і вимикається, коли температура падає нижче заданого значення.

Принцип роботи вентилятора з фільтробоксом Вентс КАМ 160

Коли температура повітря в навколокамінному просторі досягає заданого значення, вентилятор автоматично вмикається і розподіляє очищене фільтром ФФК тепле повітря від каміна по інших приміщеннях і вимикається, коли температура опускається нижче заданого значення.

Приклад встановлення та роботи вентиляторів КАМ з фільтром ФФК у системі каміна.

Характеристики Вентс КАМ 160

Параметр Величина

Напруга, 230

Струм, А 0,86

Частота струму, Гц 50

Максимальна потужність, Вт 116

Продуктивність, м3/год 540

Швидкість обертання, мін-1 1270

Рівень шуму з відривом 3 м, дБ(А) 42

Максимальна температура повітря, що переміщається, З 150

Вага, кг 5.7

Захист, клас IPХ2

Розмір патрубка, мм 160
