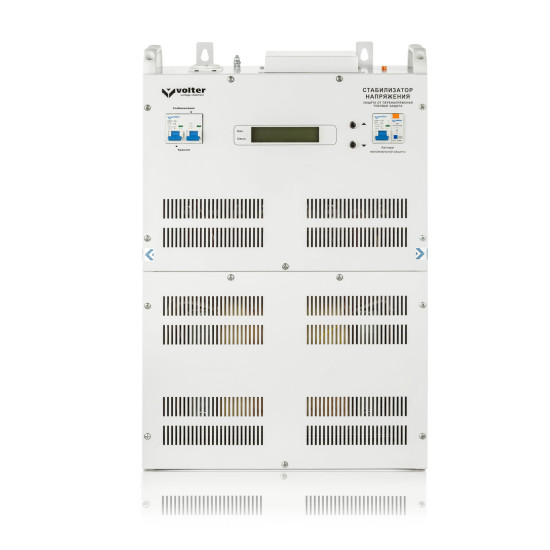

Стабілізатор напруги Volter 22ш

Cтабілізатор напруги Volter 22ш

Стабілізатор напруги Volter СНПТО 22 кВт "Ш" (широкий) електронний ступінчастий на симмісторних ключах

Виробництво організоване в Україні та пройшло сертифікацію на «Систему управління якістю»

ISO 9001-2001.

Державний сертифікат, виданий держпідприємством СЕРТАТОМ, дозволяє встановлювати

стабілізатори напруги Volter, навіть на підприємствах ЕнергоАтома.

На підстанціях Рівненської АЕС вже встановили десять стабілізаторів напруги Volter дуже великої потужності.

У виробництві використовуються лише сертифіковані комплектуючі провідних світових виробників.

Широкий модельний ряд стабілізаторів напруги торгової марки «Volter», включає 108 моделей,

діапазон потужностей від 2 до 200 квт.

Стабілізатор напруги Volter СНПТО 22 кВт "Ш" електронний ступінчастий на симмісторних ключах,

приймаючи на вході за допомогою дроту, перерізом не менше 10 мм2, знижене або підвищене значення

електроенергії, може на своєму виході, дати нормальну, гарантовану, стабілізовану

електроенергію для вашої електричної мережі: 220 Вольт±1%.

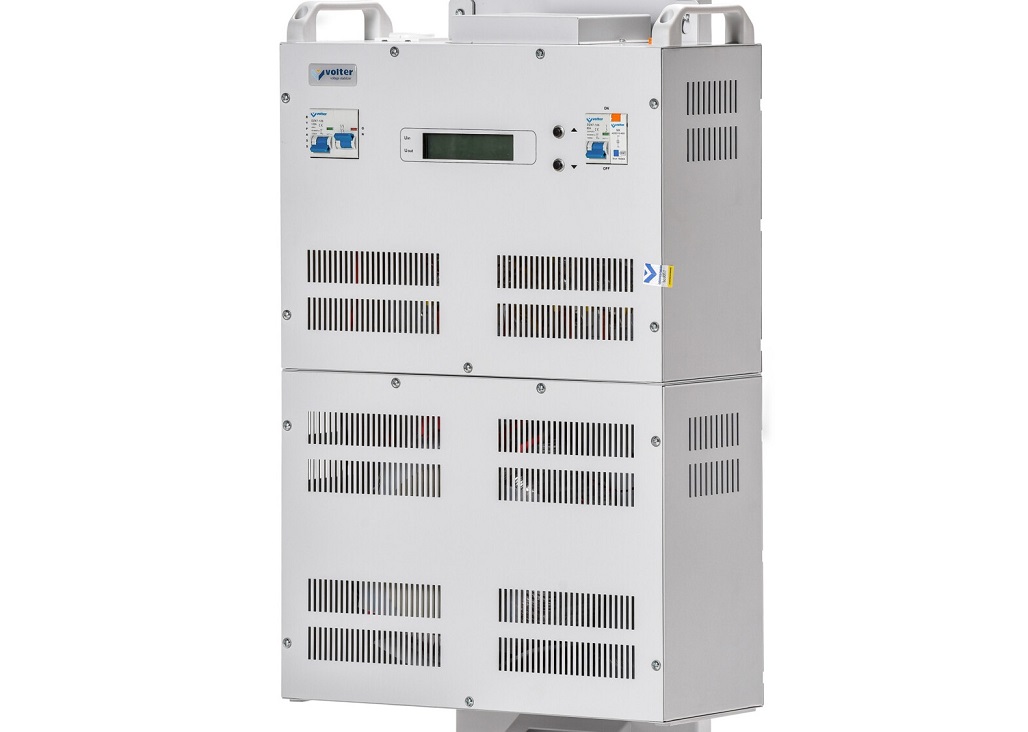

Розміщення та управління

На лицьовій панелі пристрою встановлено перемикач режимів «Стабілізація - Транзит».

Крім того, для захисту вихідної електролінії, в сам корпус лицьової панелі вмонтовано

два модульні автоматичні вимикачі.

Вони розташовані поруч із індикаторним табло, маленьким вимірювальним приладом, що показує

вхідна та вихідна електрична напруга.

Крім загального електрозахисту, автоматикою контролюється режим транзиту, коли стабілізатор напруги,

пропускає, але з стабілізує електричний струм електролінії.

Зверху на приладі встановлено гвинтовий клемник із затискачами для стаціонарного підключення вхідний

та вихідний електроліній, який повністю закривається панеллю від випадкового дотику.

Там же зверху в прилад вмонтовано електричну розетку із заземленням для оперативного підключення

електроустаткування, потужністю до 2 кіловат.

Установка стабілізатора напруги Volter СНПТО 22 кВт "Ш" електронного ступінчастого на симмісторних

ключах можлива як на підлогу, так і стіни, поруч зі стандартним електрощитовим обладнанням.

Стаціонарне підключення здійснюється електричним кабелем або дротом, перетином.

щонайменше 2,5 мм2.

Перетин вступного та вихідного кабелю або дроту, цілком і повністю залежить від потужності самого

стабілізуючого пристрою. Але варто попередити, що навіть за такої гарної стабілізації

вихідний електричної енергії, все одно людське око помітить невелике підморгування

освітлювального обладнання у будинку чи офісі, але це для нього абсолютно безпечно.

Прилади розділені на п'ять основних діапазонів за вхідною та вихідною напругою:

   Ш – широкий. Вхідний від 130 до 270 вольт. Вихідний +7,5 –10%;
   У – вузький. Вхідний від 150 до 260 вольт. Вихідний 220 Вольт +5 -7,5%;
   ПТ – підвищеної точності. Вхідний від 150 до 245 вольт. Вихідний 220 Вольт +2 -3%;
   ПТТШ – підвищеної точності точний широкий. Вхідний від 110 до 270 вольт. Вихідний 220 Вольт +1,5 -2,5%;
   ПТР – підвищеної точності розширений. Вхідний від 85 до 290 вольт. Вихідний 220 Вольт +6,5 -8,5%.

Застосовуваний у пристрої так званий стрижневий трансформатор або трансформатор Ш-подібної конструкції набагато краще дозволяє задовольнити підвищені вимоги до шумності приладів такого класу.

У стабілізаторі напруги Volter снпто 22 кВт «Ш», зроблено та застосовано максимальну кількість захистів:

   Від дуже високого вхідного електроструму;
   Від дуже високого вихідного електроструму;
   Від короткого замикання та тривалого навантаження за потужністю;
   Від пробою самих комутуючих елементів;
   від різкого включення при короткочасних зникненнях вхідної електроенергії (захист імпульсних блоків живлення);
   Від надто низького вихідного струму;
   від перегріву приладу (тепловий захист);

Якщо ви вирішили купити стабілізатор напруги Volter СНПТО 22 кВт "Ш" електронний ступінчастий

на симмісторних ключах необхідно знати наступне. Запас за потужністю повинен становити

не менше 20% від номінального значення приладу, інакше автоматичний вимикач,

розташований на передній панелі пристрою буде весь час вимикатися, тим самим,

захищаючи його від пускових струмів вентиляторів, електродвигунів, компресорів, глибинних насосів.

Для того, щоб відмовитися від будь-яких деталей, що труться, які можуть створювати на корпусі

статичні струми, а також від вентиляторів охолодження, що постійно засмоктують усередину приладу

дрібний побутовий та будівельний пил та шерсть тварин, що заважає ефективному відводу

тепла, в конструкції стабілізатора напруги снпто Volter 22 кВт "Ш", застосована тирристорна

електрична схема, стабілізація електричної напруги.


Характеристики Volter 22ш

Тип електронний тиристорний

ККД, % 98

Фазність одна фаза

Вхідний діапазон 110-250 В

Швидкодія, мс 20

Рівень шуму, дБ 34-40, залежно від навантаження

Максимальний струм, А 100

Максимальна потужність, кВт 22

Охолодження природне

Спосіб монтажу навісний/підлоговий

Макс. потужність при Umin, кВт 11

Вихідна напруга 220 В

Кількість ступенів 16

Точність стабілізації +3,5 -5,5%

Крок стабілізації 9 В

Вимкнення при Umin 100 В

Вимкнення при Umax 270 В

Затримка включення 4,5-7,5 с

Відключення у транзиті 260±5 В

Габарити (ВхШхГ), мм 650 х 420 х 190

Клас захисту IP20

Вологість, трохи більше 40…80%

Колір світло-сірий

Гарантія ПОЖИТТЄВА

Температурний діапазон Робочий діапазон від плюс 1°С до 40°С у закритому приміщенні

Температурний діапазон, на замовлення Робочий діапазон від мінус 25 ° С до плюс 40 ° С в закритому приміщенні - додатково до вартості
