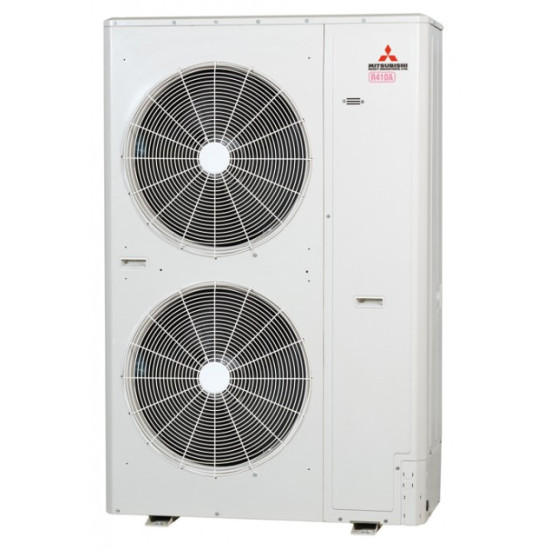

Mitsubishi Heavy FDC280KXE6

Модель внешнего блока системы VRF Mitsubishi Heavy FDC KXE6 предназначена для комбинирования с соответствующими приборами модели FDC-KXE6 с целью повышения производительности объединенных модульных систем.

 Прибор обладает высоким коэффициентом энергоэффективности – это гарантирует достижение желаемого результата климатических условий при бережном отношении к Вашему бюджету.

Модельный ряд наружных мультизональных блоков систем VRF Mitsubishi Heavy KX отличаются высокой производительностью и экономичностью, удобством в прокладке коммуникаций и надежностью в эксплуатации. Модели этой серии могут объединяться в модули количеством до 3-х наружных блоков. Коэффициент энергоэффективности при полной нагрузке компрессора достигает значения 3,6.

Прибор может работать в двух режимах – обогрева или охлаждения; при этом единовременно возможна работа только в одном из указанных режимов.

Инверторный компрессор гарантирует стабильную работу системы, высокую производительность и крайне продолжительный срок службы оборудования. При этом инверторный компрессор потребляет на 30 % меньше электроэнергии в сравнении с обычными компрессорами. Кроме того, один мультизональный внешний блок потребляет меньше электроэнергии, нежели несколько отдельных кондиционеров или даже две инверторных системы мульти-сплит аналогичной производительности. Таким образом, суммарное экономическое преимущество использования данного вида систем кондиционирования ощутимо положительно скажется на Вашем бюджете.

Потенциал производительности компрессора позволяет работать системе с уровнем КПД, превышающим производительность наружного блока на 60-100 %. Мощность прибора и его энергоемкость зависят от конкретной модели, количества подключенных внутренних блоков, их мощности и длины трубопровода.

Максимальное расстояние между прибором и наиболее удаленным внутренним блоком системы кондиционирования может составлять до 160 метров, а общая длина трубопровода может достигать 1000 метров – это позволяет с максимальным удобством для пользователя и с сохранением высокого уровня эффективности системы прокладывать коммуникации.

Возможность устанавливать внешний блок выше или ниже уровня внутренних блоков гарантирует возможность максимально удобного расположения оборудования и прокладки коммуникаций при соблюдении высокой эффективности работы всей системы.

Скрытая установка прибора позволяет сохранить архитектуру фасада и всего экстерьера здания без изменений. Это позволяет совмещать комфортный климат внутри помещений с высокими эстетическими характеристиками как интерьеров внутри, так и всего здания снаружи.

ОСОБЕННОСТИ

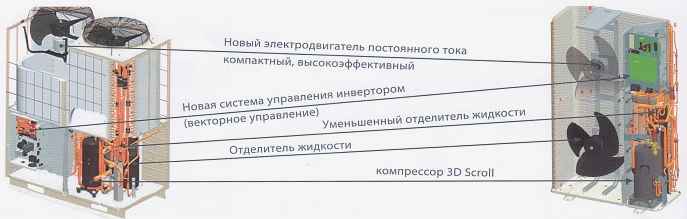

• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ И КОМПАКТНОСТЬ
  Оптимизированная форма ребер теплообменника, оптимальная скорость движения воздуха, улучшена система распределения хладагента.

• КОМПРЕССОР 3D SCROLL
  Время запуска кондиционера в режиме тепла существенно сокращено. Возможна работа при более низких температурах наружного воздуха (до -15°С). В компрессоре 3D Scroll применяются спирали с разной высотой по внешней и по внутренней сторонам. Таким образом, достигается более высокая степень сжатия за счет сжатия хладагента не только в радиальном, но и в осевом направлении. Даже при высокой степени сжатия не происходит снижения энергоэффективности. Прочность спиралей существенно повышена за счет уменьшения высоты внутреннего витка спирали, который при работе подвергается высокой нагрузке.

• НОВАЯ СИСТЕМА УПРАВЛЕНИЯ ИНВЕРТОРОМ (ВЕКТОРНОЕ УПРАВЛЕНИЕ)
  Новая технология позволяет достичь высокой эффективности. Плавный переход от низкой скорости к высокой Синусоидальное изменение напряжения. Существенное повышение КЭЭ в области низких скоростей вращения.

• ОПТИМИЗАЦИЯ ХОЛОДИЛЬНОГО КОНТУРА
  Холодильный контур оптимизирован с учетом огромного опыта компании в разработке подобных систем и имеет следующие примущества:
  - Оптимальное распределение хладагента по теплообменнику.
  - Усовершенствованная система защиты от попадания жидкого хладагента в компрессор.
  - Высокоскоростное управление с помощью новой версии системы SUPERLINK.

• ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА
  Применение электродвигателя постоянного тока позволило увеличить эффективность на 60% по сравнению со старыми моделями.

• ВЕНТИЛЯТОР С ШИРОКИМИ ЛОПАТКАМИ И ЗАЗУБРЕННЫМИ КРАЯМИ
  Конструкция вентилятора создана с помощью аэрокосмического подразделения MHI – зазубренные лопатки позволяют давать больший расход воздуха при меньших затратах электроэнергии.

• УВЕЛИЧЕНА МОЩНОСТЬ СУММАРНОЙ НАГРУЗКИ ПО ИНДЕКСАМ ВНУТРЕННИХ БЛОКОВ НА НАРУЖНЫЙ БЛОК
  К наружным блокам серии KX6 может быть подключено от 150% до 200% мощности по индексам внутренних блоков (в предыдущей серии КХ4 – 130%). Важно: При подключении совокупной мощности внутренних блоков превышающей суммарную холодопроизводительность наружного блока, в определенных условиях максимальной загрузки, мощность каждого внутреннего блока может незначительно снизиться.

• УДОБСТВО ОБСЛУЖИВАНИЯ
  Легкий доступ к различным узлам блока за счет разделения на отсеки.

• ФУНКЦИЯ МОНИТОРИНГА
  Серия КХ6 обладает новыми средствами поиска и устранения неисправностей. При помощи цифрового индикатора на плате наружного блока можно отслеживать различные параметры. При помощи семисегментного индикатора можно отслеживать возникающие неисправности и историю их возникновения. Наружные блоки оборудованы портами RS-232 для подключения к ПК напрямую и осуществления мониторинга системы при помощи программы MENTE PC.

• ОРЕБРЕНИЕ С ГОЛУБЫМ ПОКРЫТИЕМ
  Благодаря применению оребрения конденсатора с голубым покрытием (KS101), увеличена коррозионная стойкость (по сравнению с предыдущими моделями).

• ФУНКЦИЯ ПРОВЕРКИ КОЛИЧЕСТВА ХЛАДАГЕНТА
  Эта функция является вспомогательной. Вес заправляемого хладагента должен контролироваться в любом случае. Если проверка показала, что количество не соответствует норме, необходимо принять соответствующие меры по корректировке количества. Даже если проверка прошла, результат может зависеть от внешних условий (температуры наружного воздуха). Таким образом, единовременная проверка не может покрыть всех возможных условий. Из соображений безопасности, рекомендуется проверять количество хладагента постоянно и ежегодно. Для получения подробной информации обратитесь к технической документации.

• РЕЖИМ ПРОВЕРКИ (ДЛЯ БЛОКОВ 8-48 Л.С.)
  При работе на охлаждение могут проверяться автоматически следующие параметры: открыт или закрыт сервисный кран, не перепутаны ли подключения трубопроводов, корректность работы расширительных клапанов. Режим проверки может быть запущен при температурах наружного воздуха в пределах 0..43 С и внутреннего в диапазоне 10..32 С при помощи DIP-переключателя на плате наружного блока. Режим проверки доступен только для одного холодильного контура. Проверка занимает 15-30 мин и позволяет избежать наиболее частых ошибок при монтаже.

• МОДУЛЬНАЯ КОНСТРУКЦИЯ (14-48 Л.С.)
  Благодаря усовершенствованию конструкции электронного бокса и уменьшению количества слоев плат с 4 до 3, а также применению крепления плат на шарнирах, существенно упростилась процедура диагностики и обслуживания элементов инвертора.

• РЕЖИМ РЕЗЕРВИРОВАНИЯ
  В двухкомпрессорных блоках, в случае выхода из строя одного из компрессоров, система продолжит работу на исправном компрессоре. В случае комбинаторных блоков, если один из составляющих блоков выйдет из строя, система продолжит работу, используя оставшийся.

• УМЕНЬШЕННОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА
  Применяются трубы уменьшенного диаметра, что позволяет уменьшить стоимость монтажа.

• БОЛЬШАЯ ДЛИНА ТРУБОПРОВОДОВ
  Допустимый перепад высот между внутренними блоками увеличен с 4 до 18 м, что позволяет расположить внутренние блоки еще на трех этажах. Применение труб меньшего диаметра и снижение количества хладагента позволило увеличить расстояние до самого дальнего внутреннего блока до 160 м, а общую длину трубопроводов – до 1000 м, что является самыми высокими показателями в отрасли.

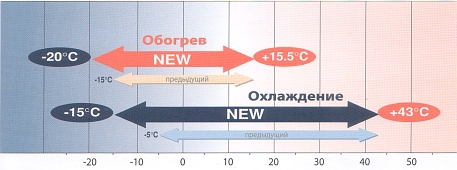

• РАБОЧИЙ ДИАПАЗОН
  Система КХ6 может работать в режиме обогрева при температуре наружного воздуха до -20°С и в режиме охлаждения до -15°С.



Каталог Mitsubishi Heavy Ind. 2017-2018
