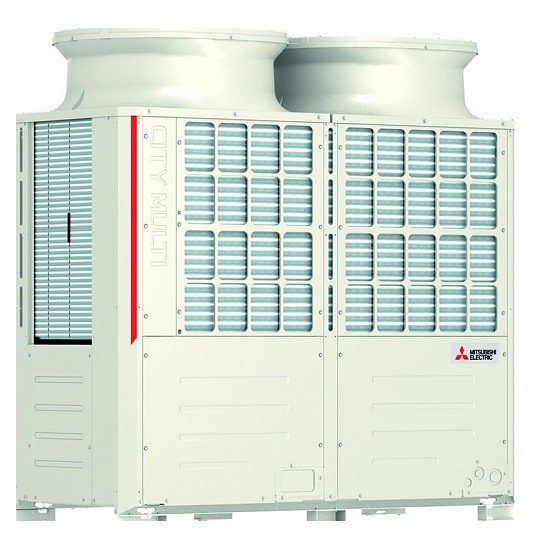

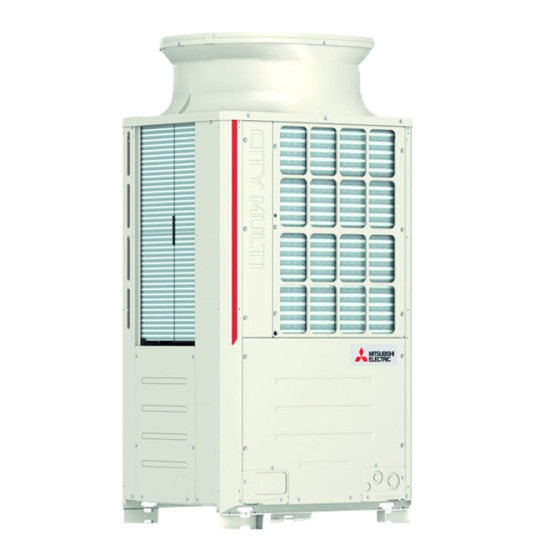

Mitsubishi Electric PUHY-P400YNW-A

PUHY-P-YNW-A VRF наружный блок City Multi

VRF-блок City Multi YF с воздушным охлаждением для наружной установки с функцией охлаждения и теплового насоса.

В зависимости от мощности к одному наружному блоку можно подключить до 50 внутренних блоков различных конструкций и размеров
Обогрев, охлаждение, вентиляция и осушение доступны в качестве режимов работы.

Опционально модули теплообменника могут также генерировать холодную и горячую воду при температуре от 5 до 45 ° C в режиме теплового насоса через соответствующие модули теплообменника.

Система City Multi Y имеет модульную структуру. Наружные блоки можно каскадировать, комбинируя до 3 отдельных модулей таким образом, что система может достигать выходной мощности до 150 кВт в режиме охлаждения и 168 кВт в режиме отопления.

Широкий выбор пультов дистанционного управления, центрального управления и интерфейсов для всех систем управления общего строительства,  таких как LonWorks, BACnet, KNX / EIB, ModBus, XML, Fidelio (гостиничный менеджмент) является стандартным для всех серий.

Особенности

В режиме теплового насоса, особенно высокий комфорт достигается за счет непрерывной работы нагрева во время разморозки наружного блока.

Регулировка температуры испарения

В режиме охлаждения температуру испарения можно регулировать в диапазоне 0-14 ° C. Это может увеличить температуру выдувания внутренних блоков для более высокого уровня комфорта. Повышенная температура испарения также способствует снижению потребления энергии. Регулировка температуры испарения может быть выполнена автоматически или вручную с помощью предварительной настройки наружного блока. Кроме того, можно изменить температуру испарения с помощью внешнего сигнала.Например, если влажность в здании слишком высокая, можно повысить эффективность осушения внутренних блоков, чтобы можно было безопасно осушить помещения. После осушения помещений система возвращается к исходной целевой температуре испарения.

Низкий уровень шума

При использовании DIP-переключателя на наружном блоке уровень звукового давления может быть снижен до 20 дБ (A) с помощью внешнего сигнала включения, в зависимости от размера. Наружный блок работает в этом режиме с пониженной мощностью.

Повышенная температура испарения также способствует снижению потребления энергии.

Корпус
Всепогодный с классом защиты IP 24. Корпус и рама состоят из прочных оцинкованных стальных листов и дополнительной атмосферостойкой эмалевой отделки. Для проведения работ по техническому обслуживанию и ремонту панель устройства можно снять с передней стороны устройства .

Теплообменник
4-х сторонний алюминиевый плоский трубчатый теплообменник , состоящий из 6-сегментной теплообменной трубки и запрессованных алюминиевых ребер . Эта специальная конструкция значительно увеличивает эффективную площадь теплообмена и в то же время уменьшает количество требуемого хладагента по сравнению с обычными конструкциями. По сравнению с обычными теплообменниками с круглыми трубами и ребрами, достигается значительно лучшая теплопередача между воздухом и стороной хладагента.Теплообменник снабжен антикоррозийным покрытием из цинка для защиты от воздействия окружающей среды.
Для оптимальной адаптации поверхности теплообменника к требуемой мощности, теплообменник подразделяется на несколько сегментов, которые включаются или выключаются по мере необходимости. Благодаря специальному процессу прессования панели являются гладкими и, таким образом, не имеют клейкой поверхности для загрязнения.

Вентилятор
Осевой вентилятор (вентиляторы) с прямым приводом из пластика, приводимый в движение высокоэффективным электродвигателем с регулируемой частотой вращения, с статической и динамической балансировкой, с защитной решеткой для контактов и вертикальным потоком воздуха. Необслуживаемый приводной двигатель расположен в защищенном от атмосферных воздействий корпусе и оснащен тепловой защитой от перегрузки. DIP-переключатели могут использоваться для установки внешнего статического давления до 6080Па. Это возможно на уровнях 0 Па, 30 Па, 60 Па и 80 Па.

Компрессор хладагента
Спиральный компрессор с газовым охлаждением, регулируемый по скорости с помощью инвертора постоянного тока. Оптимизированная геометрия прокрутки для минимизации потерь при сжатии при работе с частичной нагрузкой для обеспечения максимальной сезонной эффективности. Увеличьте коэффициент полезного действия до 70% по сравнению с обычным компрессором с неинверторным управлением. Широтно-импульсная модуляция для оптимальных синусоидальных характеристик. Приводной двигатель постоянного тока в специальной конструкции с предельной плотностью обмотки для максимальной эффективности. Для простоя компрессора его нагревают с помощью высокочастотного индукционного метода, чтобы предотвратить передачу хладагента в компрессорное масло и сохранить смазывающую способность. Эта процедура снижает энергопотребление компрессора в режиме ожидания на 50% по сравнению с обычными нагревателями картера. Компрессор установлен с низким уровнем вибрации на виброгасителях в звукоизолированном корпусе и работает тихо, с защитой двигателя от перегрузок по току и тепловой перегрузки.

Холодильный контур
с фильтрами, коллекторами, маслоотделителями, 4-ходовыми реверсивными клапанами для соединений охлаждения / нагрева и обслуживания / наполнения с запираемыми клапанами. Холодильный цикл высушивается, откачивается и снабжается заправкой из холодильного масла для максимальной длины линии.

Максимальная общая длина трубопровода 1000м.

Переменная температура испарения в автоматическом режиме
Температура испарения может быть установлена ​​в диапазоне 0-14 градусов Цельсия. Когда автоматический контроль температуры испарителя активирован , система автоматически определяет, когда температура испарения может быть увеличена во время работы с частичной нагрузкой для экономии энергии.

Переменная температура испарения регулируется извне.
Кроме того, можно изменять температуру испарения с помощью внешнего сигнала. Например, если влажность в здании слишком высокая, можно повысить эффективность осушения внутренних блоков, чтобы можно было безопасно осушить помещения. После осушения помещений система возвращается к исходному целевому испарению.

Режим непрерывного нагрева
В режиме теплового насоса система имеет специальную функцию защиты от обледенения наружного блока. При соответствующих условиях эксплуатации теплообменник наружного блока размораживается в двух сегментах один за другим. В целом, около 75% всех обычных циклов размораживания можно заменить на более удобный.
Это приводит к значительному повышению комфорта в здании.

Контроль уровня хладагента
С помощью автоматического контроля уровня хладагента, система может быть проверена на возможные утечки в течение 60 минут одним нажатием кнопки.

По запросу подключаемая мощность внутренних блоков может составлять до 200% выходной мощности наружного блока.
