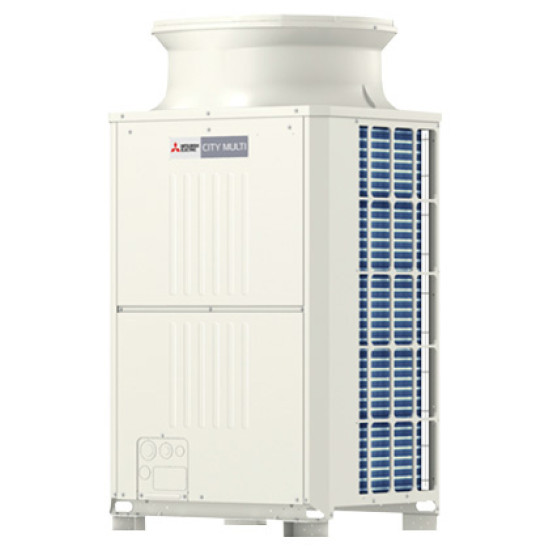

Mitsubishi Electric PUHY-P300YKB-A1.TH

НАРУЖНЫЕ БЛОКИ PUHY-P Y(S)KB-A1 МУЛЬТИЗОНАЛЬНОЙ СИСТЕМЫ MITSUBISHI ELECTRIC CITY MULTI СЕРИИ Y

VRF системы

VRF означает Veriable Refrigerant Flow (переменный расход хладагента).

VRF системы изменяют расход хладагента в зависимости от тепловой нагрузки здания. В простейшем варианте VRF-система состоит изнаружного и нескольких внутренних блоков, которые поддерживают заданную температуру в помещении.

Инверторный привод компрессора

Компания Mitsubishi Electric стремится всегда соответствовать растущим требованиям своих клиентов. Тем самым она занимает первое место в индустрии по предложению высокоэффективного оборудования с инверторным приводом. Использование мультизонального оборудования Mitsubishi Electric PUHY-P YKB-A1 является экономически эффективным выбором.

 Применение инверторного компрессора экономит энергию по нескольким причинам:

• компрессор изменяет производительность в соответствии с загруженностью внутренних блоков, таким образом, потребляется минимальное количество электроэнергии;
• когда система загружена частично, эффективность инверторной системы значительно выше, чем неинверторной (неинверторная система может работать только на 100%, но, как правило, системы работают при частичной загрузке);
• использование только инверторных компрессоров во всех наружных блоках City Multi позволяет снизить пусковой ток и плавно регулировать производительность в зависимости от нагрузки.

Интегральный силовой модуль

Все наружные блоки Mitsubishi Electric PUHY-P YKB-A1 оснащены интегральным силовым модулем, что позволяет значительно увеличить энергоэффективность систем. С внедрением этой технологии стало возможным более точно поддерживать заданные климатические параметры в помещении. Использование минимального шага управления (точность регулирования частоты вращения компрессора составляет 1 об/сек) позволило значительно снизить потребление энергии и как, результат, это позволило повысить коэффициент производительности COP.

К тому же IPM-модуль обеспечивает высокоэффективную работу VRF-системы при частичной загрузке, а, как известно, все системы большую часть времени работают именно частично нагруженными. С учетом необходимости эффективной работы системы как при частичной, так и при пиковой нагрузке, блоки City Multi разработаны специально для обеспечения рекордной круглогодичной эффективности.

Теплообменный контур

Уникальный встроенный теплообменный контур (Heat Interchange Circuit (HIC)) содержит дополнительный доохладитель парожидкостной смеси хладагента после конденсатора, что позволяет применять в системе доступные T-образные тройники со свободной ориентацией в пространстве вместо дорогих Y-образных, которые требуют обязательной горизонтальной установки. Электронный ТРВ с эффективной системой регулирования позволяет значительно увеличить энергоэффективность системы и снизить количество хладагента в ней.

Отличия City Multi PUHY-P YKB-A1 от предыдущих моделей Mitsubishi Electric

В новых высокоэффективных спиральных компрессорах снижены потери на трение в двигателе. Оптимизирован гидравлический контур (меньше потерь давления) и специально разработан новый конструктив аккумулятора. Усовершенствованный встроенный теплообменный контур, инверторный привод вентилятора и конструкция теплообменника существенно увеличивает общую энргоэффективность системы и значение COP.

Покрытие Blue Fin

Увеличена длина трасс хладагента

Увеличена длина трасс хладагента до 950 метров. Это делает Mitsubishi Electric PUHY-P YKB-A1 наиболее гибкой VRF-системой на рынке.

Компрессор

Улучшена сезонная эффективность SEER благодаря оптимизации профилей спиралей.

​

Подогрев компрессора в наружных блоках VRF-системы Mitsubishi Electric PUHY-P YKB-A1 осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.

​

Низкий уровень шума. Конструкция нового вентилятора.

Если сравнивать уровень шума современных наружных блоков Mitsubishi Electric PUHY-P YKB-A1 с моделями, которые выпускались 3-4 года назад, разница в уровне шума будет сильно ощутимой. Современные разработки в области усовершенствования формы лопаток и веса вентилятора позволили добиться большей эффективности и существенно снизить шум. Кроме того, в каждом блоке реализована функция "Ночной режим", которая актуальна, например в ночное время. Она позволяет, замедлить вращение вентилятора и снизить частоту компрессора, тем самым уменьшается уровень шума блока.

Надежность

Все наружные блоки Mitsubishi Electric PUHY-P YKB-A1 производятся в Японии. Разработанная и произведенная по высоким стандартам эта мультизональная система - одна из самых надежных систем кондиционирования воздуха, предлагаемых на рынке. Простота монтажа и легкость обслуживания системы - залог долговечности оборудования.

Индивидуальное, групповое и удаленное управление мультизональных систем Mitsubishi Electric PUHY-P YKB-A1

В VRF-системах Mitsubishi Electric PUHY-P YKB-A1 предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем. Системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики.

Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на электросеть, взаимодействие со сторонним оборудованием.

Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).

 ОСОБЕННОСТИ

• Наружные блоки Mitsubishi Electric PUHY-P YKB-A1 производительностью до 56 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
• В наружных агрегатах применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
• Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
• Подогрев компрессора в блоках CITY MULTI G6 (серия YKB) осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
• Система управления динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
• Улучшена сезонная эффективность SEER благодаря оптимизации профилей спиралей компрессора.
• Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока VRF-системы Mitsubishi Electric City Multi G6 позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
• Длина магистрали хладагента после 1-го разветвителя может быть увеличена с 40 м до 90 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
• Перепад высот между наружным и внутренними блоками может быть увеличен до 90 м, если наружный блок расположен выше внутренних, и до 60 м — если наружный блок ниже внутренних.
• Перепад высот между внутренними блоками может быть увеличен с 15 м до 30 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
• В один гидравлический контур может быть подключено до 50 внутренних блоков.
• Максимальная температура наружного воздуха составляет +52ºС. Это важно при размещении блоков внутри защитных конструкций или на технических этажах.
• В конструкции наружного блока Mitsubishi Electric PUHY-P YKB-A1 предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.
• Блоки повышенной коррозионной стойкости Mitsubishi Electric PUHY-P YKB-A1-BS поставляются под заказ.

Mitsubishi Electric PUHY-P YKB-A1
